锥齿轮蜗杆组合传动机构结构设计

　　这套传动组合结构的设计初衷，是解决小空间内多轴动力分流、大传动比换向输出的实际工况需求，在小型动力传输设备、精密进给机构、差速传动单元中都能找到对应的应用场景。从结构组成来看，整套机构整合了弧齿锥齿轮组、圆柱蜗杆蜗轮副、十字交叉传动轴三个核心传动单元，没有冗余的装饰性结构，所有外露轮廓都服务于传动啮合、装配定位、支撑限位的实际功能。

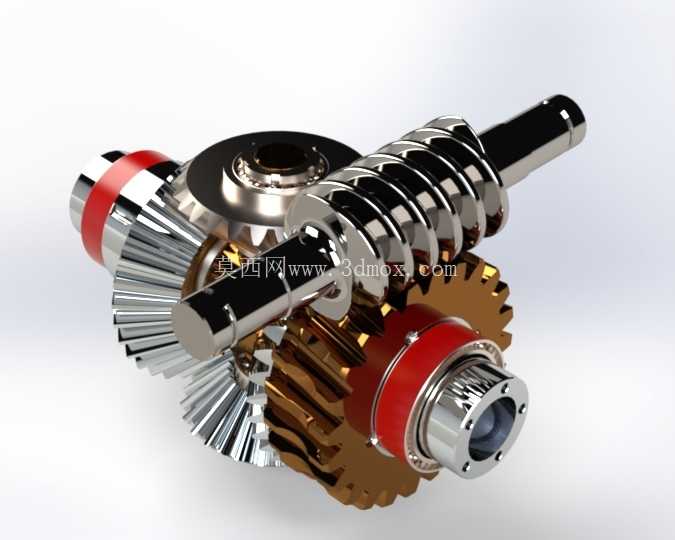

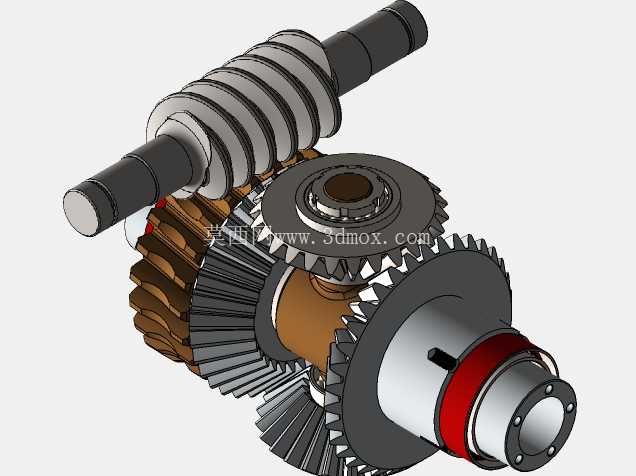

　　设计过程中首先要处理的是啮合副的空间位置匹配，蜗杆轴与蜗轮的中心距、锥齿轮副的节锥角重合度，都需要在三维建模阶段完成干涉校验，避免实际装配时出现齿面卡滞、啮合间隙超差的问题。图中可见的两个正交布置的输出轴，分别对应锥齿轮的差速输出端与蜗杆的直连输入端，轴端设计的环形定位槽是用来安装轴用挡圈与密封端盖的，红色的环形部件是轴套类定位件，用来限定轴承的轴向窜动量，保证传动过程中齿面啮合位置不会随负载波动发生偏移。

　　从安装边界来看，整套机构的外接轴伸直径、安装孔位的中心距都按照通用小型传动单元的适配尺寸设计，输入端的蜗杆轴可以直接连伺服电机或者手轮输入，两个正交的输出端可以分别连接不同的执行负载，实现单输入双输出的动力分流，同时依靠蜗杆副的自锁特性，在输入端停止动力输入时可以实现输出端的位置锁止，避免负载倒转引发的机构错位。

　　齿形设计上，锥齿轮采用弧齿结构，相比直齿锥齿轮能承受更大的冲击负载，啮合重合度更高，传动过程中的噪音更低，适合中高速的动力传输场景；蜗杆采用渐开线齿形，与铜质蜗轮啮合时的摩擦系数更低，长时间运行的磨损量更小，能保证长期使用后的传动精度保持性。轴类零件的台阶设计完全按照轴承内圈定位、密封圈安装、齿轮轴向固定的顺序排布，没有多余的轴段，尽可能缩短了整套机构的轴向尺寸，适配安装空间受限的设备场景。

　　实际应用中，这类组合传动结构常出现在小型自动化设备的进给单元、精密测试设备的角度调整机构、小型输送线的分动单元中，相比单一的齿轮传动或者蜗杆传动，它能在更小的体积内实现空间换向、大减速比、动力分流三个功能，不需要额外加装换向齿轮箱或者分动器，能有效降低整套设备的结构复杂度。建模过程中需要重点关注齿面的接触斑点校验，在三维环境中模拟不同负载下的齿面啮合位置，确保齿面接触区域集中在节线附近，避免出现边缘接触导致的齿面过早磨损；同时要校核轴类零件的挠度，在额定负载下轴的弯曲变形量不能超过轴承允许的偏角范围，否则会加剧轴承的磨损，缩短整套机构的使用寿命。

　　机构的外壳安装面设计了平整的定位基准面，安装时可以直接贴合设备的安装基板，通过螺栓完成固定，不需要额外设计调整垫片来补偿安装误差，因为内部的齿轮、轴承、轴套的轴向尺寸链已经在设计阶段完成了公差分配，装配时只需要按照顺序装入零件，就能保证合适的啮合间隙与轴承预紧力。轴端的密封槽位用来安装骨架油封，防止机构内部的润滑脂泄漏，同时阻挡外部的粉尘、碎屑进入啮合区域，适配多粉尘的工业车间使用场景。
