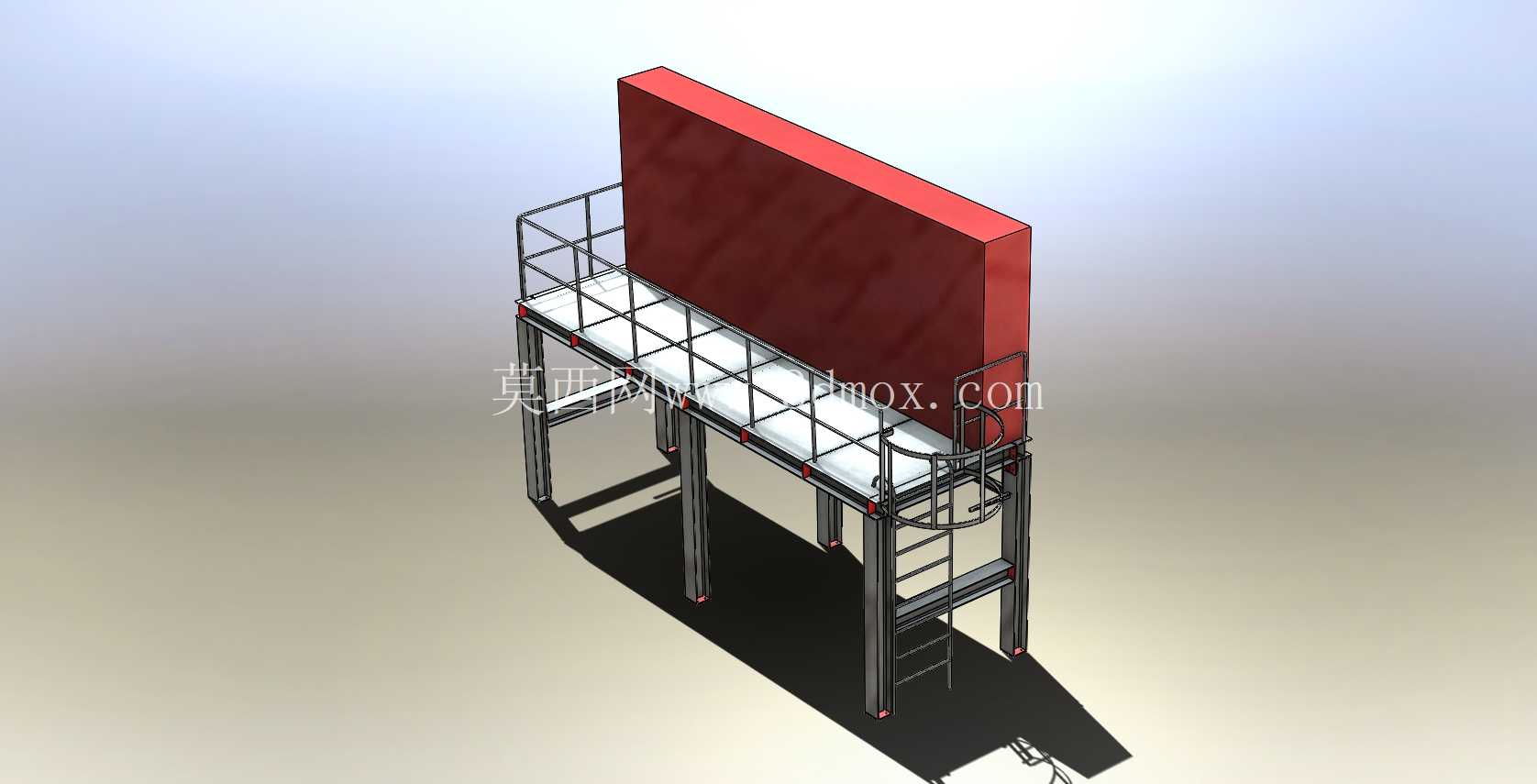

工业级带护栏爬梯大型电气操作平台

　　这套带防护护栏与直爬梯的高架电气面板安装平台，主要面向厂区变配电区域、大型设备配套电气控制区的安装作业场景，解决大尺寸电气面板安装高度不足、运维操作无安全作业面的实际工程问题。日常生产中，大型生产线、变压配电设施的主控电气面板往往需要架高布置，一方面规避地面潮气、积尘对电气元件的侵蚀，另一方面预留面板下方线缆桥架、母线排的敷设空间，同时避免地面通行设备、物料磕碰电气面板造成故障。

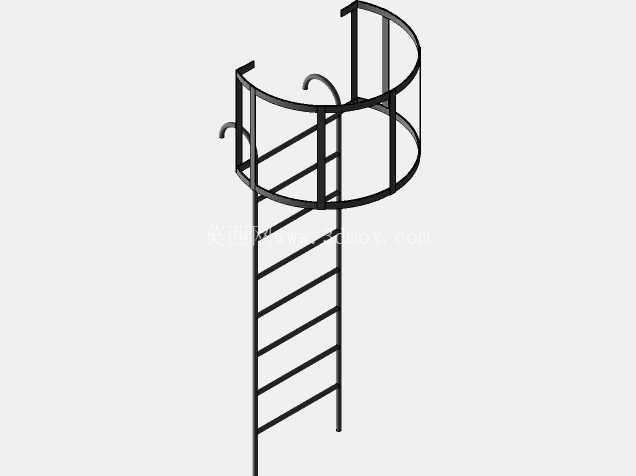

　　从结构设计逻辑来看，平台主体采用型钢焊接框架作为承载基础，四条支腿做了底部防滑减震处理，可直接通过膨胀螺栓固定在硬化混凝土地面，无需额外做复杂的混凝土基础施工，适配多数厂区现有地面条件。平台作业面铺设防滑花纹钢板，边缘设置1.2米高的安全防护护栏，护栏横杆间距符合工业作业安全规范，防止运维人员作业时意外坠落；平台侧方配置带护笼的直爬梯，爬梯踏步做防滑纹路处理，护笼间距满足人员上下攀爬的防护要求，爬梯与平台主体采用螺栓连接，运输时可拆分，现场安装无需复杂焊接作业。

　　尺寸设计上，平台配置两种规格的电气面板安装位，第一种安装位适配尺寸为60002300610mm的大型电气面板，第二种适配54002300610mm的电气面板，面板安装区域预留了标准的安装螺栓孔位，同时预留了足够的接线操作空间，运维人员站在平台作业面上即可完成面板正面的元件操作、参数调试、故障排查等工作，无需额外搭设临时脚手架。平台作业面的净宽度满足两人同时侧身通行的要求，日常巡检时可顺畅通过，不会因空间狭窄影响作业效率。

　　在实际应用中，这类平台除了承载电气面板安装功能外，还可作为区域内小型电气元件的临时放置台，面板背部预留的维护空间可容纳1-2名检修人员开展背部接线、元件更换作业，护栏上可临时挂载工具袋、检测仪器挂架，减少运维人员上下攀爬取放工具的频次。设计时充分考虑了户外使用的适配性，所有钢制构件表面均做了防锈喷涂处理，红色的面板安装背板可起到安全警示作用，同时背板与平台框架的连接采用可拆卸螺栓结构，后续如果更换不同尺寸的电气面板，只需调整背板安装位置即可，无需整体更换平台结构，降低后续改造成本。

　　安装边界方面，平台整体支腿的横向跨度适配面板宽度，安装时需保证支腿外侧与周边墙体、其他设备预留至少800mm的通行维护通道，爬梯下方区域禁止堆放物料，保证人员上下攀爬时无遮挡。平台整体承载能力按照均布载荷每平方米5kN设计，可满足电气面板自重加上3-4名运维人员同时作业的载荷要求，不会出现结构变形、晃动的问题。针对不同厂区的地面高差情况，支腿底部配置了可调高度的调节脚杯，可在±50mm范围内调整平台水平度，避免因地面不平整导致平台倾斜，影响电气面板安装垂直度与作业安全。
