安川Motoman SIA50D七轴机械臂运动结构

　　在汽车整车焊装线的工位布局中，这类七轴冗余自由度机械臂常被布置在侧围补焊、舱体内涂胶等传统六轴臂难以抵达的作业点位，相比常规六轴构型，额外的冗余关节可在不调整末端执行器位姿的前提下完成臂身姿态避让，规避与工装夹具、输送线体的运动干涉，适配高密度排布的自动化产线需求。从实际作业场景看，该构型机械臂额定负载覆盖50kg级作业需求，可兼容伺服焊钳、涂胶枪、视觉检测模组等多种末端执行器，在3C电子精密装配、物流拆码垛、机床上下料场景中也有广泛应用，其运动学模型的搭建是轨迹规划、离线编程、碰撞检测的核心基础。

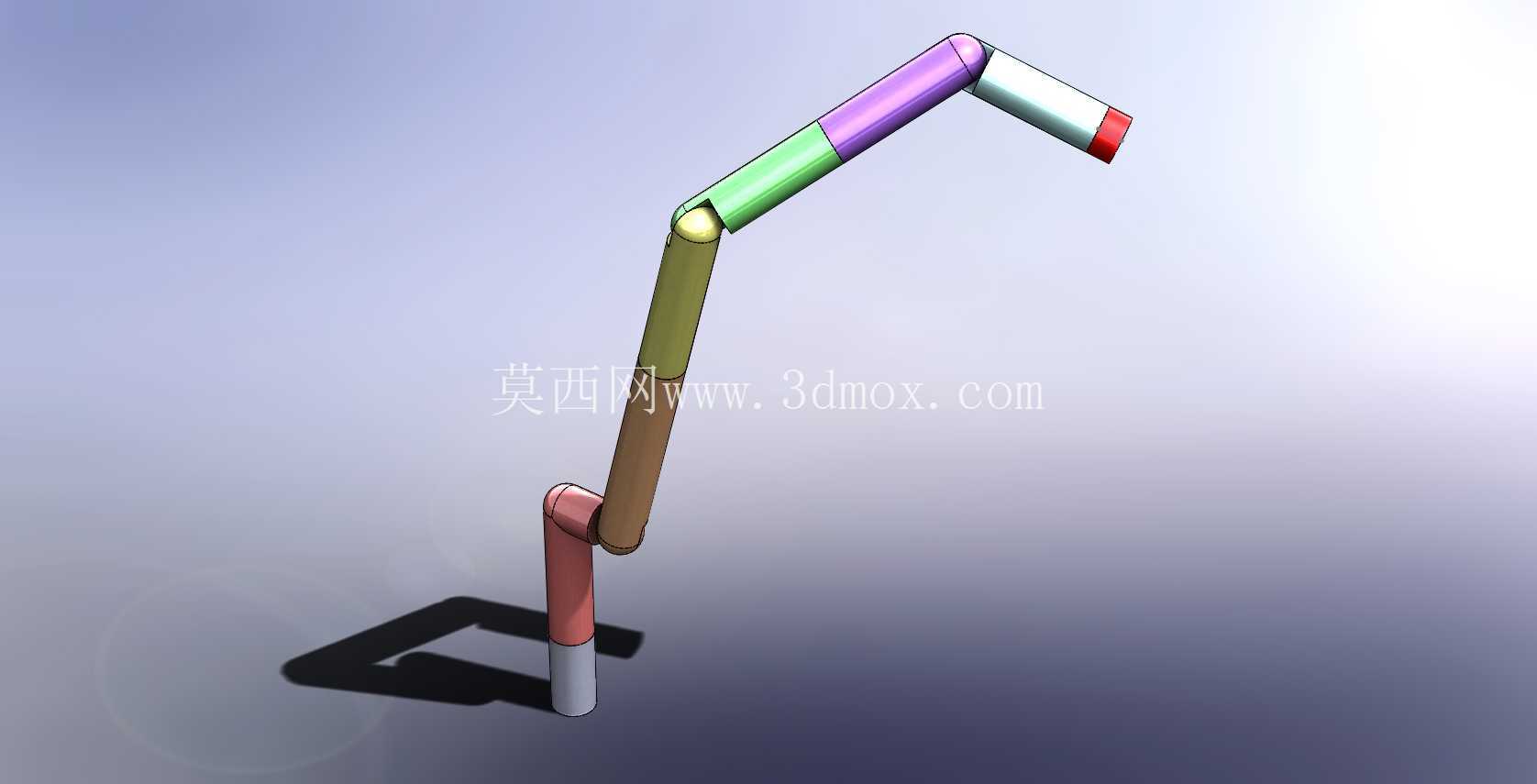

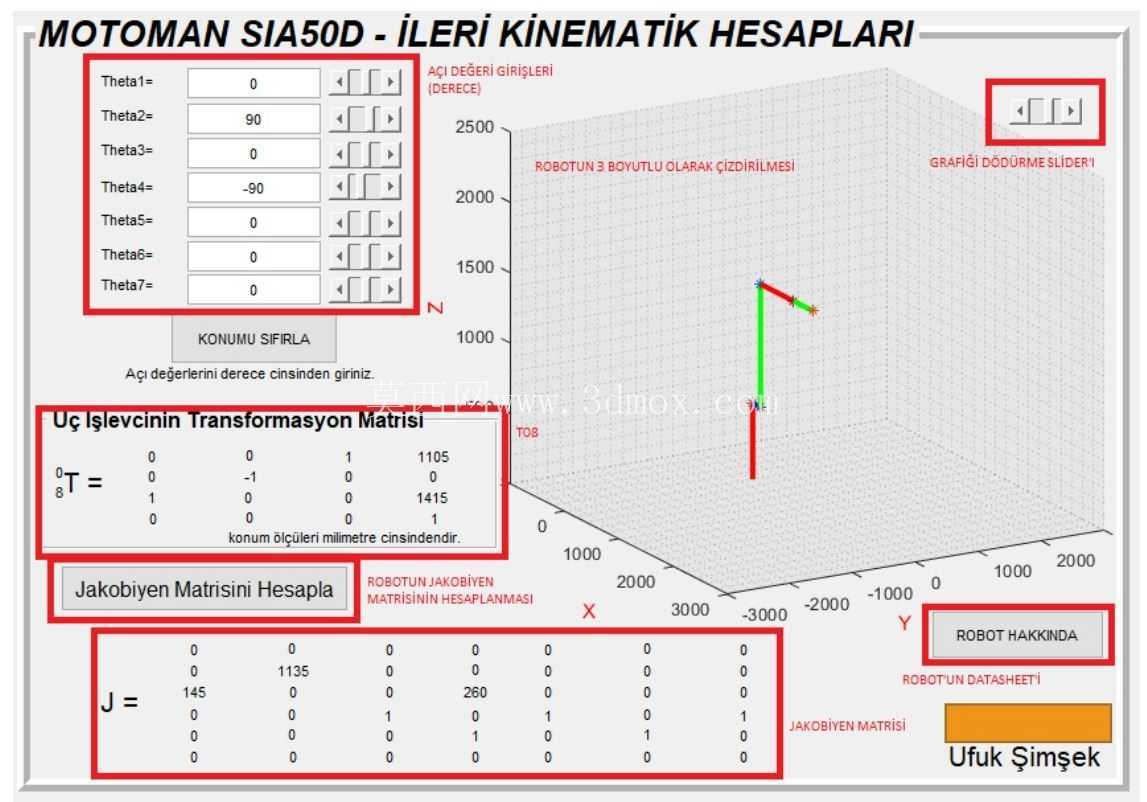

　　从结构设计逻辑来看，该机械臂采用关节模块化串联构型，从基座到末端依次布置腰转关节、肩俯仰关节、肘俯仰关节、腕部三个正交关节以及冗余臂身回转关节，各关节采用中空走线设计，内置伺服驱动与谐波减速单元，臂杆段采用分段式配色区分不同连杆模块，方便建模过程中连杆坐标系的快速标定。运动学建模过程中，采用改进D-H参数法建立各连杆的坐标变换关系，冗余自由度的存在使得逆运动学求解存在多组可行解，求解过程中需结合关节限位、臂身姿态约束、奇异位形规避条件筛选最优关节角组合，雅可比矩阵的推导则用于建立关节空间速度与笛卡尔空间末端速度的映射关系，为后续的速度控制、力控补偿、奇异位形判定提供计算依据。

　　从安装边界来看，该机械臂基座采用法兰式安装接口，可直接固定在地面安装座、龙门架倒挂安装面或者移动AGV的顶升平台上，安装面需保证平面度公差不大于0.1mm/m，基座连接螺栓采用12.9级高强度螺栓，预紧力矩需符合对应安装工况的载荷要求。臂身完全展开时的作业半径覆盖2米级作业范围，各关节的运动角度限位需结合实际产线的安全围栏范围做软限位设置，避免运行过程中臂身超出安全作业区域。在做三维运动仿真时，需严格按照各关节的实际运动范围设置驱动约束，验证不同作业轨迹下的臂身运动流畅度，排查关节极限位置处的连杆干涉问题，尤其是在做近距离绕障作业时，冗余关节的姿态调整量需提前在仿真环境中做迭代验证，确保实际运行时不会出现关节死点或者轨迹突变问题。

　　在产线集成阶段，该机械臂的运动学模型可直接导入离线编程软件，结合产线的三维布局模型做虚拟调试，提前验证作业节拍、轨迹可达性以及与周边设备的安全距离，减少现场调试的周期与风险。针对不同的末端执行器，只需在模型末端法兰处添加对应工具坐标系，即可快速完成工具中心点的标定，无需重新推导整体运动学方程，这种模块化的建模思路也方便后续同系列不同负载型号机械臂的模型迭代，只需调整对应连杆的长度、质量参数以及关节的额定扭矩参数，即可快速衍生出适配不同作业需求的机械臂仿真模型。
