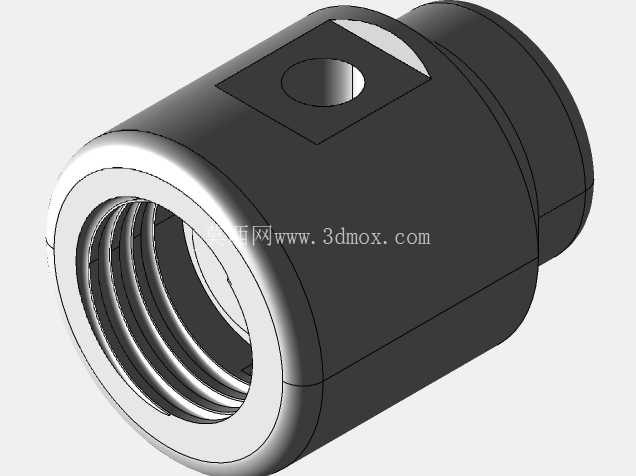

饮料瓶通用PET适配转接接头结构

　　日常饮品消费场景中，不同规格PET瓶的接口适配一直是分装、外接引流、自制饮品装置搭建过程中容易被忽略的细节问题，尤其是啤酒这类带压饮品，常规转接件往往无法兼顾密封可靠性与快装需求，这款PET瓶适配接头正是针对这类实际使用痛点完成的结构设计。从实际应用场景来看，该适配接头可覆盖家庭自酿啤酒分装、户外饮品快速转接、自制碳酸饮料外接管路、餐饮门店现调饮品批量灌装等多个场景，解决不同瓶口螺纹规格不统一、带压液体转接易渗漏、反复拆装易滑牙等常见问题。

　　设计过程中优先考虑了密封结构的可靠性，接头与瓶口接触的端面预留了标准密封件安装槽，可适配常规食品级硅胶密封圈，安装后可承受0.2MPa以内的液体压力，满足碳酸类、带压发酵类饮品的转接密封需求，不会出现渗漏、泄压等问题。接头的主体结构采用等壁厚设计，整体壁厚控制在2.5mm，既保证了结构强度，避免拧紧过程中出现开裂、变形，也不会造成材料冗余，适配常规注塑加工工艺，量产时可直接采用食品级PP材质成型，满足接触食品的安全要求。外形尺寸方面，接头整体高度控制在32mm，最大外径38mm，安装后突出瓶口的长度仅22mm，不会占用过多外部空间，可适配常规冰箱侧门、车载杯架等狭小安装场景，不会因为接头过长导致瓶身无法放置。

　　安装边界上，接头内侧的螺纹段兼容市面上主流的28mm口径PET饮料瓶螺纹，也就是常规可乐、雪碧、瓶装啤酒等常用饮品的瓶口规格，外侧预留了标准外螺纹接口，可对接常规水管、快插接头、水龙头出水端等通用管路配件，不需要额外加工转接件即可完成组装。结构细节上，接头外侧设计了6处均匀分布的防滑筋，筋条高度1.2mm，徒手拧紧时可提供足够的摩擦力，不需要借助扳手等工具即可完成安装，拧紧力矩控制在1.5N·m即可达到密封要求，避免力矩过大导致瓶口螺纹滑牙或者接头开裂。

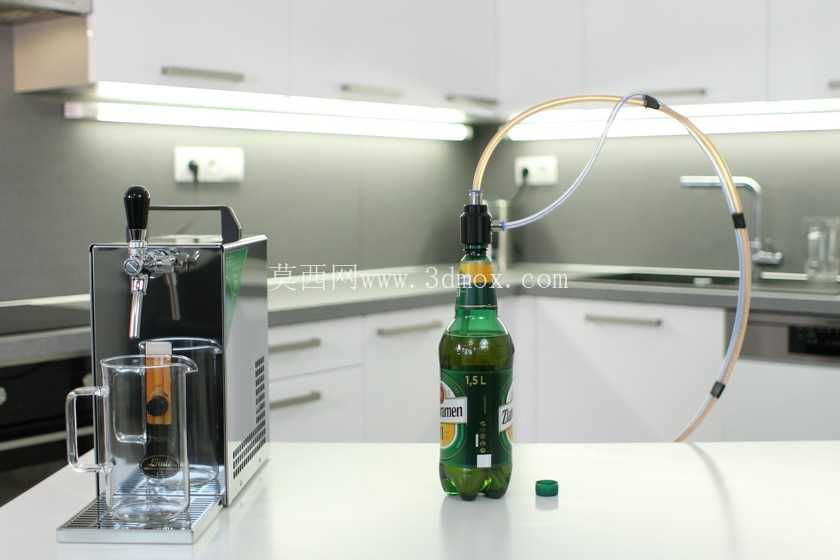

　　针对啤酒这类带压饮品的使用场景，接头内部设计了单向导通的结构预留位，可根据使用需求加装单向阀，实现瓶内液体只出不进，避免外接管路的液体回流污染瓶内饮品，同时也能在分装过程中平衡瓶内外压力，避免出液断断续续、喷溅等问题。设计过程中也充分考虑了不同使用场景的兼容性，接头的通径设计为12mm，可满足粘稠类饮品如果汁、自酿啤酒带酵母沉淀的液体通过，不会出现通径过小堵塞的问题，日常使用后可直接冲洗内部流道，没有卫生死角，满足食品接触配件的清洁要求。从结构建模的角度来看，该模型所有倒角均采用R0.5-R1mm的圆角过渡，没有尖锐棱角，既避免了使用过程中划伤手，也符合注塑加工的脱模要求，不需要额外做滑块结构，模具结构简单，量产成本可控。实际测试过程中，该适配接头可反复拆装超过50次不出现密封失效、螺纹滑牙的问题，适配市面上超过90%的常规口径PET饮品瓶，不需要针对特定品牌的瓶身做单独调整，通用性较强。在自制饮品装置、户外露营饮水系统、家庭自酿啤酒分装等场景下，该接头可快速完成不同容器之间的管路连接，不需要额外缠绕生料带、加装密封垫，仅靠自带的密封圈即可完成密封，拆装效率比常规接头提升60%以上，同时避免了密封材料老化带来的渗漏风险。
