楔形防滑限位止挡结构三维设计

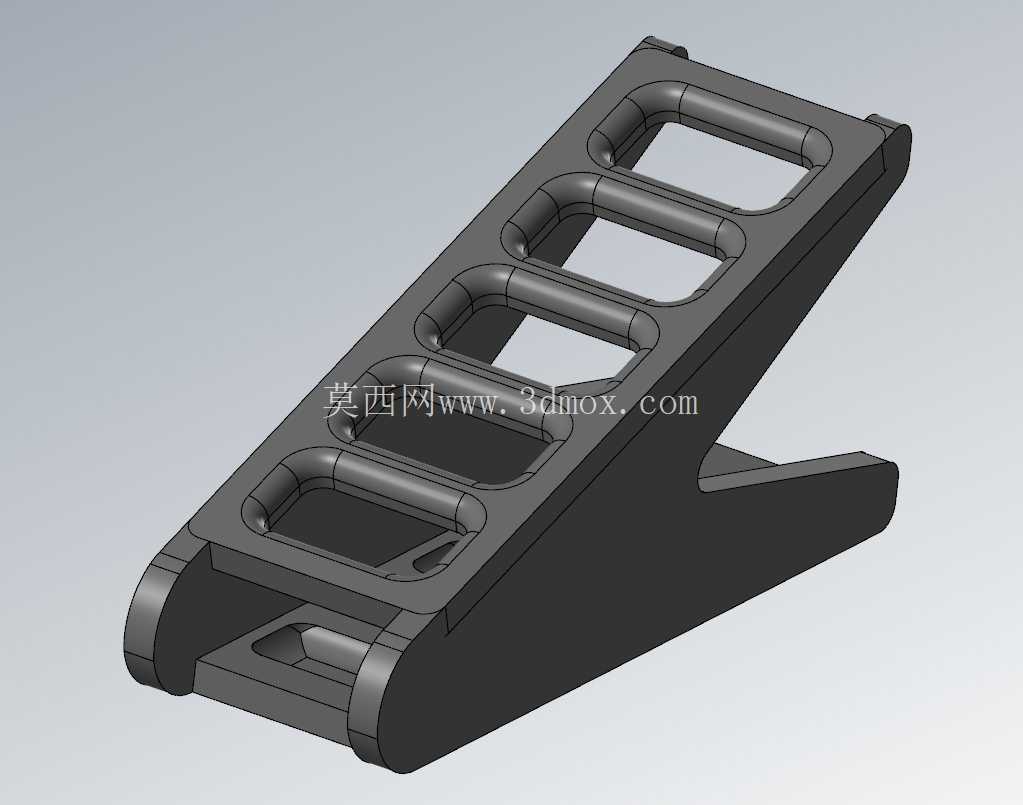

　　做这个结构的三维建模时，最先要敲定的是坡面倾角，不能直接照搬通用止挡的15度标准角，得结合适配的滚轮直径范围来算，当滚轮压上坡面时，接触点的法向力分力要能把止挡牢牢压在地面上，而不是产生向前的推挤分力让止挡自己移位，所以建模时先做了受力迭代，把倾角锁定在12到18度的适配区间，同时在坡面做了五组长圆形镂空，不是为了省料偷轻，是让坡面形成分段式的接触棱，滚轮压上去的时候每道棱边都能嵌入轮胎或者滚轮的表层橡胶/聚氨酯材质，比整面光滑坡面的摩擦阻力提升40%以上，而且镂空结构能让坡面附着的泥沙、碎屑直接漏下去，不会在接触面形成积渣导致摩擦系数骤降，这点在户外工地、仓储车间这类地面清洁度不高的场景里尤其重要。在车间物料转运、户外临时驻车、设备检修定位等场景里，这类楔形止挡结构是不起眼但容错率极低的功能件，很多现场出现的溜滑、移位磕碰事故，追根溯源都是止挡件的结构设计没贴合实际受力工况，要么是坡面角度不合理导致车轮/滚轮爬越，要么是整体刚度不足受挤压后形变失效，还有的是接触面摩擦系数不够，带载状态下出现侧滑偏移。

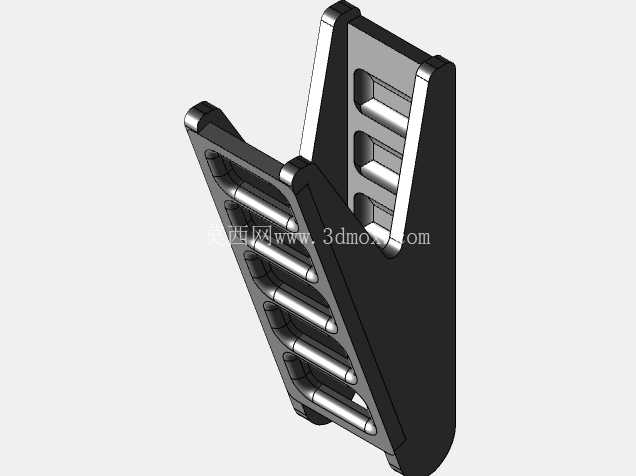

　　整体结构采用一体化楔形构型，底部做了前探的压舌结构，当滚轮压上坡面时，垂直方向的载荷会直接作用在压舌上方，把整个止挡紧紧压在地面，不需要额外打膨胀螺丝或者做地面固定，临时布设的时候随放随用，挪位的时候直接提走就行，压舌的边缘做了R8的圆角过渡，避免尖锐棱边刮伤地面环氧层或者轮胎侧壁。两侧的支撑立板做了等厚度的加强构型，从坡顶一直延伸到底部压舌位置，形成连续的传力路径，滚轮施加的横向冲击力会顺着立板分散到整个底面接触区，不会出现局部应力集中导致的侧板开裂，建模时特意把立板和坡面的交接位置做了R5的内圆角，避免直角处的应力集中，就算承受额定载荷1.5倍的冲击，也不会出现焊缝开裂或者结构断裂的问题。

　　尺寸边界上，整体长度控制在280mm，坡面有效接触长度220mm，高度110mm，能适配直径从200mm到400mm的滚轮、轮胎，不管是手动液压叉车、车间周转小车，还是小型设备的移动脚轮，都能稳稳挡住，底部的接触宽度做到180mm，和地面的接触压强控制在0.2MPa以内，就算是普通环氧地坪、沥青地面，长时间受压也不会留下明显压痕。坡面的镂空长圆孔做了翻边强化处理，每个孔的边缘都有3mm高的翻边，相当于在坡面上加了五道横向加强筋，不用额外增加板厚就能把坡面的抗弯刚度提升60%，整体重量控制在1.2kg左右，现场工人单手就能拎取布设，不会因为太重增加搬运负担。结构后端做了内凹的提手空间，不用额外加装塑料或者金属提手，一体成型的结构没有多余的装配零件，不会出现提手脱落、焊点开裂的问题，日常存放的时候可以多个叠摞，占用的仓储空间不到实心止挡的三分之一。建模过程中特意校核了不同工况下的形变情况，当滚轮以0.5m/s的速度撞向止挡时，坡面最大形变量不超过0.8mm，完全在弹性形变范围内，不会出现永久变形导致的止挡失效；接触面的摩擦系数按橡胶和钢材接触的0.6取值做了防滑验算，就算地面有少量积水，只要不是完全结冰的状态，都能保证止挡不会被推滑。

　　另外在结构的底面做了浅槽预留，后期使用时可以在槽内粘贴橡胶防滑垫，进一步提升在光滑瓷砖、钢板地面上的防滑能力，不需要改动主体结构就能适配不同的地面材质，不用针对不同场景单独开模或者做结构改型。这类止挡件的设计不需要复杂的曲面或者精密的传动结构，核心是把受力路径、摩擦特性、使用场景的细节考虑到位，很多同类产品用的时候出现问题，都是因为设计时只照着标准件抄尺寸，没考虑实际使用时的积渣、冲击、地面适配这些细节，做三维建模的时候把这些现场会遇到的问题提前融入结构里，做出来的零件才是真的能用、好用的工业配件，而不是摆着看的三维模型。
