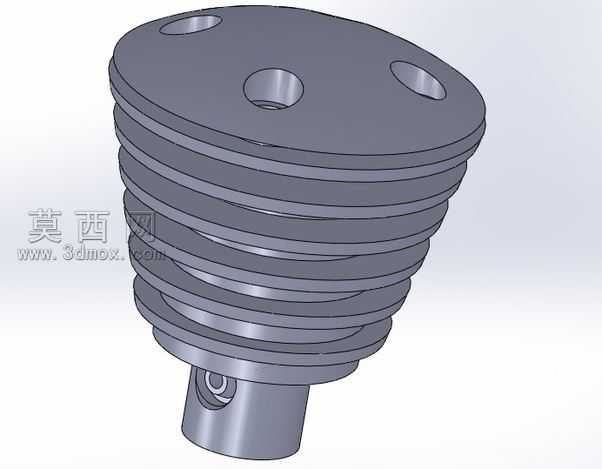

带散热鳍片结构气缸盖三维设计作品

本作品为气缸盖的三维参数化设计模型，采用SolidWorks软件完成全流程建模与渲染工作。建模阶段首先以气缸盖的中心轴线为基准建立全局坐标系，通过旋转凸台命令生成主体的锥形基体轮廓，随后采用阵列特征命令逐圈构建外表面的环形散热鳍片结构，每一圈鳍片的厚度、间距均按照气动元件散热需求做参数化约束，保证鳍片与基体的过渡圆角均匀一致，避免应力集中问题。顶部端面上的三个安装孔采用异型孔向导命令生成，分别设置了沉头孔的深度、孔径参数，孔位沿端面圆周方向均匀分布，满足气缸盖与缸体装配时的同轴度与连接强度要求。下端的连接凸台采用拉伸凸台命令生成，凸台上的横向销孔同样做了同轴度约束，用于实现气缸盖与活塞杆端的铰接定位。材质设置阶段，为模型赋予了哑光灰铸铁材质，调整了材质的粗糙度、反光度参数，还原金属铸件的真实质感，散热鳍片的边缘做了细微的倒角处理，避免渲染时出现锐利边缘的失真效果。渲染阶段采用软件内置的Photoview360渲染器，设置了柔和的环境天光与定向补光，调整阴影的柔和度参数，清晰展现每一层散热鳍片的层次结构，同时突出安装孔、连接销孔的结构细节。设计过程中充分考虑气缸盖的实际工况需求，外扩式锥形鳍片结构能够有效增大散热面积，在气缸往复运动过程中加快热量散发，降低气动元件工作时的温升；顶部安装孔的沉头设计能够让连接螺栓完全沉入孔内，避免螺栓突出影响外部部件安装；下端铰接凸台的销孔与活塞杆端的销轴配合，能够保证气缸盖在工作过程中承受轴向推力的同时，允许微小的角度偏转，补偿装配过程中的同轴度误差。整体模型的所有特征均保留了完整的参数化建模历史，可根据不同规格的气缸参数快速调整鳍片数量、孔径大小、整体高度等尺寸，适配不同缸径、不同工作压力的气缸使用需求，模型结构无破面、无冗余特征，装配间隙预留合理，可直接用于后续的工程图生成、虚拟装配仿真以及3D打印样件验证。
