多铰接式机械连接支座结构设计

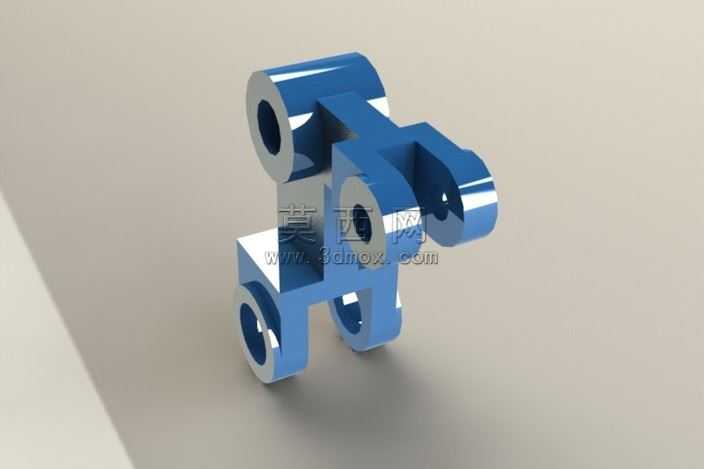

本作品为一款多铰接式机械连接支座，采用三维参数化建模方式完成整体结构搭建，建模过程中以基准面定位核心安装孔位，通过拉伸、切除、倒角等基础特征命令逐步构建主体轮廓，针对各铰接孔的同轴度、端面垂直度做了严格的尺寸约束，确保各安装位的形位公差符合机械装配要求。模型渲染阶段采用亮面蓝色金属材质，模拟工业常用的阳极氧化铝合金表面质感，调整环境光与反射参数，让构件表面呈现出均匀的高光反射效果，同时添加柔和的投影效果，清晰展现构件的立体轮廓与各部分的衔接关系。结构设计上，该支座采用上下分层的多耳片布局，共设置五个同轴度精准的铰接通孔，分别分布在顶部横向套筒、中部侧向耳片、底部两个支撑脚位置，可同时实现多方向的杆件铰接连接，满足机械结构中多自由度联动的装配需求；主体部分采用等壁厚的加强筋结构连接各安装位，在保证整体结构强度的同时尽可能降低构件自重，各孔位边缘均做了圆角过渡处理，避免应力集中问题，提升构件的长期使用疲劳强度。设计思路围绕通用机械铰接连接场景展开，兼顾了零件的装配兼容性与结构可靠性，各安装孔的孔径、孔距均按照通用机械连接件的标准尺寸设定，可直接适配标准规格的铰接销轴，无需额外做尺寸修改即可应用到连杆机构、传动支架、设备支撑结构等多种机械场景中，建模过程中保留了完整的参数化特征，使用者可根据实际装配需求快速调整孔位间距、壁厚、整体尺寸等参数，灵活适配不同的使用工况。
