钢结构梁柱斜撑连接节点构造设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:863305
  • 钢结构梁柱斜撑连接节点构造设计
  • 钢结构梁柱斜撑连接节点构造设计
  • 钢结构梁柱斜撑连接节点构造设计

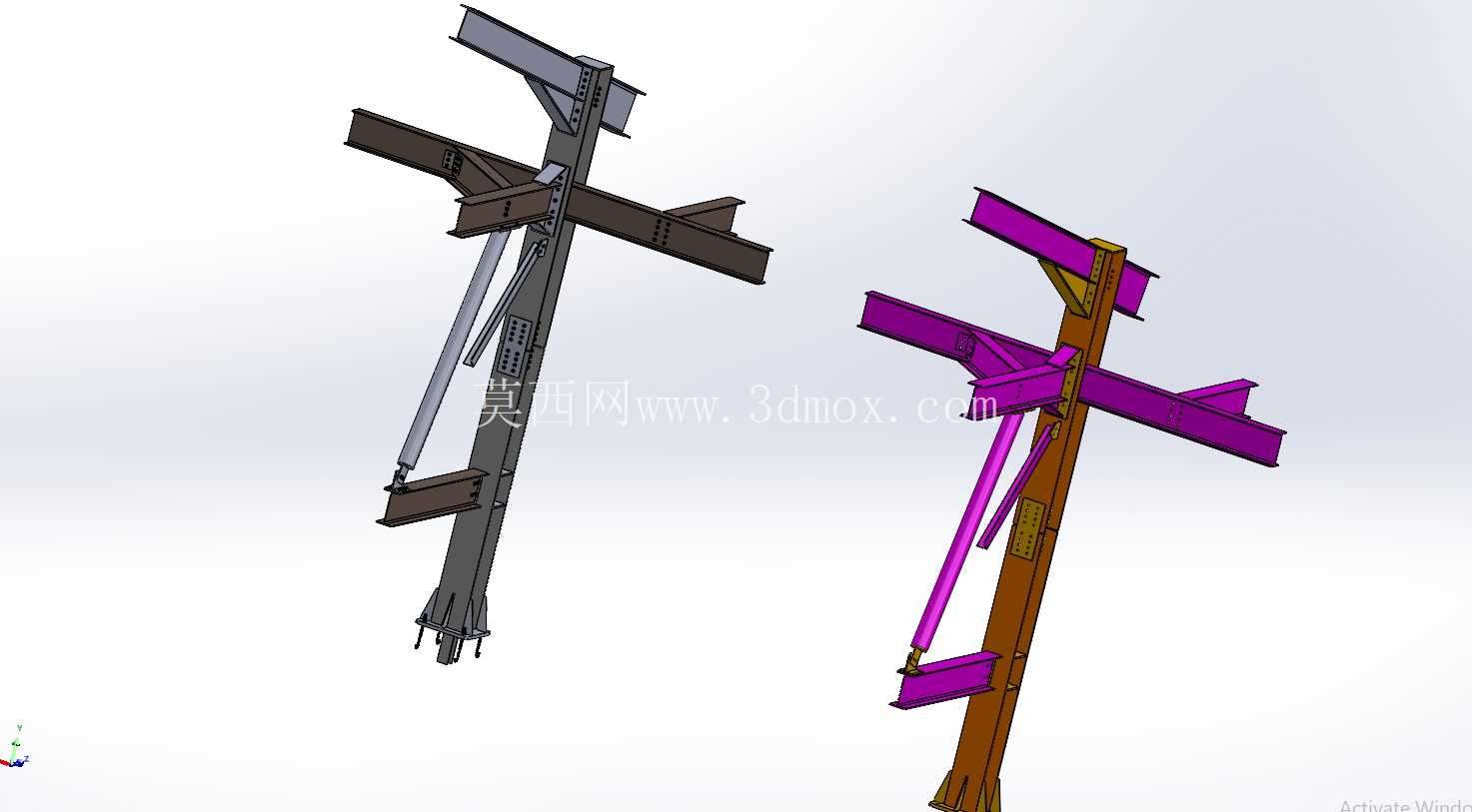

  在工业厂房、大跨度场馆、高层钢框架等工程场景中,钢结构节点的连接性能直接决定整体结构的传力效率与抗震冗余度,本次呈现的梁柱斜撑连接节点,正是针对刚接框架与中心支撑组合体系设计的核心传力构件。日常现场施工中,不少项目容易忽略节点域的加劲肋布置、螺栓排布与构件坡口焊接的匹配性,导致后期出现应力集中、焊缝撕裂甚至节点转动刚度不足的问题,这套节点构造在设计阶段就充分考虑了加工、运输、现场拼装的全流程边界约束。

  从功能特性来看,该节点同时承担梁端弯矩、柱身轴力以及斜撑传来的水平与竖向分力,区别于常规铰接节点仅传递剪力的设计,刚接翼缘板与柱身的全熔透坡口焊缝可有效传递梁端受拉受压翼缘的轴力,腹板处的高强螺栓群则承担梁端剪力与部分弯矩,斜撑与节点板的连接采用双面角焊缝加螺栓补强的形式,可避免支撑在往复荷载下出现连接滑移。设计思路上,首先根据结构整体计算得到的节点最不利内力组合,确定柱身加劲肋的厚度与布置位置,对应梁翼缘、斜撑翼缘的位置分别设置横向加劲肋,防止柱腹板在集中力作用下出现局部屈曲;节点板的外形采用圆弧过渡,避免直角处的应力集中,节点板与柱身、梁翼缘的连接焊缝长度根据焊脚尺寸计算确定,保证焊缝承载力不低于构件本身的承载力,实现“强节点弱构件”的抗震设计要求。

  外形尺寸方面,节点整体外轮廓根据所连接的H型钢梁、H型钢柱以及圆管斜撑的截面尺寸匹配设计,梁端伸出柱边的长度满足现场螺栓安装的操作空间要求,斜撑端部的节点板伸出长度满足焊缝施焊的最小长度要求,柱身方向的加劲肋上下延伸长度覆盖梁与斜撑的连接范围,避免局部应力扩散不足。安装边界上,该节点可采用工厂预制焊接柱身部分加劲肋与节点板,现场拼装梁与斜撑的方式,所有螺栓孔的位置精度控制在钢结构施工验收规范允许的偏差范围内,现场焊接位置均设置了便于焊工操作的作业空间,无需额外搭设复杂操作平台即可完成施焊;节点表面的除锈与涂装可在工厂完成,现场仅需对焊缝补涂防腐涂料,减少高空作业的工作量。实际工程应用中,这类节点常出现在钢框架-支撑结构的层间位置,承担风荷载、地震作用下的水平力传递,相比纯刚接框架,加入斜撑支撑的节点可大幅减小梁柱截面尺寸,降低整体用钢量,同时提升结构的抗侧刚度;设计过程中需要特别注意斜撑的轴线应交汇于梁与柱的轴线交点,避免出现附加偏心弯矩,若因构造原因无法完全交汇,需要在节点计算时考虑偏心带来的附加内力,对节点板、加劲肋进行补强。

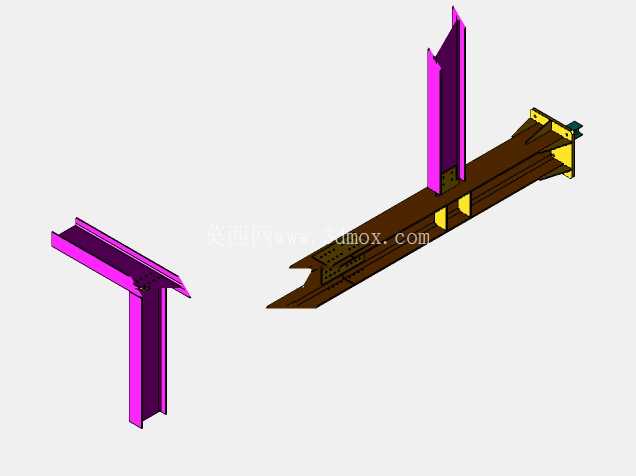

  不少刚入行的结构设计人员在做这类节点时,容易直接套用图集节点而不核对实际内力与构件截面,导致节点要么承载力不足存在安全隐患,要么加劲肋、焊缝过度设计造成材料浪费,这套三维构造可直观展示各零件的相对位置、连接方式,帮助设计人员核对螺栓排布间距、焊缝操作空间、构件碰撞问题,避免二维图纸中容易出现的错漏碰缺问题;在加工下料阶段,工人也可通过三维模型直观理解节点构造,减少对图纸的误解,降低加工错误率。
