起重设备用带安装轴段吊钩结构设计

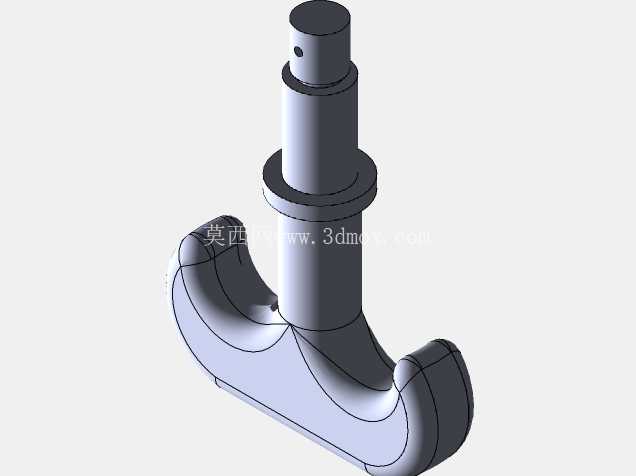

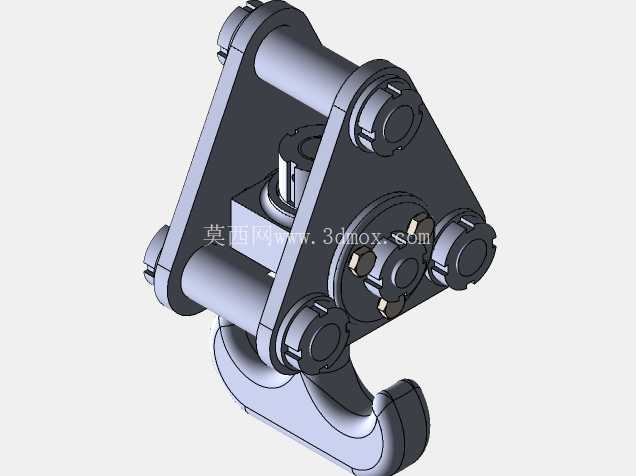

　　在车间物料转运、重型设备装配、仓储重型货物装卸这类需要垂直起吊作业的场景里，吊钩是直接承载被吊物载荷、连接起升机构与吊重的核心受力构件，其结构合理性直接决定吊装作业的可靠性与作业安全边界。这款吊钩采用整体式锻造结构的设计思路，上部设置阶梯式安装轴段，最顶端的圆柱轴段加工有径向销孔，用于插入定位销完成与上方吊臂、滑轮架或者起重横梁的轴向固定，避免吊钩在起升、变幅过程中出现轴向窜动脱出的风险；轴段中部设置的凸缘结构，作为安装定位面，装配时凸缘下端面与上方连接件的安装端面贴合，既可以承担起吊时的轴向载荷传递，也能限定吊钩的安装插入深度，保证装配位置的一致性。下部的钩体部分采用大曲率圆弧过渡的钩形设计，钩身截面从与轴段连接的根部向钩尖位置逐步平滑过渡，在钩尖位置做了加厚的防脱挡边结构，避免吊装时挂接的吊索、吊环从钩口位置滑出，钩身的曲面过渡全部采用大圆角处理，不存在应力集中的尖锐棱角，一方面可以降低起吊时的局部应力峰值，避免长期交变载荷下出现疲劳裂纹，另一方面也能减少对挂接吊索的磨损，延长钢丝绳、吊装带这类配套吊具的使用寿命。

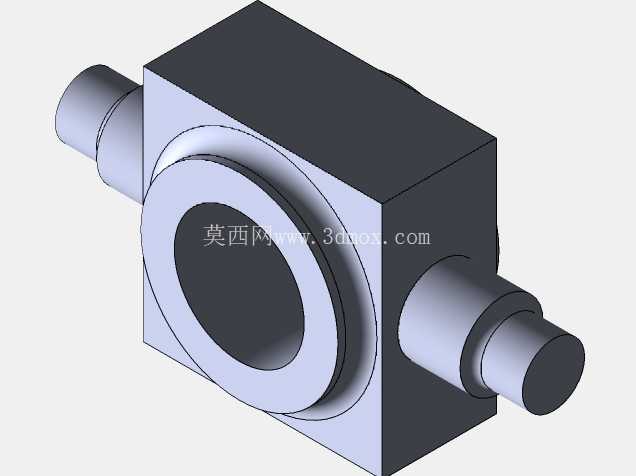

　　从安装边界来看，上部安装轴段的直径与长度尺寸适配常规中小型起重设备的吊钩安装座尺寸，不需要对现有起重横梁、滑轮架的安装孔做额外修改即可完成替换装配，凸缘的外径尺寸大于安装轴段直径，装配后可以完全覆盖安装座的接触面，保证载荷均匀传递到连接结构上，不会出现局部偏载压溃连接件的问题。在实际使用场景中，这类吊钩既可以配套在小型电动葫芦上用于车间内机床零部件、工装夹具的工位间转运，也可以安装在固定吊点上用于仓储区域重型货箱、设备备件的装卸作业，钩体的开口尺寸适配常规直径的吊装钢丝绳、卸扣以及扁平吊装带的挂接需求，不需要额外配置转接件即可完成大部分常规吊重的挂接作业。

　　设计过程中针对钩身的受力路径做了优化，载荷从钩尖挂接位置沿钩身曲面平滑传递到上部轴段，再通过轴段与凸缘传递到上方的起升机构，整个传力路径没有突变的截面，避免了局部应力集中导致的结构失效风险；顶端的销孔位置设置在轴段最上端，远离轴段与凸缘连接的应力集中区域，保证定位销不会承受额外的弯曲载荷，仅起到轴向定位的作用，所有工作载荷全部由轴段与凸缘的配合面承担，大幅提升了长期重载使用下的结构可靠性。

　　钩体的外形曲面全部采用连续平滑的建模逻辑，没有碎面、尖角，后续如果需要做有限元受力分析，可以直接导入仿真软件划分网格，不需要额外做几何清理，对于需要做结构强度校核的设计人员来说，可以大幅缩短前处理的时间成本；同时整体式的结构设计没有额外的活动拼接部件，日常维护只需要定期检查销孔的磨损情况、钩身是否出现裂纹即可，不需要对拼接位置做润滑、间隙调整，降低了现场运维的工作量。在装配适配性上，上部轴段的公差配合按照基孔制间隙配合设计，装配时可以顺利插入安装座的对应孔位，不会出现卡滞，凸缘端面的平面度控制在合理范围内，装配后与安装座端面完全贴合，不会出现偏载导致的轴段单边受力问题；钩尖的防脱挡边高度经过优化，既可以保证吊索不会意外脱出，也不会因为挡边过高导致挂接吊具时操作不便，现场作业人员可以快速完成吊具的挂接与摘取，提升吊装作业的效率。
