多节伸缩式直爬梯结构三维设计

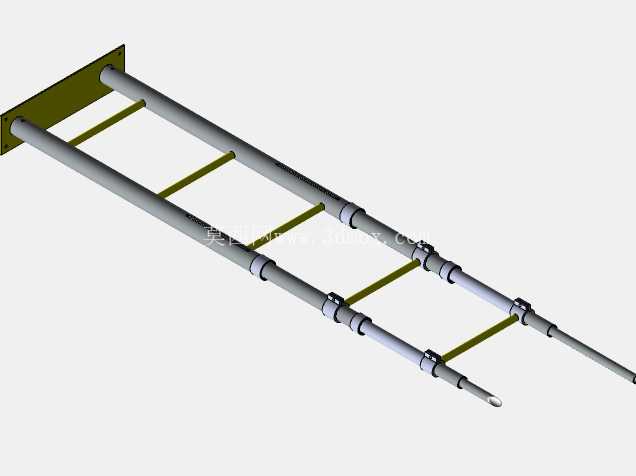

　　这款多节伸缩直梯的结构设计，核心面向受限空间下的临时登高作业场景，在工业设备检修、仓储高位取放、户外设施维护等场景中，固定长度直梯往往存在收纳占比大、转运不便、无法适配不同作业高度的痛点，伸缩式结构恰好能平衡收纳尺寸与作业高度的矛盾。从结构组成来看，整套梯具采用三段式梯身嵌套设计，最外侧为固定安装段，端部带有整块安装固定板，板上预留四个对称布置的安装孔，可直接通过螺栓固定在墙面、设备侧壁或者作业平台边缘，安装时需保证固定板与安装基面完全贴合，避免梯身出现倾斜受力的情况。

　　中间段与最内侧的伸缩段均采用圆管作为梯梁主材，相邻梯段之间通过导向限位套实现嵌套滑动，每一级限位套都带有轴向定位结构，梯身完全伸出后可自动卡合锁止，避免使用过程中梯段意外回缩引发安全事故。梯蹬采用等间距布置的扁钢材质，与两侧梯梁采用满焊连接，每段梯身的梯蹬间距保持统一，符合人体工程学的踏步高度要求，作业人员上下梯时脚步落点均匀，不会出现步距突变的情况。设计过程中优先考虑了伸缩动作的顺畅性，相邻梯梁的配合间隙控制在合理范围，既不会因为间隙过大导致梯身晃动，也不会因为间隙过小出现伸缩卡滞，每处滑动配合面都预留了润滑脂填充空间，长期使用也能保持动作顺滑。

　　安装边界方面，整套梯具完全收缩后总长度仅为完全伸出状态的三分之一左右，收纳状态下不会占用过多侧向空间，适合在通道狭窄的设备夹层、管廊区域安装使用；完全伸出后，梯身整体保持平直状态，侧向挠度控制在安全范围内，作业人员站立在最高一级梯蹬时，梯身的形变量不会影响作业稳定性。不同于常见的便携式伸缩梯，这款梯具采用固定端安装设计，不需要每次使用时反复搬运架设，平时收缩收纳在安装位置，需要登高作业时只需逐段拉出梯身锁止即可使用，大幅降低了登高准备的时间成本。

　　梯梁选用的圆管截面在保证抗弯强度的同时，相比方管截面拥有更好的抗扭性能，伸缩过程中不会出现梯段扭转卡滞的问题，端部的限位结构除了锁止功能外，还设置了防脱挡边，完全拉出时不会因为拉力过大导致内节梯身脱出。梯蹬表面做了防滑结构处理，即使作业人员鞋底沾有油污或者水渍，踩踏时也能保持足够的摩擦力，避免滑倒风险。在结构受力校核上，每级梯蹬都按照单人作业的集中载荷进行强度验算，梯梁的抗弯强度满足额定载荷下的安全系数要求，固定端的安装板厚度经过加强处理，可将梯身的载荷均匀传递到安装基面，不会出现安装位置应力集中导致的连接失效问题。日常维护时，只需定期在滑动配合面加注润滑脂，检查锁止结构的磨损情况即可，不需要复杂的拆解保养，适合工业场景下长期免维护使用的需求。
