M5螺丝配套铝制环形间隔垫片结构

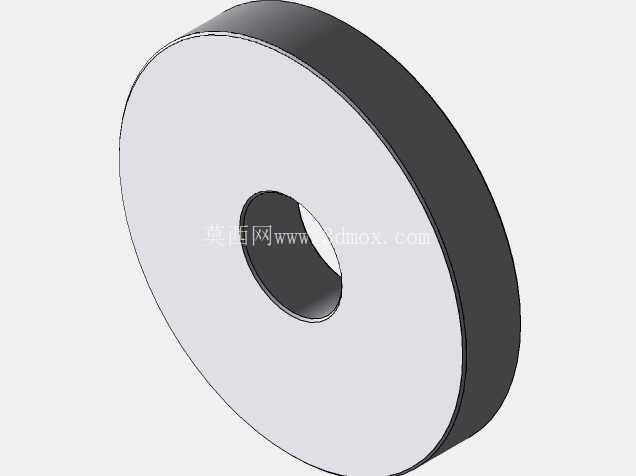

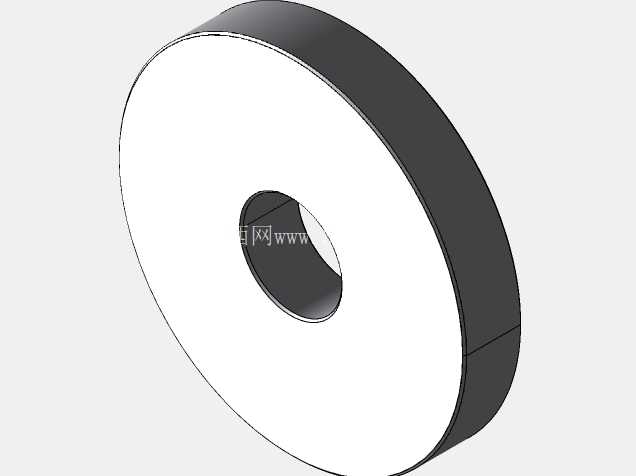

　　在低压配电柜体内部的电源变压器安装工位，这类环形铝制间隔件的使用频率远高于很多设计新人的预估——不少初次做变压器固定结构的工程师会直接用平垫叠层来凑安装间隙，最后要么因为叠垫数量过多导致螺丝有效啮合长度不足，要么因为普通钢质平垫与铝制变压器安装面接触产生电化学腐蚀，运行两三年后接触位置出现锈迹堆积，反而影响安装面的导电连续性与结构稳定性。这款环形间隔件采用一体车削成型的铝质结构，整体为等厚圆环形态，没有拼接焊缝或者冲压毛刺，安装时不需要额外做表面去毛刺处理，直接套入螺丝杆身即可完成装配。从安装边界来看，该零件的外径控制在18mm，这个尺寸刚好匹配常规M5螺丝配套的平垫外径，不会因为垫片直径过小导致安装面压痕过深，也不会因为直径过大与周边的接线端子、绕组固定件产生空间干涉；内孔直径为5.1mm，和M5螺丝的杆身保留了0.1mm的装配间隙，既不会因为间隙过小导致套入螺丝时卡滞，也不会因为间隙过大导致安装后零件出现偏心倾斜，影响整个固定节点的受力均匀性。

　　零件的轴向厚度为3mm，这个厚度是经过实际安装场景验证的常用间隔尺寸，在变压器安装时，刚好可以让变压器壳体与安装底板之间留出足够的散热间隙，避免变压器运行时产生的热量直接通过安装面传导到柜体钣金上，同时也能给接线端子的走线留出足够的操作空间，不会因为安装面贴得过紧导致导线绝缘层被钣金边缘割破。从设计思路上看，这款零件没有做多余的结构修饰，两个端面都采用了精车处理，平面度控制在0.05mm以内，安装后两个端面可以和被连接件表面完全贴合，不会出现局部翘边导致的受力不均问题；外圆与内孔保持严格的同轴度要求，套入螺丝后不会出现偏斜，拧紧螺丝时整个垫片受力均匀，不会因为局部应力过大导致铝件变形。在实际设备应用中，这类间隔件除了用在电源变压器的安装工位，还可以用在铝型材框架的层板固定、电气元件的导轨安装、小型钣金件的连接隔位等场景，只要是需要留出固定间隙、同时要求接触面不产生电化学腐蚀的位置，都可以选用这类铝制间隔件。相比采用塑料隔套，铝制间隔件的抗老化性能更好，在设备长期运行的温度变化环境下不会出现脆裂变形；相比钢质隔套，铝件的质地更软，拧紧时不会刮伤被连接件的表面涂层，同时导电性能更好，可以保证整个安装节点的电气连续性，避免不同金属件之间出现电位差导致的静电积累。

　　做结构设计时选用这类间隔件，不需要额外开模，直接采用铝棒车削即可加工，小批量试制时成本很低，批量生产时也可以采用冷镦工艺提高加工效率，零件的尺寸一致性很容易保证，不需要做复杂的入厂检验，只要核对内外径与厚度尺寸即可直接上线装配。在安装适配性上，该零件专门针对M5螺丝设计，内孔尺寸刚好可以穿过M5螺丝的光杆部分，同时不会让螺丝头穿过内孔，不需要额外搭配大尺寸平垫来分散压力，零件本身的端面接触面积已经足够分散螺丝拧紧时的压应力，即使是固定厚度较薄的铝制变压器壳体，也不会因为拧紧力过大导致壳体表面出现压痕变形。

　　很多工程师在做变压器安装结构时，容易忽略间隔件的材质选择，错误选用钢质垫片搭配铝制壳体，最后在设备运维时发现接触位置出现腐蚀粉化，导致固定螺丝松动，甚至出现变压器移位的问题，而选用这类铝制间隔件，因为和铝制壳体的材质电位接近，几乎不会产生电化学腐蚀，能够大幅延长设备的免维护周期，减少后期运维的工作量。从三维建模的角度来看，这个零件的建模逻辑非常清晰，先绘制两个同心圆的草图，通过拉伸命令即可生成主体结构，不需要做复杂的曲面或者特征处理，建模时只需要注意内孔与外圆的同轴度约束，以及两个端面的平行度要求，就能保证模型和实际加工零件的尺寸一致性，在做装配体干涉检查时，可以直接将这个零件调入装配体，套入对应的螺丝杆身，即可验证安装间隙是否符合设计要求，不需要反复调整垫片的厚度或者数量，能够有效提高结构设计的效率，减少后期打样时出现的装配问题。
