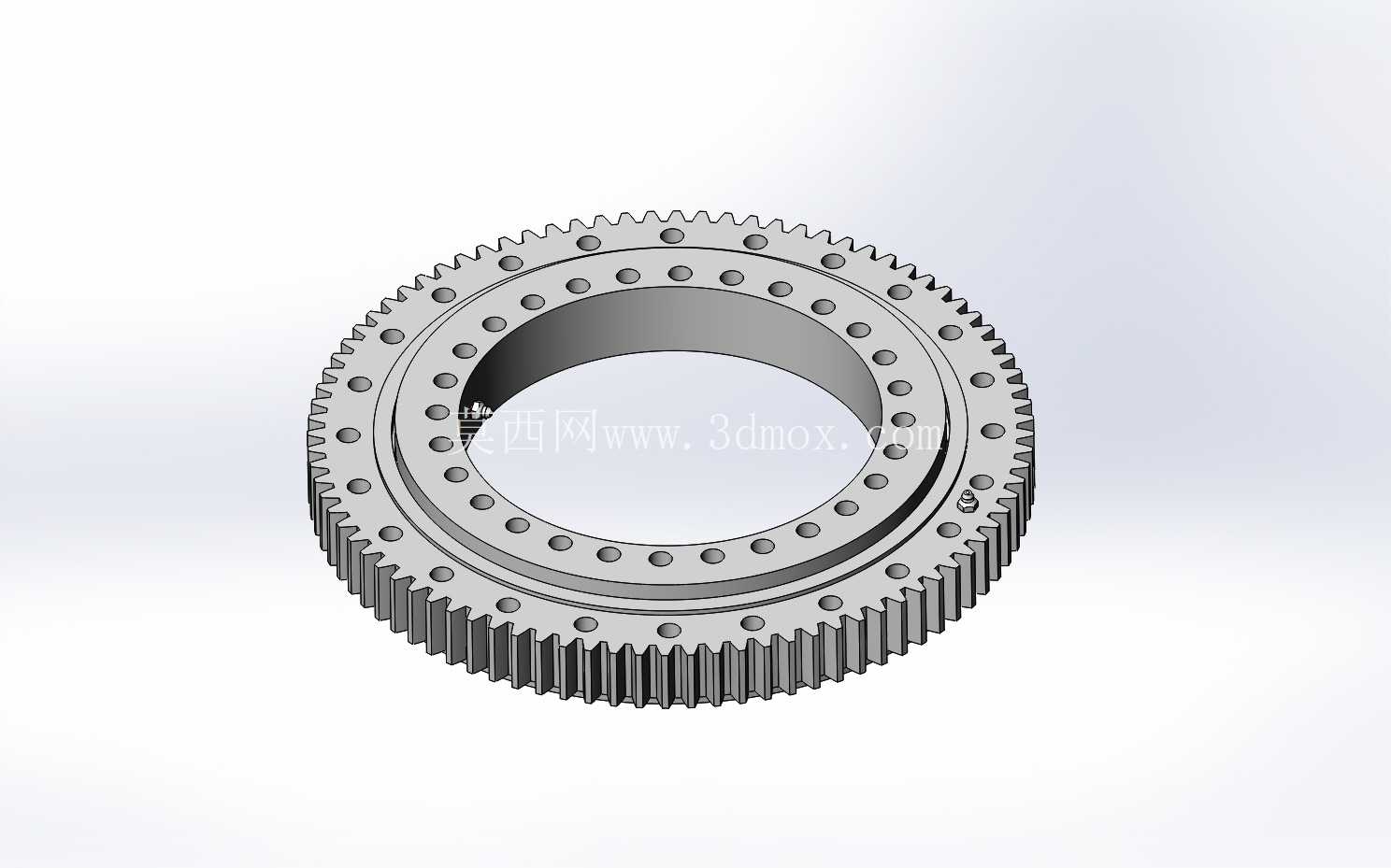

外齿式推力回转支承轴承三维结构

　　做重型装备回转结构设计快十年，经手的支承类零件少说也有上百套，这次拆解建模的外齿推力球支承，是最近给港口门座起重机回转机构做选型验证时复现的结构。很多刚入行的工程师容易把这类带外齿的推力球支承和普通转盘轴承混为一谈，实际二者的载荷边界、安装逻辑差得很远。先从应用场景说，这类结构最常出现在需要同时承受轴向重载、低速回转、还要直接通过齿圈传递回转扭矩的工位，除了港口起重设备的转台，风电偏航系统、工程机械的上车回转、盾构机的管片拼装机回转工位，甚至大型游乐设施的旋转基座，都能看到同结构的零件。它和普通推力球轴承最大的区别，是把回转驱动的齿圈直接集成在了轴承外圈上，不需要额外加装传动大齿轮，既省了安装空间，也消除了齿轮和轴承同轴度装配误差带来的偏载问题。

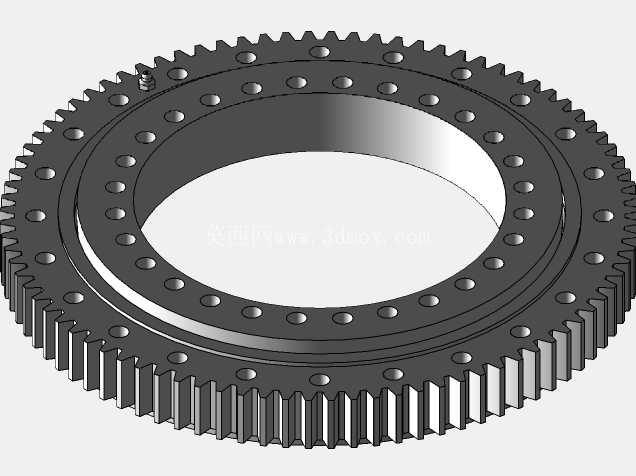

　　从功能特性上拆解，这套支承的滚道采用双圆弧接触设计，钢球在滚道内的接触角保持在45度，既能承受垂直于安装面的轴向冲击载荷，也能承受一定比例的径向倾覆力矩——这点在起重设备上尤其重要，吊重起升时的侧向拉力、风载带来的倾覆力，都不需要额外加装辅助支承，单靠这套轴承就能扛住。外齿采用渐开线直齿设计，模数根据承载扭矩匹配，齿面做了高频淬火处理，硬度控制在HRC55-60，既能保证和驱动小齿轮啮合时的耐磨性，也能保留芯部韧性，避免冲击载荷下断齿。内圈和外圈的安装孔采用铰制孔设计，和普通螺栓过孔不同，铰制孔能保证螺栓安装后无间隙，避免回转过程中连接面窜动带来的滚道磨损。

　　设计思路上，做这类支承的三维建模时，最先要确定的不是齿形参数，而是安装边界尺寸：首先要匹配设备转台的安装螺栓分布圆直径，内圈的通孔位置必须和下部基座的螺纹孔完全同轴，螺栓孔的数量要根据单螺栓的预紧力、总轴向载荷来核算，不能随便按等角度均分就完事。其次是滚道中心圆直径，这个尺寸直接决定了轴承的抗倾覆力矩能力，中心圆越大，相同钢球规格下能承受的倾覆力矩越高，但相应的整体外径也会变大，要和设备的整体安装空间做平衡。钢球的直径和数量也不是随便选的，要根据额定动载荷、静载荷的核算结果匹配，钢球之间的隔离块采用尼龙加玻纤材质，既能减少钢球之间的摩擦，也能在低速回转时起到缓冲作用，避免钢球直接碰撞产生噪音和点蚀。

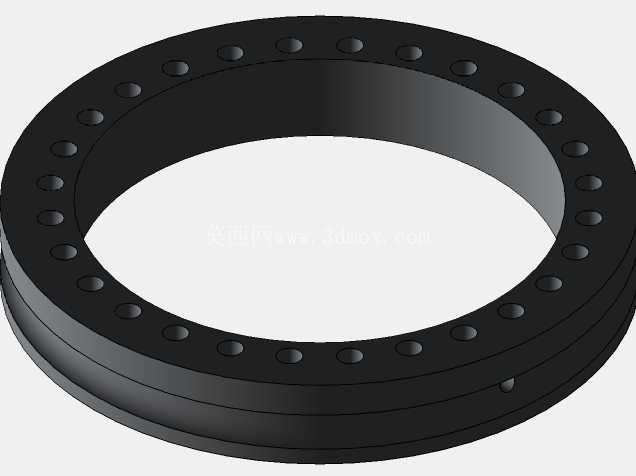

　　实际安装时要注意几个容易踩坑的点：首先是安装面的平面度，必须控制在0.1mm以内，如果安装面有局部凸起，会导致滚道局部载荷集中，用不了几个月就会出现滚道剥落；其次是齿侧间隙的调整，外齿和驱动小齿轮啮合时，侧隙要控制在0.2-0.3倍模数，侧隙太小容易卡齿，侧隙太大会产生回转冲击，加速齿面磨损；另外润滑脂的选择也很关键，这类低速重载支承要选用极压锂基脂，不能用普通轴承润滑脂，否则重载下油膜破裂会直接导致滚道和钢球干磨。建模的时候特意把齿根的过渡圆角、滚道的淬火层深度示意、密封槽的结构都做了还原，很多网上下载的同类模型都省略了密封结构，实际这类支承的内外圈之间都有双唇式橡胶密封圈，既能防止润滑脂泄漏，也能阻挡外界的灰尘、雨水进入滚道，在户外工况下这部分结构直接决定了轴承的使用寿命。

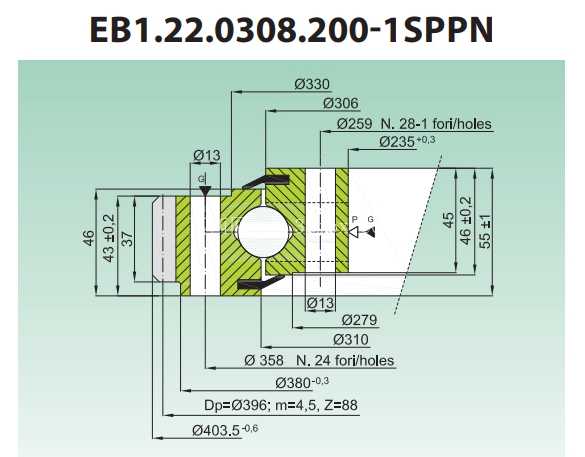

　　从尺寸边界来看，这套支承的内圈内径是根据转台的中心通孔尺寸确定的，要预留出中心走电缆、液压管路的空间，外圈的齿顶圆直径不能超出设备转台的外轮廓，避免和周边结构产生干涉。安装螺栓的沉孔深度也要严格控制，不能太深导致螺栓拧入深度不足，也不能太浅导致螺栓头突出安装面，影响转台和轴承的贴合度。很多新手做选型时只看额定载荷参数，忽略了安装螺栓的强度等级，这类支承的安装螺栓必须采用10.9级以上的高强度螺栓，并且要按对角顺序分次拧紧，保证预紧力均匀，否则螺栓松动后很容易出现滚道压痕、齿面异常磨损的问题。
