多工位框架式工业刷除清理设备结构

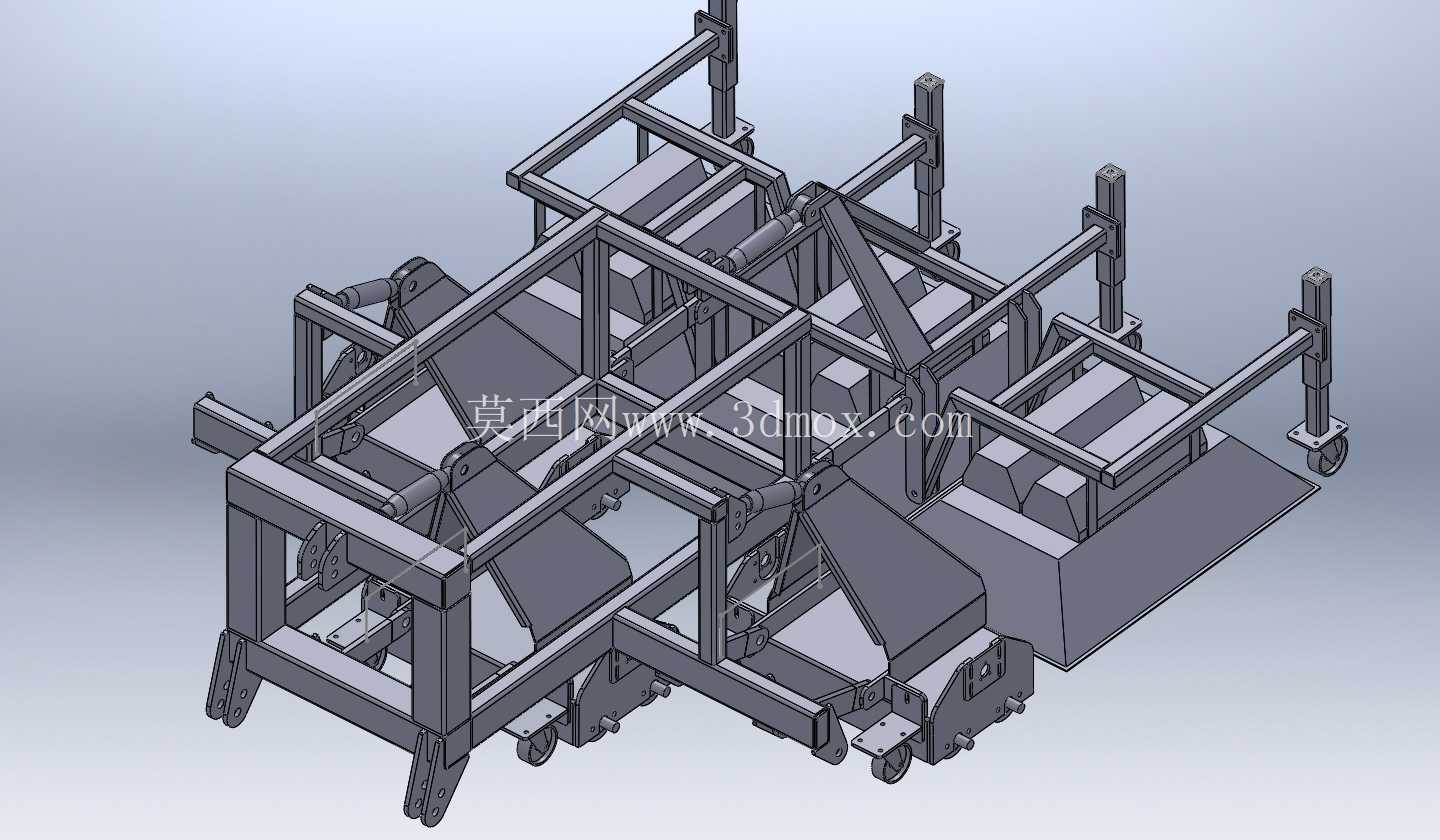

　　这套框架式刷除清理设备，主要面向连续化生产的工件表面处理工序，常见于板材加工、型材预处理、冲压件去毛刺、建材表面浮尘清理这类需要连续走料完成表面刷扫的场景，区别于单工位手持刷具或者封闭式抛丸设备，它的开放式框架结构可以直接对接前后段输送线，不需要额外增设上下料的转接工位，适配生产线的在线连续作业需求。从结构布局来看，整体采用型钢焊接的一体式框架作为承载主体，框架的立柱与横梁均采用矩形管拼接，焊接位置预留了加工余量，焊后整体做时效处理再进行安装面的铣削加工，避免长期负载下出现结构形变，影响刷辊与工件表面的接触间隙。设备沿走料方向对称布置了多组独立的刷辊安装位，每组安装位都配置了独立的高度调节机构，通过立柱上的直线导轨配合丝杆滑块结构，可以根据待处理工件的厚度单独调整每一组刷辊的下压量，适配从1mm薄板到150mm厚型材的不同处理需求，调节位置配有刻度标识，现场调试时不需要反复测量间隙，直接对照刻度就能完成参数调整。底部的走料支撑采用分段式托辊结构，托辊间距控制在200mm以内，避免薄型工件在刷辊压力下出现下凹变形，托辊表面包有2mm厚的聚氨酯层，既可以减少工件表面的划伤，也能增大摩擦力防止工件走偏。

　　设备的驱动单元采用分体式布置，每一组刷辊都配置独立的驱动电机，通过联轴器直接连接刷辊轴，省去了传统链传动带来的间隙和维护需求，单组刷辊的转速可以根据处理工艺单独调整，比如处理浮尘类杂质时可以调高转速提升清扫效率，处理去毛刺工序时调低转速增大刷丝切削力。设备的安装边界设计充分考虑了现场改造的适配性，整体宽度控制在1.8米，长度根据配置的刷辊组数为2.4米，底部安装脚采用可调式减震脚杯，地面不需要做预埋螺栓固定，只需要平整的水泥地面就能完成安装，脚杯的调节行程为50mm，可以抵消地面的不平整误差。

　　框架两侧预留了护板安装的螺孔位，现场可以根据防尘需求加装透明亚克力护板或者金属防尘罩，护板采用快拆式结构，日常更换刷辊或者清理积尘时不需要拆卸整体框架，只需要打开对应位置的护板就能操作。刷辊的安装轴采用快拆式卡盘结构，更换不同材质的刷辊（比如尼龙丝刷、钢丝刷、磨料丝刷）时，只需要松开卡盘锁扣就能抽出刷辊，不需要拆解周边的传动部件，单次更换时间可以控制在10分钟以内，减少生产线的停机维护时间。在结构强度校核阶段，框架的受力点主要集中在刷辊安装的立柱位置，设计时对立柱做了加厚处理，并且在立柱与横梁的连接位置增设了三角形加强筋，满焊处理后可以承受单组刷辊最大500N的下压力，不会出现立柱侧弯的问题。

　　走料方向的进出端都预留了输送线对接的安装板，安装板上开有长条形调节孔，可以对接不同高度的前后段输送设备，不需要额外制作转接支架。设备的整体重心控制在框架中心偏下的位置，底部托辊的安装位置比框架重心低150mm，即使高速运行时也不会出现明显的振动，运行噪音可以控制在75分贝以内，符合车间生产的噪音标准。针对不同的行业应用场景，这套结构可以灵活调整配置，比如用于木板表面砂光前的浮尘清理时，可以在刷辊上方增设吸尘口接口，直接对接车间的中央除尘系统；用于金属冲压件去毛刺时，可以在底部增设废料收集抽屉，刷落的金属碎屑直接落入抽屉集中清理，不会散落到车间地面。整个结构没有复杂的定制化零件，80%以上的结构件都采用标准型钢和标准传动件，加工难度低，普通的机加工车间就能完成制作，后期维护的备件也容易采购，不会出现备件定制周期长影响生产的问题。
