数控激光设备Z轴进给调节托架结构

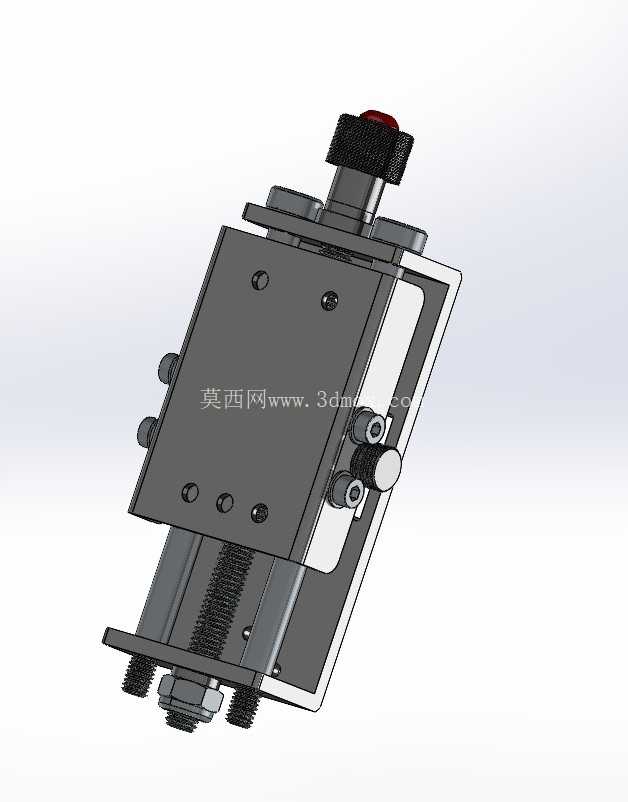

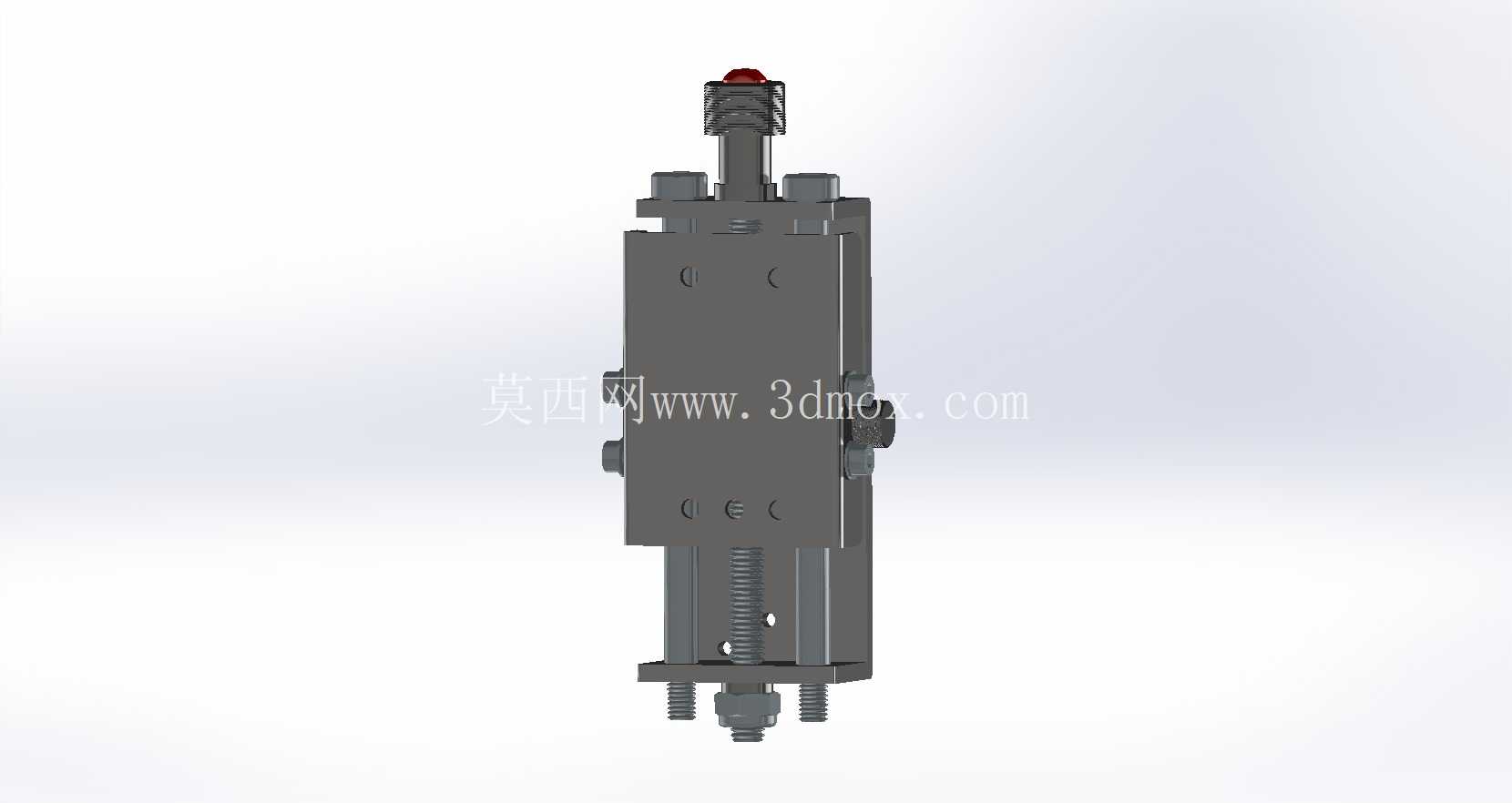

　　在数控激光加工设备的整机结构搭建中，Z轴方向的进给调节托架是直接决定加工头工作稳定性、焦点定位精度的核心功能部件，区别于普通直线滑台的通用化设计，这款托架完全围绕激光加工头的安装、进给、微调需求做定向结构优化，适配中小功率光纤激光打标、切割、雕刻类设备的垂直轴搭载需求。从实际应用场景来看，这类Z轴托架多安装在激光设备的XY运动横梁端面，承担激光加工头的垂直承载、行程进给、焦点微调功能，加工过程中需要配合XY轴的平面运动，完成不同厚度工件表面的焦点对位，同时要承受加工头自身重量、高速运动带来的惯性冲击，以及加工过程中轻微的振动载荷，对结构刚性、运动顺畅度都有明确的工程要求。这款托架的整体结构采用叠层滑台式设计，底座部分为L型折弯支撑结构，通过侧边的安装孔位可直接固定在设备横梁的安装面上，底座内侧集成了梯形丝杠传动副，配合两根平行布置的圆柱直线导轨作为运动导向，手动旋转顶部的滚花调节旋钮，即可带动丝杠螺母驱动上层滑台做垂直方向的直线运动，调节行程覆盖常规激光加工所需的100mm以内焦点调整范围，满足不同厚度金属、非金属工件的加工焦距对位需求。

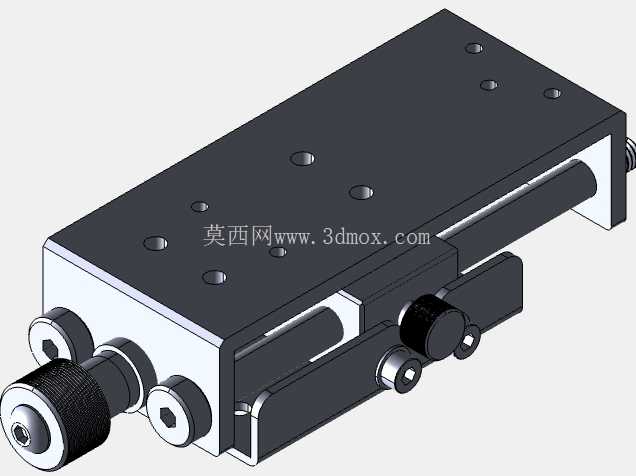

　　上层滑台的安装面板预留了规则排布的螺纹安装孔，可直接适配市面主流规格的激光加工头、聚焦镜筒的安装尺寸，无需额外做转接板加工，降低设备组装的配套加工成本；滑台侧边设置了锁紧旋钮，当焦距调整到位后，旋紧侧方的锁紧顶丝即可将滑台位置完全固定，避免设备运行过程中滑台出现位移导致焦点偏移，影响加工质量。从设计思路层面来看，这款托架没有采用成本更高的电动伺服驱动方案，而是选择手动调节的结构形式，主要面向中小功率、定焦加工场景的激光设备，这类设备日常加工中不需要加工过程中实时调整Z轴高度，仅在更换工件材质、厚度时做一次性焦距调整，手动结构既可以满足使用需求，又能大幅降低设备的制造成本，同时减少电控系统的故障点，提升设备长期运行的可靠性。

　　结构细节上，导轨与丝杠的安装位都做了精准的公差配合设计，导轨安装面铣平处理保证平行度，丝杠两端采用铜套作为转动支撑，既保证转动的顺畅度，又具备足够的耐磨性能，长期使用不会出现明显的间隙晃动；顶部的调节旋钮做了滚花防滑处理，操作人员徒手即可转动调节，不需要额外借助工具，调节手感顺滑，微调精度可以达到0.1mm级别，完全满足激光加工的焦点对位精度要求。安装边界方面，这款托架的整体外形尺寸紧凑，底座安装孔的孔距符合行业通用的安装规范，可直接替换同规格的老旧Z轴托架，不需要对原有设备的横梁结构做改造；滑台的伸出端做了限位设计，调节到上下极限位置时会被内置的限位块挡住，不会出现滑台脱出导轨的情况，避免操作失误导致设备部件损坏。

　　实际使用过程中，这类托架的维护成本极低，仅需要定期在导轨和丝杠表面涂抹少量润滑脂，即可保证长期运行的顺畅度，不会出现卡顿、调节费力的问题；结构主体采用铝合金材质加工，整体重量较轻，不会给XY轴的运动带来额外的负载负担，同时铝合金表面做了氧化处理，具备一定的防锈、抗划伤能力，适配车间加工环境的使用需求。不同于通用型直线滑台的多场景适配设计，这款Z轴托架从结构尺寸、安装孔位、调节行程到锁紧方式，都完全围绕激光加工头的搭载需求做匹配，没有多余的冗余结构，在保证结构刚性和使用功能的前提下，尽可能压缩了整体体积和制造成本，是中小功率数控激光设备垂直轴搭载的高适配性结构方案，也可用于其他需要手动微调垂直位置的检测、喷码、点胶类工业设备的工位调节场景，结构本身具备一定的通用性拓展空间。
