立式木质结构小型砂带打磨装置

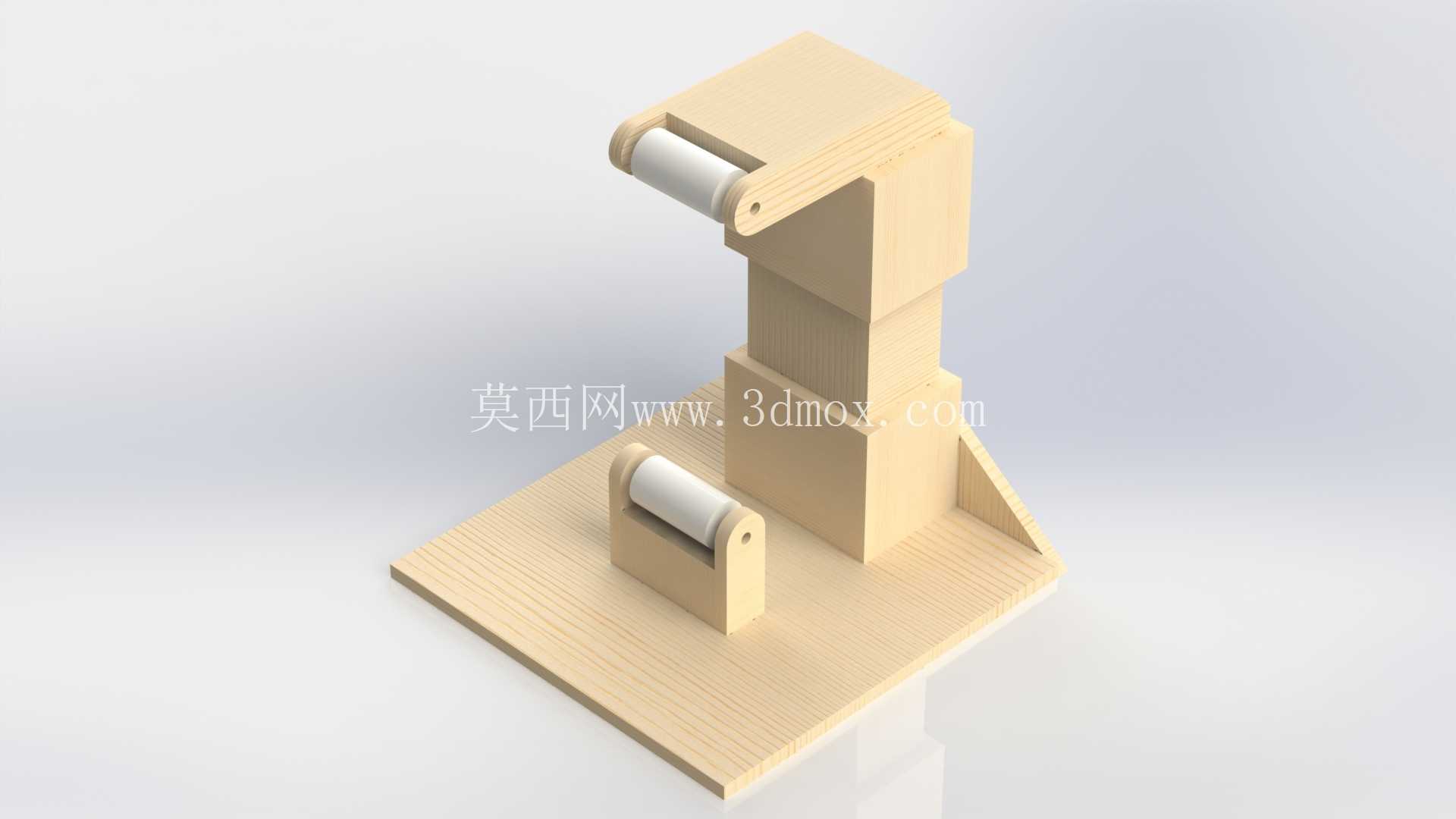

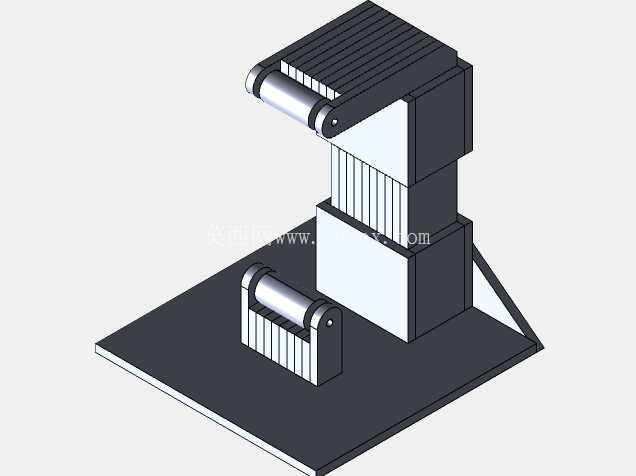

　　这款立式砂带打磨装置采用全木质机架搭建，整体采用立式布局，底部为方形安装基板，基板上通过三角加强筋固定垂直支撑立柱，立柱上下两端分别设置砂带辊安装位，上下辊平行度可通过侧面的张紧调节结构进行微调，适配小宽度环形砂带的安装使用。从实际应用场景来看，这类小型打磨装置多用于个人工坊、模型制作工作室的小工件表面处理作业，可完成木质工件倒角、塑料件毛边去除、小型金属件表面除锈打磨、3D打印件支撑痕迹打磨等工序，相比手持角磨机、砂纸打磨的作业方式，立式固定结构的砂带机能提供更稳定的打磨接触面，作业时工件抵靠在砂带工作面即可完成均匀磨削，不需要手持打磨工具反复施力，能有效降低小工件打磨的操作疲劳度，同时避免手持打磨工具时容易出现的打磨面倾斜、磨削量不均的问题。

　　从结构设计逻辑来看，整机没有采用金属焊接或型材拼接的机架方案，而是选择多层实木板材切割拼接的结构，所有支撑件、安装座均采用板材切割后胶接加销钉固定的方式组装，这种设计思路一方面降低了自制加工的门槛，不需要配备金属切割、焊接设备，仅通过普通的木工切割工具就能完成所有零件的加工，适合个人制作者快速搭建验证；另一方面木质机架本身具备一定的减震性能，砂带运转时产生的小幅振动可以被木质结构吸收一部分，减少作业时机架的共振传导，提升打磨作业的稳定性。下辊作为主动辊，其安装座预留了动力输入轴的安装空间，可直接适配小型钻孔机的输出轴作为动力源，不需要额外定制专用的传动连接结构，动力输入端的安装位与常见手持电钻、台钻的夹头夹持尺寸匹配，安装时只需将主动辊轴端夹持在钻孔机夹头内即可完成动力对接，大幅简化了动力部分的改装难度。

　　从安装边界与尺寸适配来看，底部方形基板的尺寸设计兼顾了桌面安装的稳定性与占地空间的平衡，基板上预留了四个安装孔位，可通过螺栓将整机固定在工作台面或者专用支架上，避免砂带高速运转时整机出现移位；上下辊的中心距决定了可使用的砂带周长范围，设计时预留了20mm左右的张紧调节行程，既可以方便砂带的安装拆卸，也能在砂带使用一段时间出现拉伸松弛时，通过顶部的调节螺杆调整辊距，重新张紧砂带，保证砂带运转时不会出现打滑、跑偏的问题。上下辊的端面都设置了限位凸缘，能限制砂带在辊面上的轴向窜动，减少砂带运转时跑偏脱落的概率，不需要额外加装复杂的砂带纠偏结构，简化了整体结构的复杂度。

　　从功能特性来看，整机的工作面为垂直布置的砂带段，作业时可以根据打磨需求选择不同粒度的砂带，粗粒度砂带可用于大余量的工件外形修整、焊缝打磨、旧漆层去除，细粒度砂带可用于工件表面的精细抛光、圆弧面过渡打磨；垂直布置的砂带工作面既可以打磨工件的平面，也可以依托上下辊的圆弧面完成工件内圆弧、外圆弧的曲面打磨，适配多种形状小工件的加工需求。机架侧面的张紧调节螺杆采用外露设计，调节时不需要拆解机架外壳，直接用扳手转动螺杆即可调整上辊的位置，操作十分便捷；主动辊的安装位置靠近基板平面，动力源安装后重心偏低，能进一步提升整机运转时的稳定性，减少高速运转时的晃动。需要注意的是，木质机架的结构强度相比金属机架有一定局限，因此这类装置更适合小压力下的精细打磨作业，不适合大磨削量的重负荷打磨，使用时需要控制工件抵靠砂带的压力，避免过大的压力导致机架变形或者砂带过载断裂。整体结构没有多余的复杂零件，所有零件的外形均为简单的平面切割件，加工难度低，装配逻辑清晰，对于需要自制小型打磨设备的制作者来说，这套结构具备很高的参考价值，可根据自身的实际加工需求调整机架高度、辊轴长度，适配不同宽度的砂带，满足不同尺寸工件的打磨需求。
