四轴承三叶指尖解压旋转把玩件

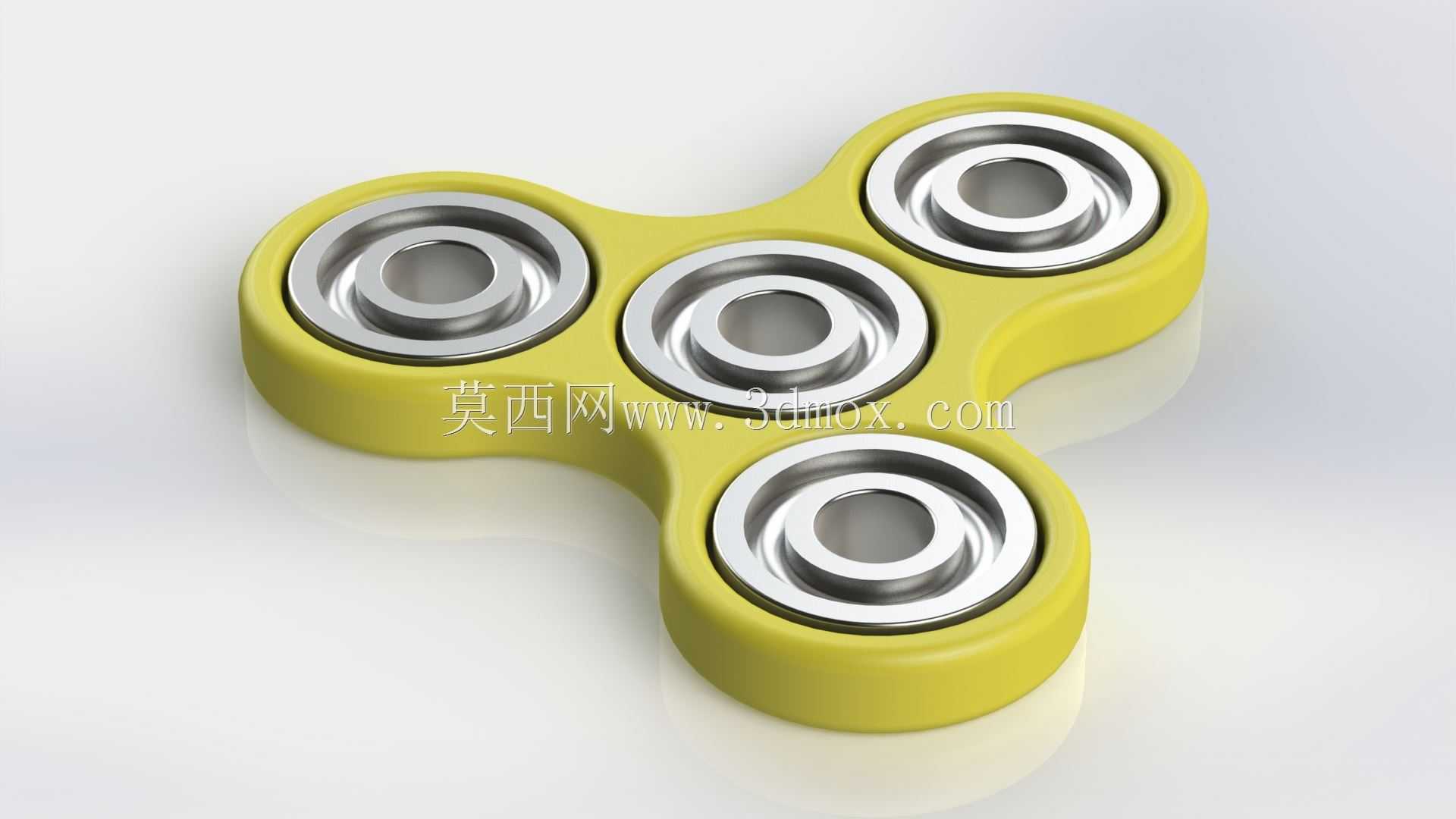

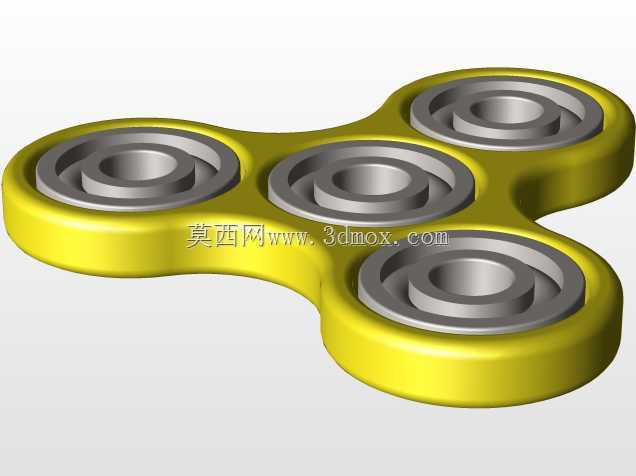

　　日常结构设计工作间隙，不少从业者会借助小型手持旋转件舒缓长时间建模、改图带来的注意力疲劳，这类指尖旋转把玩件的核心设计逻辑，是通过对称配重结构实现低阻力长时长旋转，同时兼顾手持的贴合感与外观辨识度。这款三叶结构的旋转把玩件，主体采用对称三瓣式框架布局，中心位置预留标准轴承安装位，三个瓣体末端各嵌入一个同规格的配重轴承，整体结构完全对称，旋转时的动平衡表现优异，不会出现偏心抖动的问题。从设计思路来看，框架部分采用圆弧过渡的曲面造型，瓣体边缘做了R2以上的圆角处理，握持时不会硌手，所有边角均无尖锐棱角，日常手持把玩的安全性足够。主体框架的厚度控制在8mm，适配常规608轴承的安装尺寸，轴承安装位采用过盈配合设计，单边过盈量控制在0.

　　02-0.03mm，不需要额外粘接即可实现轴承与框架的牢固固定，装配时借助小型压具或者台钳即可完成压装，不需要复杂的工装辅助。三个末端配重轴承与中心轴承的中心距保持一致，整体旋转半径控制在40mm，单手握持时拇指与食指捏住中心轴承内圈，不会触碰到外围旋转的瓣体，操作边界清晰，不会出现夹手的问题。框架部分的结构壁厚均匀，最小壁厚不小于2mm，完全适配FDM3D打印的工艺要求，打印时不需要添加额外支撑，摆放时将平面一侧贴向打印平台即可，成型后表面质量良好，仅需简单去除打印层纹即可完成装配。从实际使用场景来看，这类旋转件除了作为工作间隙的解压把玩物件，也可以作为机械结构教学的演示教具，用来展示轴承的转动原理、对称结构的动平衡特性，

　　帮助初学者理解旋转件配重设计的核心逻辑。设计过程中需要重点关注几个结构细节：一是轴承安装位的同轴度，中心轴承与三个末端轴承的安装孔轴线需要保持平行，否则旋转时会出现阻尼不均、转动卡顿的问题，建模时需要通过对称约束保证三个安装孔的位置度公差控制在0.05mm以内；二是框架的动平衡校验，三个瓣体的重量差需要控制在0.1g以内，否则高速旋转时会产生明显的振动，影响旋转时长与握持手感，建模时可以通过质量属性评估功能提前校验各部分重量，调整局部壁厚实现重量均衡；三是表面的防滑处理，框架外边缘可以做细微的防滑纹理或者磨砂面处理，手持拨动时不容易打滑，提升操作的顺畅度。另外，这款结构的安装边界兼容性较强，除了搭配标准608轴承，

　　也可以根据手头现有轴承的尺寸调整安装孔直径，不需要改动整体的三叶对称布局，只需要同步调整三个末端安装孔的位置，保证整体动平衡即可。框架部分的材质选择范围较广，采用PLA、ABS等常见3D打印材料均可满足使用强度要求，日常把玩的受力载荷很小，不会出现结构断裂的问题，若需要提升手感重量，也可以采用金属材质通过CNC加工制作框架，搭配不锈钢轴承实现更长的旋转时长与更细腻的转动阻尼感。在结构验证阶段，需要先试装单个轴承确认配合松紧度，若过盈量过大可以适当打磨安装孔内壁，避免压装时出现框架开裂的问题，尤其是采用PLA等脆性打印材料时，过盈量不宜超过0.05mm。旋转阻尼的调整可以通过更换不同精度等级的轴承实现，采用带防尘盖的深沟球轴承即可满足日常使用需求，不需要额外添加润滑脂，避免油脂溢出污染框架表面。整体结构没有复杂的异形曲面，建模难度较低，仅需要通过草图绘制三叶对称轮廓，拉伸凸台后切除轴承安装孔，再做边缘圆角处理即可完成主体建模，适合三维建模初学者作为练习案例，熟悉对称约束、拉伸切除、圆角等基础建模命令的使用，同时也能理解机械结构中配重、动平衡、过盈配合等基础设计要点。
