四冲程发动机曲轴活塞装配结构设计

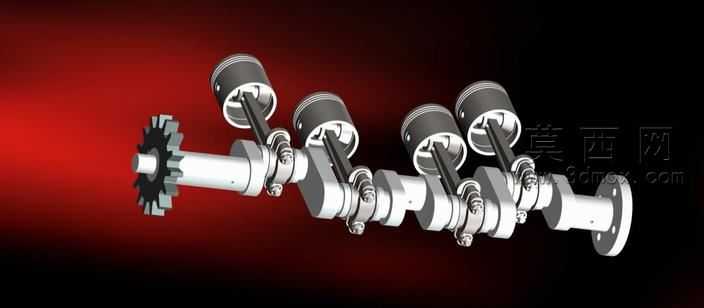

本作品为四冲程动力核心的曲轴活塞装配三维建模成果，建模过程严格遵循内燃机动力组件的实际装配逻辑与尺寸规范，完整还原了直列四缸动力单元的核心传动结构。建模阶段首先完成曲轴主体的结构搭建，精准绘制各段主轴颈、连杆轴颈的偏心距参数，匹配四冲程引擎1-3-4-2的点火顺序对应的曲柄销相位夹角，在曲轴前端集成驱动齿轮结构，后端设置动力输出法兰，各轴段的过渡圆角、润滑油道预留位都按照实际机械加工要求做了细节还原，保证结构的合理性。随后完成活塞组件的建模，包含活塞本体、活塞环槽、活塞销座的结构设计，搭配连杆构件，准确还原连杆大头与曲柄销的配合结构、连杆小头与活塞销的铰接关系，每个活塞的环位、销孔位置都与对应气缸的行程参数匹配。装配过程采用自底向上的装配逻辑，先将各连杆与对应曲柄销完成铰接约束，再将活塞组件与连杆小头完成销连接配合，保证每个活塞的运动方向与曲轴轴线垂直，各运动副之间预留合理的模拟装配间隙，避免运动干涉。材质与渲染阶段，为曲轴构件赋予合金钢金属材质，添加表面精磨后的金属光泽与细微加工纹理，活塞构件采用铝合金材质表现，呈现轻质金属的哑光质感，齿轮、连接螺栓等附属构件分别做发黑处理、镀锌质感的材质区分，背景采用渐变红黑过渡色调，搭配定向打光突出装配体的结构层次与金属质感，清晰展现各部件的装配关系与位置布局。整个装配模型完整呈现了四冲程引擎将活塞往复直线运动转化为曲轴旋转运动的核心结构，各部件的连接关系、运动逻辑都符合实际机械原理，可用于动力结构原理演示、装配教学参考等场景，直观展现内燃机核心组件的构成与运作基础。
