多通路集成式金属液压阀组结构设计

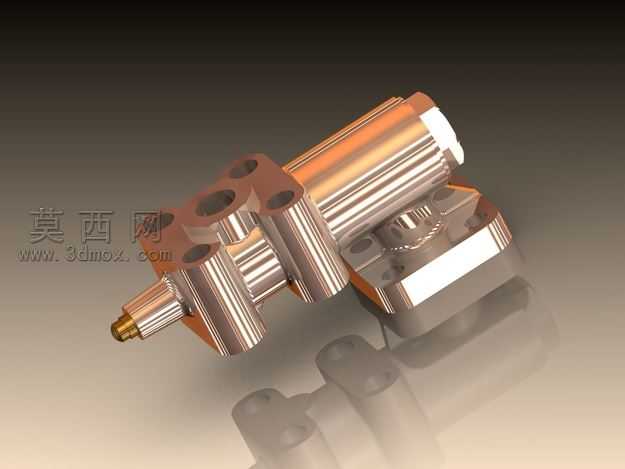

本作品为多通路集成式液压阀组三维建模设计，建模阶段采用自底向上的装配建模思路，首先完成阀组基座的基体特征构建，通过拉伸、切除、阵列等基础特征命令完成基座上多组安装孔位、流道开孔、定位基准面的搭建，严格遵循液压阀块的孔位间距、壁厚安全标准，确保内部流道无干涉、壁厚满足高压工况下的强度要求。随后完成三组圆柱形插装阀单元的独立建模，每一组插装阀单元均还原了端部密封段、中部配合段、尾部连接段的阶梯轴结构，对端部的密封锥面、调节端头做了精细化的曲面处理，保证零件装配时的贴合精度。材质渲染阶段，针对阀组的金属材质特性做了分层材质设置，基座部分采用铸铜材质，调整了材质的粗糙度、反射率参数，还原铸铜件表面细微的磨砂质感与暖调金属光泽；插装阀的圆柱套筒部分采用抛光合金钢材质，提高了材质的高光反射强度与环境反射占比，模拟出精密机加工后光滑金属表面的亮面反光效果；端头的密封调节件采用黄铜材质，区分出与主体构件的材质色差，提升模型整体的材质层次感。场景渲染阶段采用三点布光方案，主光源从侧上方45度角投射，打出金属构件的主体明暗关系，辅助光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒金属件的边缘高光，搭配渐变灰色背景突出模型主体，同时添加了柔和的地面反射效果，增强模型的空间立体感。结构设计上采用集成式阀块布局，将三组独立的插装阀单元集成在单一阀块基座上，减少了外接管路的连接节点，降低液压系统的泄漏风险，同时缩小了阀组的整体安装体积，阀块侧面预留的安装定位面可直接与液压站安装面贴合，端部的输出接口可直接连接执行元件管路，整体结构紧凑，流道排布合理，符合液压集成阀组的工程设计规范，建模过程中对所有配合面做了间隙校验，确保虚拟装配时无过盈、无错位，可直接用于后续的工程出图、装配模拟与工况仿真使用。
