双页三孔合页五金连接件结构设计

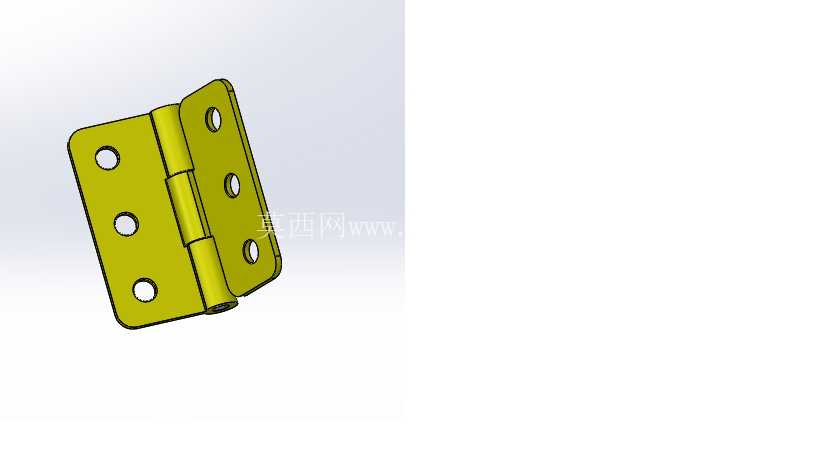

　　这款双页三孔合页是机械结构与民用五金领域常见的铰接连接件，核心作用是实现两个被连接件之间的相对转动，同时保证连接位置的结构强度与转动顺滑度，在箱柜装配、小型设备舱门、轻型门窗、钣金机箱等场景中应用广泛。从结构设计来看，合页采用对称双页片布局，中间通过卷制的筒状铰轴套配合销轴实现铰接，两个页片分别对应固定在需要转动开合的两个构件上，页片上的三个安装孔采用等距排布设计，既保证了安装后的受力均匀性，也适配多数标准安装位的孔距要求，避免现场安装时额外打孔调整的麻烦。

　　设计过程中首先考虑的是铰接转动的同轴度要求，中间铰轴套的卷制精度直接决定了合页开合的顺畅度，若同轴度偏差过大，会出现开合卡滞、磨损加快的问题，因此建模时需要严格控制每一段轴套的圆心共线，同时预留合理的配合间隙，既不能间隙过大导致页片晃动，也不能间隙过小造成转动阻力过高。页片的厚度设计需要匹配对应的承重需求，这款轻型合页的页片厚度适配10kg以内的舱门或盖板承重，若用于更重的构件则需要增加页片厚度或加大合页整体尺寸，同时安装孔的沉头设计也做了对应考量，安装后螺丝头部可以完全沉入页片表面，不会突出影响构件开合时的间隙，避免出现刮蹭问题。

　　从安装边界来看，合页闭合状态下两个页片处于同一平面，打开至最大角度时两个页片可实现180度平展，安装时需要在两个被连接件的对接位置预留对应合页厚度的嵌装槽，若采用表面明装的方式，则需要在两个构件的开合边预留足够的转动间隙，避免开合过程中页片与构件边缘发生干涉。实际应用中，这类合页的销轴通常采用过盈配合压入其中一侧的轴套，另一侧轴套与销轴采用间隙配合，既保证销轴不会从合页中脱出，也能保证转动侧的顺滑度，部分场景下还会在轴套端面加装耐磨垫片，减少页片转动时的端面摩擦，提升合页的使用寿命。

　　建模过程中需要重点关注页片弯折处的圆角处理，避免应力集中导致页片在频繁开合过程中出现断裂，同时安装孔的位置需要距离页片边缘保留足够的安全距离，防止安装时螺丝距离边缘过近造成基材开裂，尤其是在木质基材或薄钣金基材上安装时，孔边距的设计直接影响连接的牢固程度。不同于重型工业合页，这款轻型合页的结构更紧凑，安装占用空间更小，适合对安装空间有严格限制的小型设备或家具场景，页片表面的平整处理也能保证安装后与构件表面贴合紧密，不会出现凸起缝隙影响外观与连接稳定性。在进行配套结构设计时，需要根据合页的转动轨迹计算开合过程中的避空位，尤其是当被连接件边缘有凸起结构时，需要通过运动仿真验证开合全行程中是否存在干涉，避免装配后出现无法完全开合的问题。同时合页的安装孔位设计也兼顾了通用性，三个安装孔的孔距符合常规五金件的安装标准，可以直接替换同规格的老旧合页，不需要重新调整安装孔位，降低后期维护更换的成本。
