旧住宅改造用金属弧形转角楼梯结构

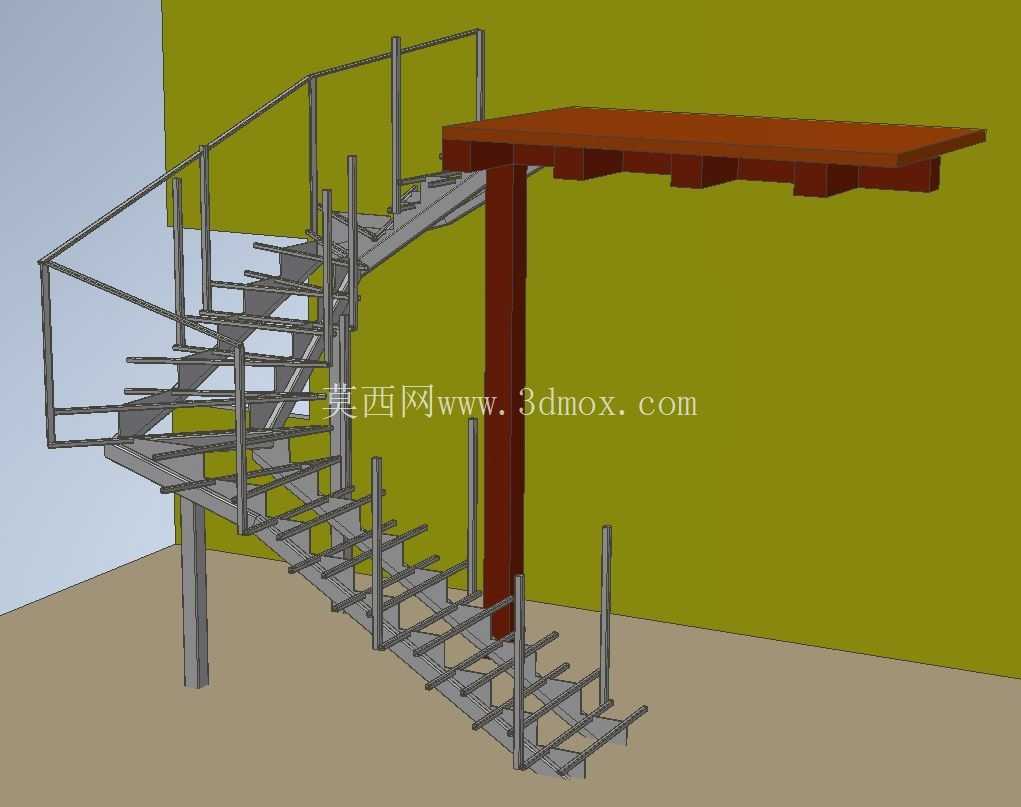

　　这套金属弧形转角楼梯结构，主要面向旧住宅空间改造、小型自建空间的竖向通行需求设计，适配层高有限、平面预留安装空间局促的场景，尤其是老房加装楼梯、loft夹层搭建、小型户外露台连通这类无法布置直跑梯的工况。从结构组成来看，整套构件分为踏步段、中心支撑柱、侧边护栏、顶部连接平台四个核心部分，所有金属构件均采用型材焊接成型的思路设计，没有复杂的曲面冲压件，普通的型材切割、焊接设备即可完成加工，对于DIY制作者或者小型施工队来说，加工门槛很低。

　　设计思路上没有追求极致的参数化精细度，而是优先考虑现场适配的灵活性：踏步采用镂空金属框架结构，既减轻了整体自重，降低了对安装基面的荷载要求，也预留了后期铺设木质踏步板、防滑踏板的安装空间，使用者可以根据自身装修风格选择不同的踏步面层材料。中心支撑柱采用矩形截面型材，承担楼梯内侧的主要竖向荷载，顶部直接与上层平台的承重梁连接，外侧踏步的悬挑端通过护栏的竖向立杆辅助传递荷载，不需要额外设置外侧承重墙体，对于旧住宅没有预留楼梯承重墙的场景非常友好。

　　安装边界方面，这套楼梯的平面投影为扇形弧形，最小安装净空只需要预留直径2.2米左右的圆形区域即可完成布置，相比双跑直梯节省近40%的平面占用空间，适配旧住宅常见的小面积转角空间。护栏部分采用竖向圆管立杆搭配顶部横向扶手的结构，立杆间距控制在安全规范要求的范围内，扶手高度符合人行通行的握持高度，上下端分别与上层平台边缘、下层地面固定，不需要额外在墙面打膨胀螺栓固定，减少了对原有墙体的破坏，非常适合旧建筑改造时尽量保留原有结构的施工要求。

　　顶部连接平台采用型钢梁搭配木质面板的结构，平台梁一端与中心支撑柱顶部焊接固定，另一端可以根据现场实际情况搭接在原有建筑的圈梁或者后置的承重横梁上，平台的悬挑长度可以根据现场上层空间的开口尺寸做小幅调整，模型里预留了足够的结构冗余，调整尺寸时不需要重新计算核心受力结构。踏步的踏面宽度在弧形内外侧做了渐变处理，内侧最小踏面宽度满足基本通行要求，外侧踏面宽度足够成年人平稳落脚，行走时不会出现踏面过窄踩空的风险，坡度控制在40度左右，兼顾了空间节省和行走舒适度，日常上下楼搬运小型家居物品也不会过于局促。

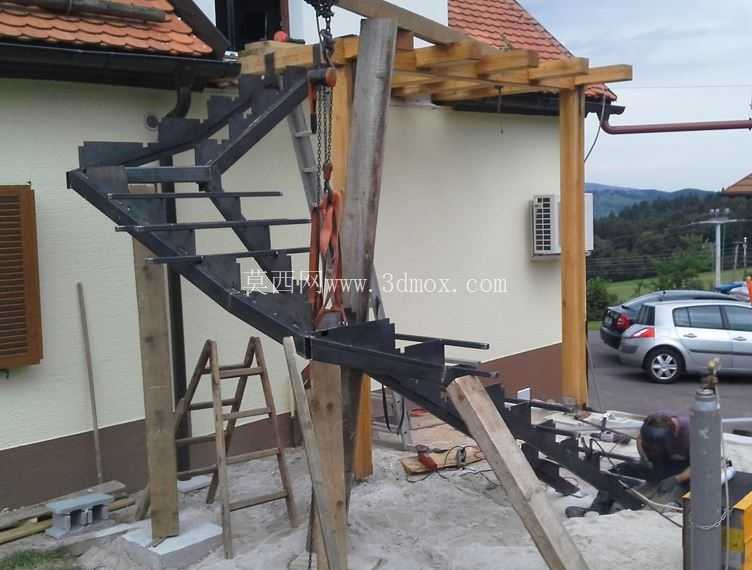

　　从实际使用场景来看，这套结构除了用于旧住宅改造，也可以作为小型工作室、仓库夹层、户外庭院露台的连通楼梯使用，所有金属构件都可以在工厂预制完成后到现场焊接组装，不需要大型吊装设备，两三个人工即可完成安装。设计时没有做过多的装饰性结构，所有构件都兼具受力功能，没有冗余的装饰件，整体自重轻，对安装基面的荷载要求低，旧建筑的普通混凝土地面或者木质楼板经过简单加固即可满足安装要求。护栏的横向扶手采用圆管型材，握持手感舒适，冬季使用也不会像方形管材那样有明显的棱角硌手，竖向立杆的排布顺着楼梯的弧形走向均匀布置，既保证了防护安全，也不会因为杆件过密产生视觉上的压抑感。

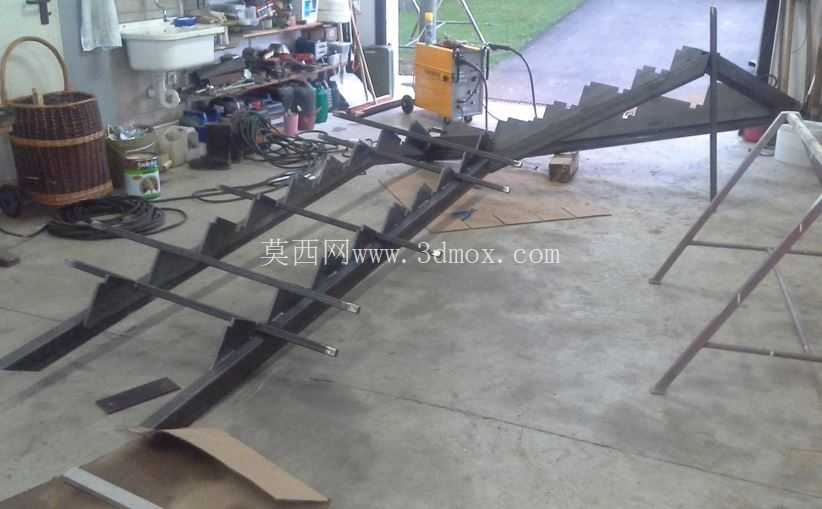

　　在结构受力的细节处理上，每一级踏步的框架都采用三面围焊的方式与内侧的中心支撑柱、外侧的护栏立杆连接，焊接位置预留了打磨余量，后期可以通过打磨焊缝、刷防锈漆、喷金属面漆的方式做表面处理，适配不同的装修风格。踏步框架的表面预留了安装孔位，后期固定木质踏步板或者防滑金属板时不需要重新钻孔，直接用自攻螺丝即可固定，降低了现场施工的工作量。中心支撑柱的底部采用法兰盘结构与地面固定，法兰盘上预留了四个膨胀螺栓安装孔，安装时只需要在地面打四个膨胀螺栓即可完成底部固定，不需要做预埋基础，对于已经完成地面装修的旧住宅来说，不会大面积破坏原有地面面层。
