圆柱液体过滤用网框支撑结构

　　这款圆柱适配的滤网支撑结构，主要面向工业液体过滤工序的配套安装需求，常见应用在化工料液输送、循环水净化、食品加工流体过滤、切削液回用处理等场景中，作为过滤环节的核心承载部件，直接决定滤材的安装稳定性与过滤通流的均匀性。从实际工况适配角度看，该结构采用环形外框搭配三等分径向支撑筋的布局，外框采用等截面圆弧结构，能够与圆柱形容器的内壁形成紧密贴合，避免未经过滤的流体从滤材与容器壁的缝隙处短路流走，保证所有待过滤液体都必须穿过滤网完成杂质截留。

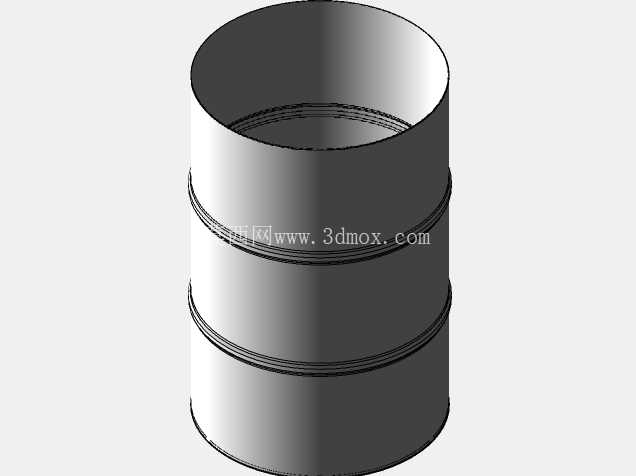

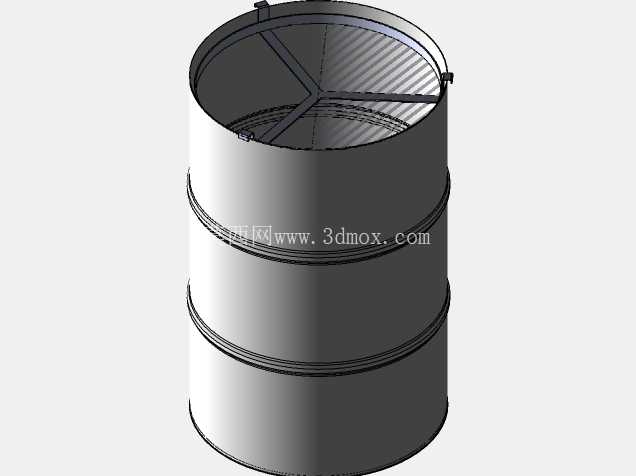

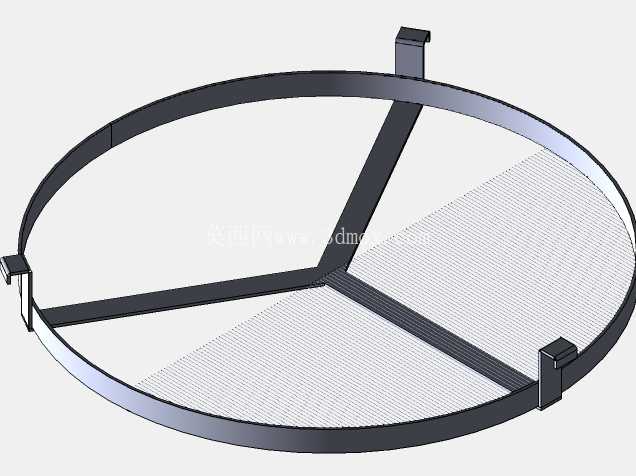

　　径向支撑筋采用与外框等厚度的实体结构，从中心交汇点向外延伸至外框内壁，三个支撑点均匀分布在360度圆周上，能够有效抵消滤网在流体正向冲击下产生的下凹变形，即使在较高通流压力的工况下，也能保证滤网整体保持平整的张紧状态，不会因为局部受力过大出现滤材撕裂、塌陷的问题。外框上均匀分布的三个卡扣式固定座，是专门针对快拆维护场景设计的结构，安装时不需要额外的螺栓紧固件，只需要将卡扣对准容器内壁预设的卡槽推入，即可完成整个滤网组件的固定，拆卸维护时只需要扳动卡扣即可快速取出滤网，大幅缩短滤材更换的停机时间，适合需要频繁更换滤材的连续生产工况。

　　设计过程中优先考虑了滤材的安装兼容性，外框的内侧预留了标准宽度的滤材压装槽，能够适配40目规格的液体过滤编织网，安装时只需要将滤网平铺在支撑筋上方，将压条嵌入槽内即可完成滤材固定，不需要额外的粘接或者焊接工序，现场更换滤材的操作门槛极低。从安装边界尺寸来看，整个结构的外圆直径严格匹配对应规格圆柱筒体的内径，支撑筋的高度与外框保持齐平，不会出现突出结构刮蹭筒体内壁或者影响其他组件安装的问题，三个固定卡扣的突出高度控制在极小范围内，不会占用过多筒体内部的通流空间，保证整个过滤截面的有效通流面积最大化。

　　结构的边角位置全部做了圆弧过渡处理，没有尖锐的直角棱边，一方面可以避免安装过程中划伤操作人员，另一方面也能减少流体在结构边角处形成湍流的概率，降低流体阻力带来的能耗损失。在实际选型适配时，该结构可以直接替换同规格的老旧滤网支撑组件，不需要对原有过滤筒体做任何改造，支撑筋的排布方式经过受力校核，在满负荷通流状态下的最大变形量控制在允许范围内，不会因为长期受流体冲击出现结构疲劳断裂的问题。外框的截面采用矩形结构，与筒体接触的面为完整的圆弧面，接触面积更大，安装后不会出现局部应力集中压伤筒体内壁的情况，卡扣的锁紧力度经过反复调试，既可以保证工作状态下不会因为流体冲击出现松脱，又能保证维护时不需要借助专用工具即可完成拆卸。整个结构没有多余的冗余设计，所有的结构特征都服务于滤材支撑、快速安装、通流保障三个核心功能，没有会积存杂质的死角结构，每次更换滤材时可以很方便地对支撑框进行冲洗清洁，避免残留的杂质在结构缝隙中滋生细菌或者堆积堵塞通流截面。
