塑料袋织物袋手柄气动冲裁冲头结构

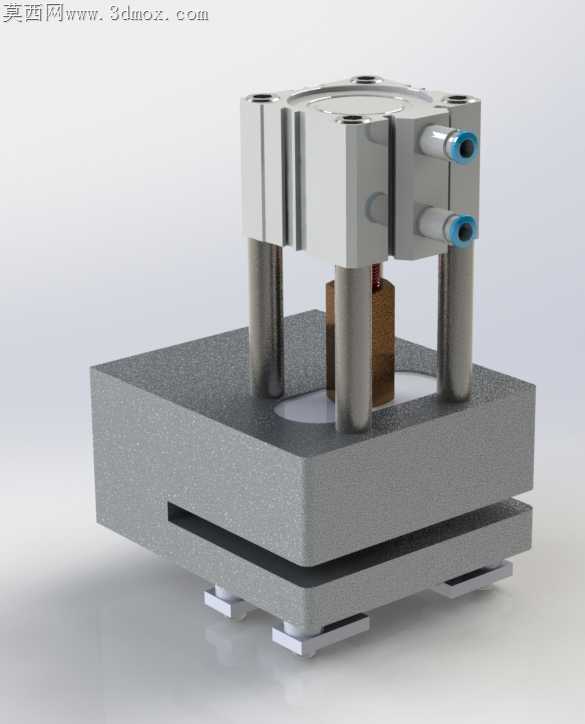

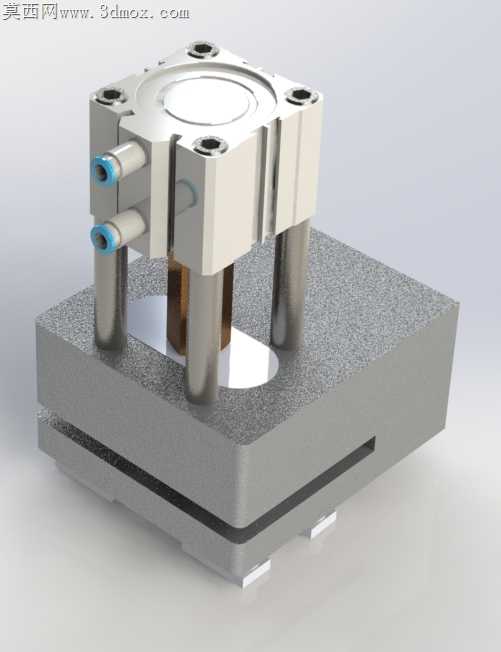

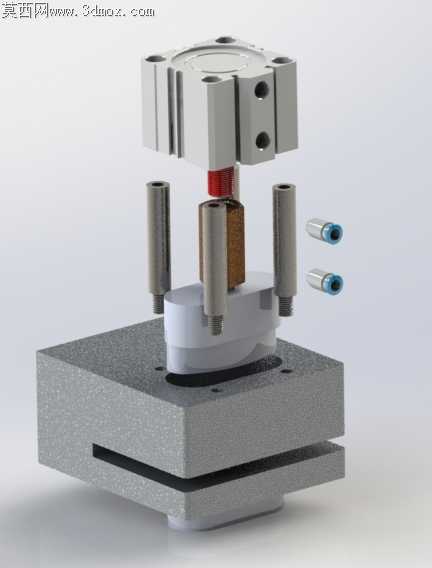

软质包装袋手柄冲裁工序最常见的故障，是冲头下行时带料导致袋面拉扯变形，薄型PE膜与编织袋面料的韧性差异，还会让刃口磨损速率出现3倍以上的偏差。这套冲头组件在导向柱与安装基板的配合段做了微米级公差适配，四根镀铬导向柱的圆柱度控制在0.008mm以内，和基板上的导套配合间隙留了0.02mm的滑动余量，既不会因为间隙过大出现冲裁偏载啃刃口，也不会因为间隙过小在连续高速冲裁时，热胀导致导向卡滞。冲头与上方气动执行元件的连接没有采用传统的刚性法兰锁死，而是在连接面垫了0.5mm厚的聚氨酯缓冲垫，气动元件下行到冲裁终点时的瞬时冲击力会被缓冲垫吸收大半，避免薄料冲裁时因为冲击力过大出现袋边毛边、手柄位置撕裂的问题。刃口部分做了两段式斜角处理，接触面料的前段刃口做15度小斜角保证切入锋利度，后段做30度大斜角快速排料，冲裁下来的手柄废料不会卡在刃口型腔里，连续作业8小时也不需要停机清理模腔。基板底部的磨砂接触面不是为了视觉效果做的装饰纹理，是特意加工的粗化面，冲裁时压料板压合袋面时，粗化纹理能增大和软质面料的摩擦力，不会因为面料滑移导致手柄冲裁位置偏移。气路接头采用侧插式快换结构，没有布置在冲头正上方，更换冲头时不需要拆卸上方的气管走线，拔下侧方接头就能直接拆下冲头组件更换刃口，换型时间比传统顶置气路结构缩短60%。冲头与基板之间的避让槽做了圆弧过渡，没有直角应力集中点，连续冲裁产生的交变应力会顺着圆弧面分散，不会在槽角位置出现疲劳裂纹，整套组件的连续冲裁寿命能达到120万次以上，比普通直槽冲头的寿命高出近一倍。压料面的平行度在装配时做了配磨处理，四个角的高度差控制在0.01mm以内，冲裁时整个压料圈能均匀压合袋面，不会出现局部压不实导致的面料拱起、冲裁尺寸超差问题。
