创意趣味弹射装置平板基座结构设计

　　做工程设计课程教具开发的时候，最先要考虑的就是结构的落地性，不能为了追求趣味忽略加工与装配的可行性，这个弹射装置的基座部分，最初的方案是做带围边的盒型结构，后来在三维建模阶段反复核对装配关系，发现盒型结构不仅会增加不必要的板材厚度，还会让弹射组件的安装调试空间被压缩，最终调整为整面平板式基座，所有功能组件都直接在平板表面完成定位安装，既减少了加工工序，也能让整个装置的重心落在基座几何中心附近，避免弹射作业时出现侧翻问题。

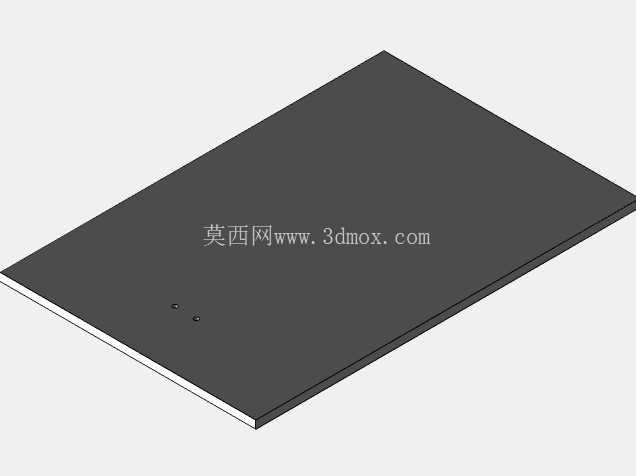

　　从实际应用场景来看，这类小型弹射装置主要面向工程设计入门教学、青少年科创实践场景，不需要承担大载荷的工业级作业，所以基座的材质选型优先考虑易加工、成本可控的亚克力薄板或者冷轧薄钢板，厚度控制在3mm到5mm区间即可，既能够保证整体结构的刚性，不会因为反复触发弹射产生结构形变，也不会让整体重量过大，方便课堂上的搬运与分组操作。平板表面预留的两个定位小孔，是专门为弹射触发组件设计的安装位，孔位公差按照H7级精度设定，能够保证触发拨杆的转动灵活性，不会出现卡滞或者旷量过大的问题，两个孔的中心距严格匹配弹射组件的安装尺寸，装配时不需要额外做二次修配，直接用标准紧固件就能完成固定。

　　设计思路上没有做多余的造型装饰，整个平板采用直角矩形结构，四个边角做了R2的圆角处理，避免搬运和操作过程中尖锐边角划伤使用者，平板的边缘做了0.5mm的倒角处理，去除切割加工产生的毛刺，不需要后续的打磨工序就能直接投入使用。安装边界方面，平板的长宽尺寸按照配套弹射组件的最大外轮廓向外延伸20mm，预留足够的操作空间，使用者在安装弹力调节结构、触发结构的时候，不会因为操作空间不足出现装配干涉，平板底部不需要额外加装支撑脚，直接依靠整面与支撑台面接触，接触面积足够大，即使弹射瞬间产生反向冲击力，也能保持足够的稳定性，不会出现位移。

　　在功能特性上，这个平板基座不仅仅承担承载作用，表面的平面度公差控制在0.1mm以内，能够保证弹射导轨安装后保持水平，让弹射物的出射角度保持一致，不会因为基座表面翘曲导致弹射轨迹出现偏差。之前做同类教学装置的时候，曾经遇到过基座刚度不足的问题，多次使用后基座中部出现下凹，导致弹射阻力变大，这次设计的时候通过有限元做了简单的刚度校核，在5mm厚度的板材参数下，中部施加10N的垂直载荷，形变量不超过0.05mm，完全满足教学场景下的使用强度要求。

　　从装配逻辑来看，所有组件的安装孔位都在平板上做了统一的定位基准，以平板的相邻两个直角边作为基准边，所有孔位的坐标都从基准边开始标注，加工的时候不需要反复找正，一次装夹就能完成所有孔位与外形的加工，降低加工出错的概率。对于入门级的结构设计学习者来说，这个平板基座的设计逻辑也很有参考价值，不需要追求复杂的曲面造型或者特殊结构，优先满足功能需求、加工可行性、装配便捷性，就是合格的结构设计，很多初学者在做这类创意装置的时候，往往会在外观上做很多不必要的造型，反而忽略了最核心的安装定位精度与结构刚性，最终做出来的实物无法实现预期的弹射功能，这个基座的设计就是把所有非必要的结构全部去掉，把核心的安装、承载、定位功能做到最优，既控制了加工成本，也能保证装置的使用稳定性。

　　实际测试的时候，这种平板基座的适配性也很强，除了配套设计的棉花糖弹射组件，只要安装孔位匹配，也可以替换成其他小型弹射组件，完成不同的教学实验，不需要重新制作基座，提升了零件的复用率。在三维建模过程中，所有的孔位、倒角、圆角特征都做了全参数化关联，如果后续需要调整基座尺寸或者孔位位置，只需要修改对应的参数就能完成模型更新，不需要重新绘制草图，能够大幅提升设计迭代的效率，对于教学场景下的快速方案调整非常友好。
