通用电气轻量化弧形过滤器安装支架

　　这款弧形安装支架主要应用于工业过滤系统的过滤器本体固定场景，在流体输送管网、工业通风除尘回路、工艺介质净化机组中，承担过滤器模块与设备主体机架之间的连接承载作用，避免过滤器在介质冲击、设备运行振动工况下出现移位、密封面错位问题。从实际使用场景来看，这类支架多适配半环形排布的过滤组件安装需求，区别于传统平直板式支架，其弧形轮廓能够贴合圆形管道外壁、筒状过滤器壳体的曲面外形，安装后不会额外占用过多径向安装空间，在紧凑型工业设备的内部布局中更具适配性。

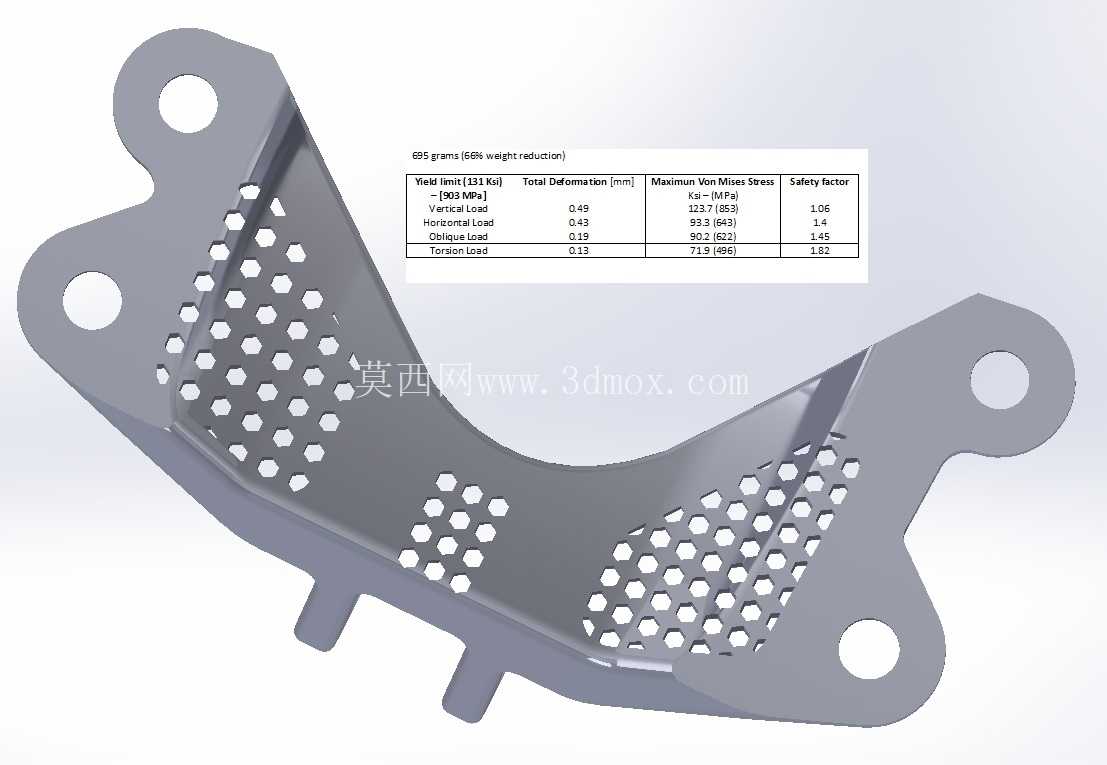

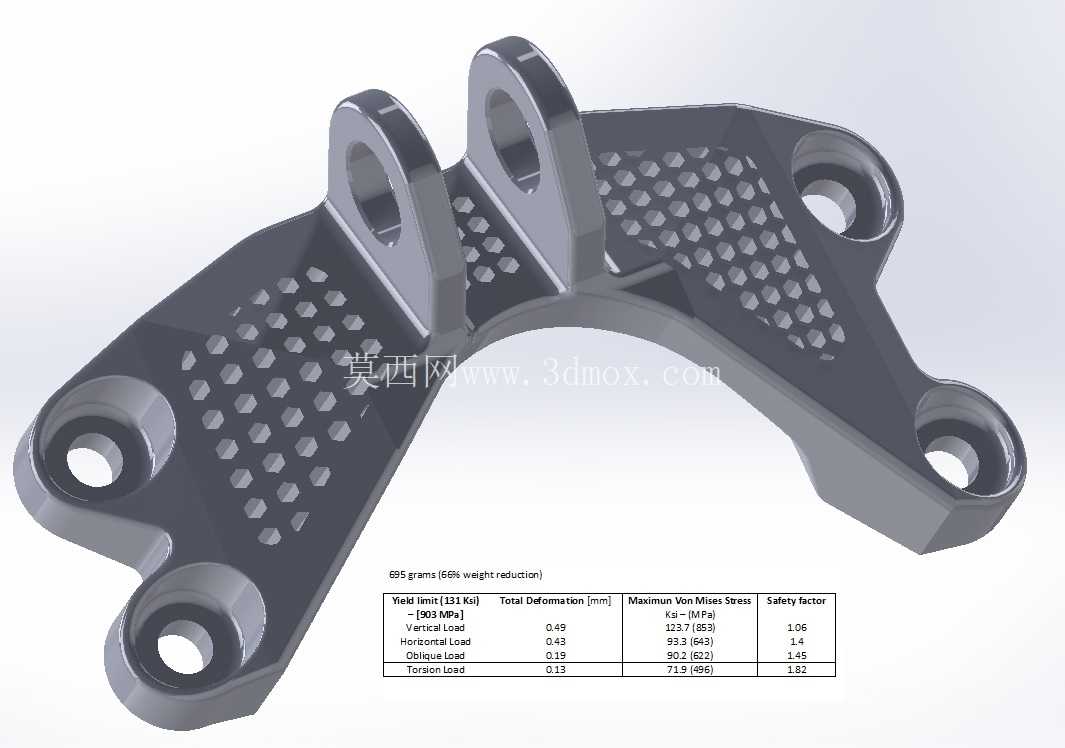

　　结构设计上，这款支架采用了拓扑优化后的多孔减重构型，整体重量控制在695克，相比同载荷等级的实心铸钢支架减重幅度达到66%，在保证结构强度的前提下大幅降低了自身耗材用量与安装负重。支架主体的弧形板面上规则排布了密集的六边形通孔，这类孔型并非单纯为了减重设计：在通风类过滤场景中，通孔能够引导部分气流均匀通过支架区域，避免支架阻挡流道造成局部压损升高；在流体过滤场景中，通孔可减少介质中杂质在支架表面积存的概率，降低长期运行后的积垢腐蚀风险。支架上共设置了三处带凸台的安装耳座，其中两处向上凸起的双耳座用于与过滤器的吊挂端连接，耳座上的同轴销孔可配合圆柱销实现过滤器的铰接固定，允许过滤器在维护时沿销轴小角度翻转，无需完全拆除支架即可完成滤芯更换操作；另外三处分布在弧形板外缘的单耳安装孔，用于将支架整体锁紧在设备基座或管道壁面上，孔位周边做了局部加厚凸台处理，能够分散螺栓锁紧时的压应力，避免长期受载后孔位出现塑性变形、螺栓松动问题。

　　从安装边界来看，这款支架的弧形内缘曲率适配常规直径的筒式过滤器外壳轮廓，安装时弧形面与壳体之间可预留2-3mm的密封胶垫安装间隙，既能够补偿壳体制造的形位公差，也能避免硬接触造成的壳体表面防腐层磨损。所有安装孔的孔位公差按照IT7级精度控制，双耳座的销孔同轴度公差控制在0.02mm以内，能够保证铰接动作顺畅无卡滞，不会出现销子装配后别劲、长期磨损过快的问题。结构强度层面，设计阶段针对三类典型工况做了力学校核：竖直方向的滤芯自重载荷下，支架最大变形量控制在0.08mm以内，远低于行业通用的0.5mm许用变形阈值；水平方向的介质冲击载荷下，最大等效应力为93.3MPa，安全系数达到1.4；斜向的设备振动叠加检修踩踏载荷下，最大等效应力为90.2MPa，安全系数为1.45；极端扭转工况下安全系数可达1.82，完全满足工业设备长期连续运行的强度要求。

　　细节处理上，支架所有棱边都做了R2以上的圆角过渡，既能够避免安装维护时尖锐边角划伤操作人员，也能减少应力集中点，降低交变载荷下出现疲劳裂纹的风险。板面的减重孔边缘同样做了倒角处理，不会出现应力集中导致的孔边开裂问题。这类支架可适配多种材质的过滤器安装，包括金属网式过滤器、PP熔喷滤芯过滤器、活性炭过滤筒等，在通用电气配套的工业净化设备、车间通风系统、工艺水循环处理机组中都能适用，相比传统焊接式支架，一体化成型的结构不存在焊缝腐蚀、焊道开裂的隐患，长期运行的可靠性更高。在三维建模过程中，这类支架的建模需要重点关注弧形面的曲率连续性、安装孔位的位置度精度，以及减重孔的排布规则，既要保证多孔结构的强度冗余，也要避免孔位过于密集导致的铸造或3D打印成型缺陷，对于采用机加工工艺生产的版本，还需要在建模时预留合适的加工余量，保证安装面的平面度与孔位精度满足装配要求。
