户外立式道路指引标识牌结构设计

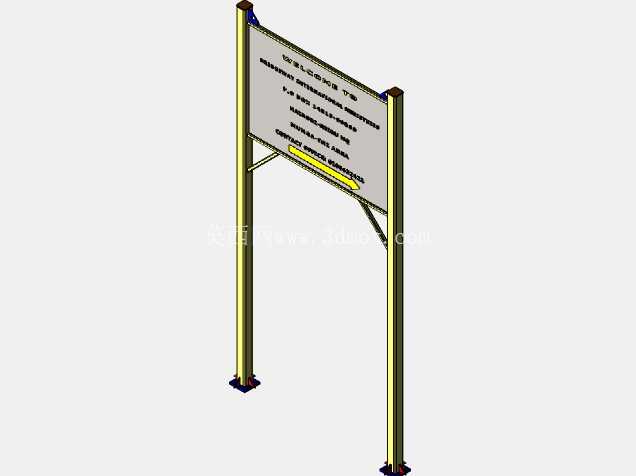

　　这款户外道路标识牌的结构设计，首先要适配城郊产业园、厂区入口、景区接驳道路这类半开放户外场景的使用需求，这类场景的标识牌既要承担区域方位指引、点位信息公示的作用，还要能扛住户外长期的风载、日晒雨淋，不能出现结构变形、面板脱落的问题。从实际使用逻辑出发，标识牌采用双立柱支撑的结构形式，区别于单悬臂路牌的大跨度受力，双立柱的受力分布更均匀，适合安装在道路侧边的硬化地面上，不需要占用车道上方的净空，安装施工的门槛更低，后期维护更换面板也更方便。

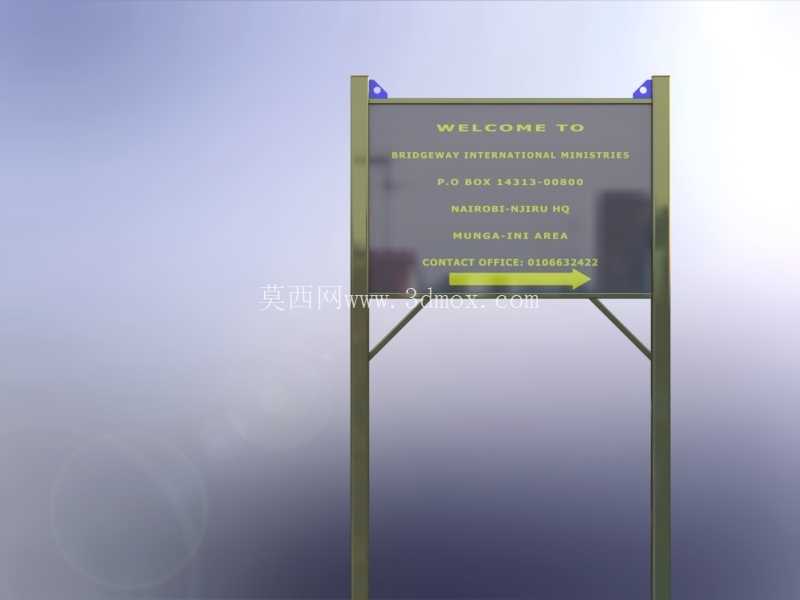

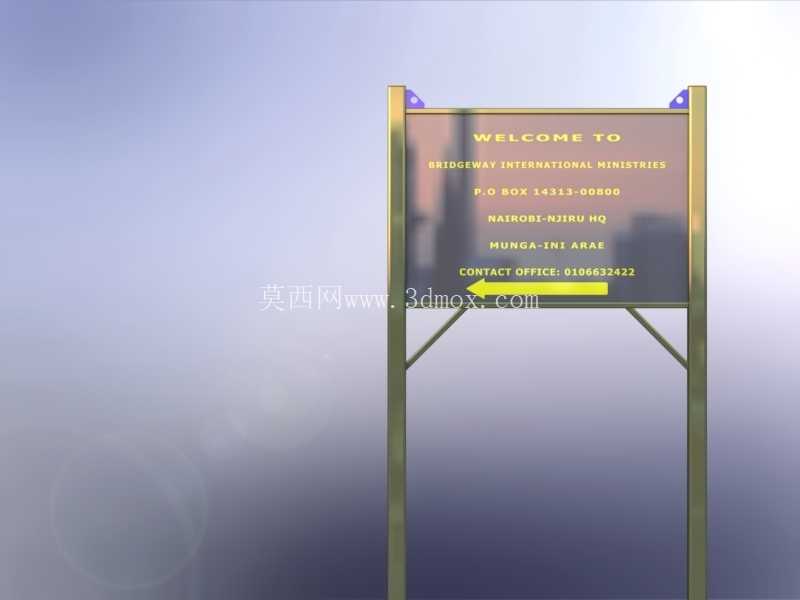

　　设计过程中首先明确了安装边界的约束：常规这类中小型指引牌的整体高度控制在2.8米到3.2米区间，保证行人和低速通行的车辆在50米外就能清晰识别牌面信息，牌面的横向宽度设置在1.6米，竖向高度0.9米，这个尺寸下牌面的信息排版不会过于拥挤，能容纳区域名称、方向箭头、联系点位这类常规指引内容，同时不会因为迎风面积过大给立柱带来超额的风载荷。立柱选用矩形截面的型材，相比圆管立柱，矩形型材和牌面边框的连接贴合度更好，不需要额外加工弧形的连接面，连接节点的抗扭性能更优，两根立柱的横向间距设置为1.4米，和牌面宽度预留0.1米的两侧悬挑量，避免牌面边缘直接突出立柱外侧，减少运输和安装过程中牌面边角被磕碰损坏的概率。

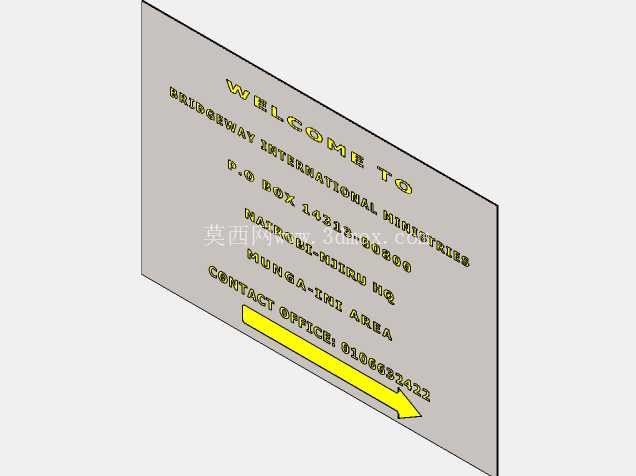

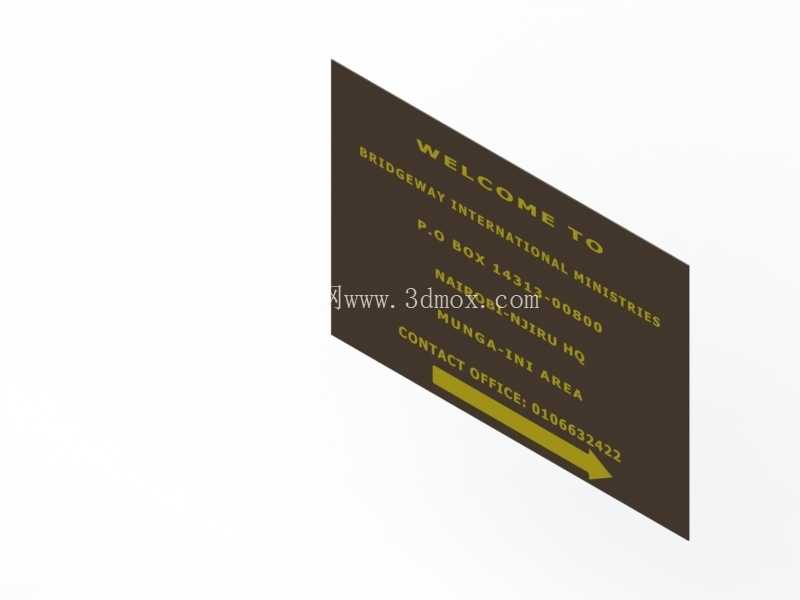

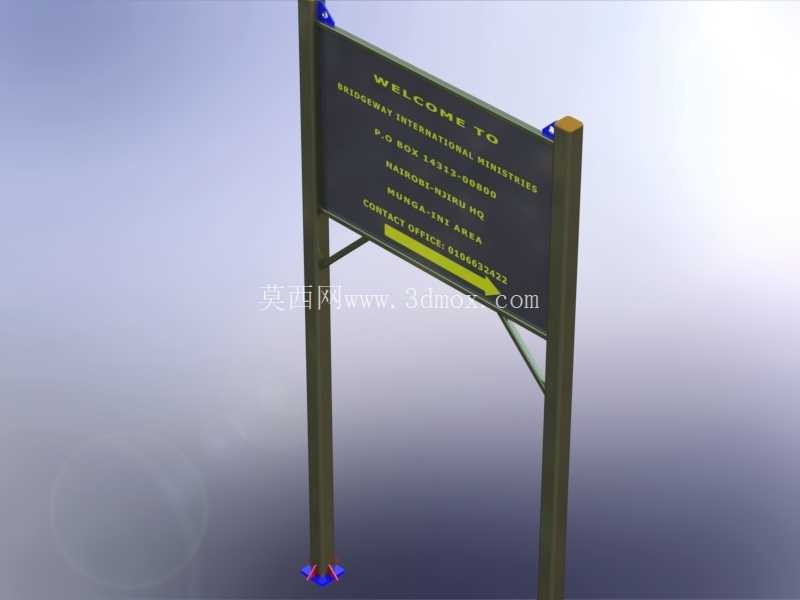

　　牌面和立柱的连接采用斜向支撑辅助加固，在立柱中上部和牌面下边框的位置增设三角斜撑，斜撑和立柱、牌面边框的连接都采用可拆卸的紧固件，一方面是在安装的时候可以微调牌面的水平度，避免地面预埋件微小偏差导致牌面倾斜，另一方面如果后期牌面信息需要更新，只需要拆卸紧固件就能更换牌面板材，不需要整体切割拆除结构。牌面的边框采用折边工艺处理，折边宽度设置为4厘米，既可以遮盖内部衬板的边缘，提升整体的外观整洁度，也能增强牌面自身的结构刚度，避免大风天气下薄板牌面出现共振嗡鸣或者变形凹陷的问题。

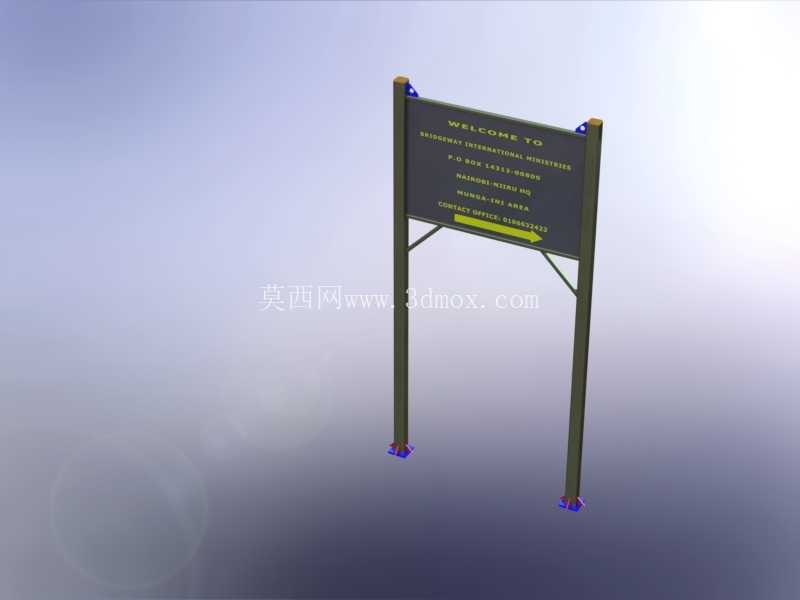

　　立柱底部的安装结构考虑了不同硬化地面的适配性，设计了带安装孔的法兰底座，法兰盘厚度不低于10毫米，每个法兰盘设置4个膨胀螺栓安装孔，安装时只需要在硬化的混凝土地面打出对应深度的孔位，打入膨胀螺栓就能完成固定，不需要做大面积的混凝土浇筑基础，对于临时园区、临时活动场地的指引需求，甚至可以搭配预制的混凝土配重块使用，不需要破坏原有地面结构。牌面顶部做了微小的斜向折边，角度控制在5度左右，下雨的时候雨水可以顺着折边快速从牌面两侧流走，不会在牌面上部积水渗透到边框和衬板的缝隙里，延长内部结构的防锈寿命。

　　从功能特性上看，这个结构没有多余的装饰性构件，所有的结构件都服务于受力稳定和安装维护便捷的核心需求，立柱和牌面的连接节点都做了冗余的受力设计，按照内陆地区常规的10级风载标准做受力校核，保证极端天气下结构不会出现倾覆。牌面的衬板选用复合板材，和表面的印刷标识层贴合平整，不会因为温度变化出现起鼓脱层的问题，整体结构的所有外露金属件都做了对应的表面防腐处理，适配户外长期使用的环境要求。实际安装的时候，两个施工人员配合就能完成整体组装和固定，不需要大型吊装设备，后期如果出现局部构件损坏，只需要更换对应位置的零件，不需要整体报废替换，能有效降低全生命周期的使用成本。
