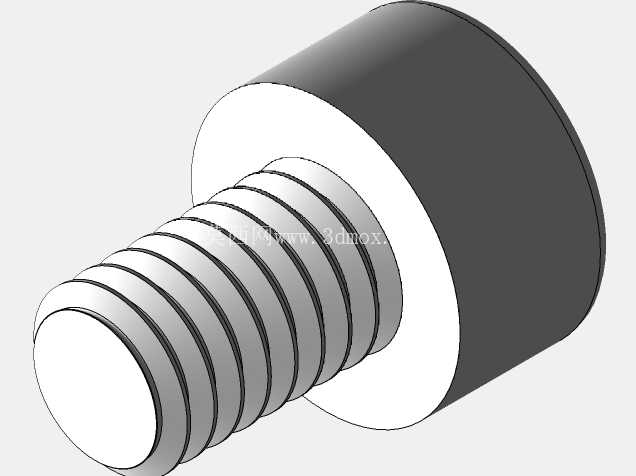

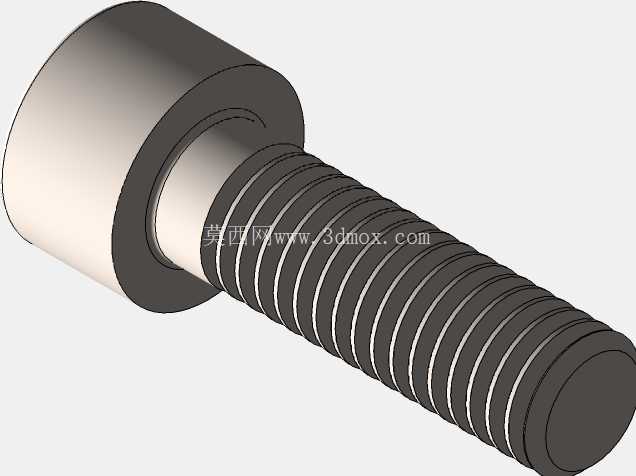

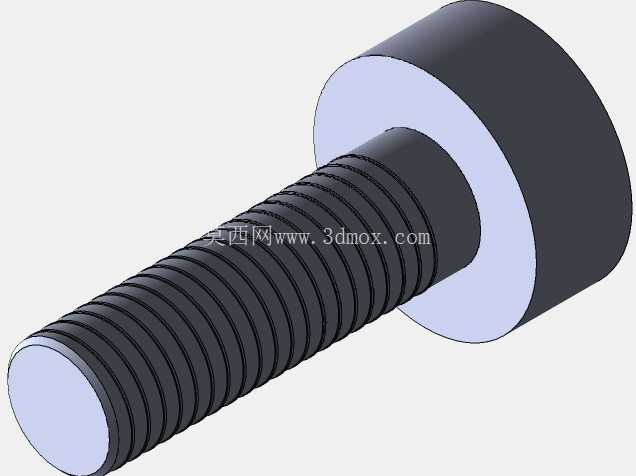

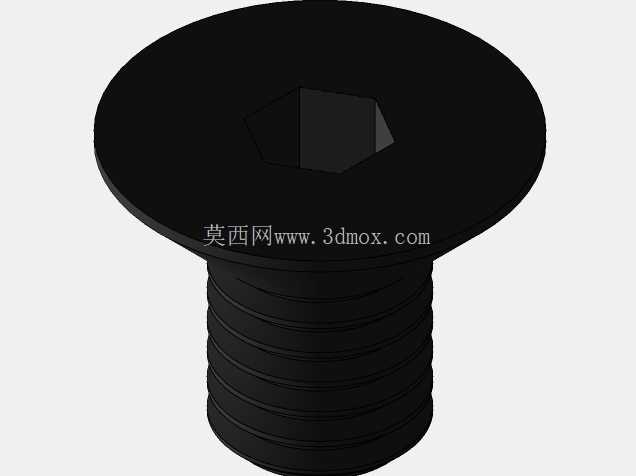

内六角圆柱头全螺纹紧固螺钉结构设计

　　在机械结构装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，从普通民用设备的壳体拼接，到工业生产线的工装夹具定位，再到精密检测设备的部件锁附，都离不开这类标准化零件的支撑。本次设计的内六角圆柱头全螺纹螺钉，针对小空间紧凑装配场景做了结构优化，区别于常规半螺纹螺钉，全螺纹的杆身设计可以适配不同厚度的被连接件，无需额外搭配垫片调整锁附行程，在多层薄板叠装的工况下，能保证每一段螺纹都与被连接件的内螺纹有效啮合，避免出现杆身光杆段卡滞、螺纹啮合长度不足导致的连接失效问题。

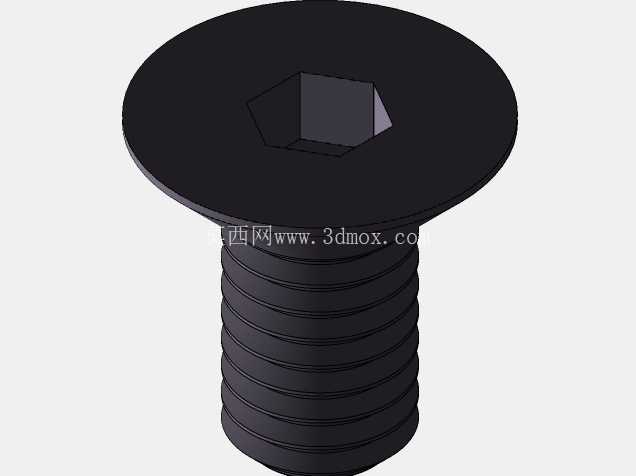

　　从实际装配的使用需求出发，这款螺钉的头部采用标准内六角驱动结构，相比十字槽、一字槽的驱动形式，内六角孔可以承受更大的拧紧力矩，在需要较高预紧力的连接位置，使用配套内六角扳手施加扭矩时，不容易出现滑牙、槽口崩损的问题，同时圆柱头的外形可以完全沉入预制的沉孔内，装配完成后头部不会突出被连接件表面，既可以避免突出的头部剐蹭操作人员或周边管线，也能让设备外表面保持平整，在外观要求较高的消费类设备、防护盖板类部件的连接中，这种沉装设计的适配性更强。

　　设计过程中首先确定了螺纹段的牙型参数，采用普通公制粗牙螺纹，牙型角60度，螺纹大径、中径、小径的公差按照通用紧固件的精度等级取值，保证和市面上同规格的标准内螺纹孔具备完全互换性，不需要针对这款螺钉单独加工特殊规格的螺纹孔。杆身部分和头部的衔接位置做了圆角过渡处理，避免直角连接处的应力集中，在承受交变载荷、冲击载荷的连接场景中，这个过渡圆角可以大幅降低螺钉头部断裂的风险，过往现场装配的失效案例里，不少螺钉断裂都出现在头杆衔接的直角位置，因为热处理后该位置的应力集中系数较高，加上装配时的偏载力矩，很容易出现疲劳裂纹，圆角过渡的设计就是针对这类实际失效问题做的优化。

　　头部的内六角孔深度经过反复校核，既要保证扳手插入后有足够的接触面积传递扭矩，也要避免孔深过大导致头部壁厚不足，降低头部的结构强度。内六角孔的底部做了锥面过渡，方便扳手快速插入对位，在自动化装配的产线上，螺钉通过送钉机输送到电批批头位置时，锥面导向结构可以让批头顺利卡入内六角孔，减少卡钉、对位失败的停机问题。螺钉的末端采用平端设计，区别于锥端、柱端的紧定螺钉，平端端面在拧紧后不会对被连接件的接触面造成压痕损伤，适合两个平面部件的压紧连接，不会因为末端的尖锐结构破坏被连接件的表面镀层或平面度。

　　安装边界方面，这款螺钉的头部外径、头部高度都严格遵循通用紧固件的安装尺寸规范，对应的沉孔加工尺寸可以直接查阅标准机械设计手册取值，沉孔的深度需要略大于螺钉头部高度，保证头部完全沉入后，端面和被连接件表面齐平或者略低于表面，预留0.1到0.2mm的沉孔深度余量，避免因为加工误差导致头部突出。螺纹孔的钻孔深度需要比螺钉拧入深度深2倍螺距以上，防止螺钉拧到底部时，孔底的残留切屑顶住螺钉末端，导致锁附力矩虚高，实际预紧力不足的问题。在不同材质的被连接件上使用时，需要匹配对应的拧入深度：在钢件上连接时，拧入深度不小于1倍螺纹大径；在铸铁、铝合金等低强度材质上连接时，拧入深度需要提升到1.5到2倍螺纹大径，保证螺纹啮合处的承载能力足够，不会出现螺纹滑牙脱出的问题。

　　从应用场景的适配性来看，这款螺钉可以覆盖大部分常规机械装配的紧固需求，不管是钣金机架的拼接、传动部件的定位锁附，还是电气元件的安装固定，都能通过调整螺钉的公称长度来适配不同的连接厚度。全螺纹的设计也让这款螺钉的长度选型更加灵活，不需要像半螺纹螺钉那样严格计算光杆段的长度是否匹配被连接件厚度，只要总拧入深度满足承载要求，就可以正常使用，降低了设计选型时的计算复杂度，也减少了生产现场的备件种类，方便仓储管理。建模过程中对螺纹部分做了工程化的简化处理，在用于装配干涉检查的模型版本里，螺纹采用装饰线表达，减少模型的三角面数量，提升大装配体的打开和运算速度；在用于加工演示、渲染输出的模型版本里，还原了真实的螺纹牙型细节，包括牙顶的圆角、牙底的表面粗糙度特征，让模型的视觉表现更贴近真实零件的加工状态。
