LM系列灯塔用Y型头2寸滑接T柄安装支架

　　在户外临时作业照明、应急抢险照明、大型工地夜间施工照明、赛事活动临时布光等场景中，LM系列移动灯塔是核心的照明承载设备，而安装支架作为灯塔灯组与支撑桅杆的连接核心部件，其结构可靠性、装拆便捷性直接影响整套照明系统的部署效率与使用稳定性。这款适配LM系列灯塔的Y型头安装支架，采用2英寸滑动接头搭配T型手柄的结构设计，正是针对这类场景下的快速装拆、稳固连接需求开发的结构件。

　　从实际工程使用角度看，这类支架首先要解决的是灯组与桅杆的快速对接问题，传统的法兰对接支架需要拧动多颗螺栓，在户外无工具或者光线不足的抢险场景下，装拆效率极低，而2英寸滑动接头的设计，直接匹配LM系列灯塔标准2英寸外径的桅杆杆体，安装时只需将接头套入桅杆端部，滑动到位后通过T型手柄锁紧即可完成固定，全程无需额外辅助工具，单人即可在数十秒内完成灯组的安装固定，拆卸时反向操作即可，大幅缩短了照明系统的部署与撤收时间，尤其适合应急抢险、临时转场这类对作业效率要求极高的场景。

　　T型手柄的设计并非随意选型，从结构受力角度分析，T型结构的手柄可以提供更长的力臂，操作人员无需借助扳手等工具，仅靠手部力量即可提供足够的锁紧扭矩，保证滑动接头与桅杆之间的抱紧力足够，避免户外大风环境下灯组出现偏转、滑落的问题；同时手柄的握持部分做了适配手部操作的尺寸设计，即使佩戴劳保手套操作也能顺利施力，不会出现打滑、硌手的问题，适配工地、抢险现场的实际操作环境。

　　Y型的三头支撑结构是这款支架的核心设计特点，区别于单臂直连的支架结构，Y型的三个支撑臂呈120度左右的角度分布，每个臂体采用方管截面结构，相比同重量的圆管结构具备更高的抗弯截面模量，在承载同等重量的灯组时，臂体的形变量更小，结构稳定性更强。三个臂体的端部可分别固定独立的灯组单元，相比单灯结构可以实现更大范围的照明覆盖，同时三个支撑点的受力会均匀传导到中心的滑动接头上，避免单侧受力导致接头出现偏载磨损，延长接头的使用寿命。

　　从安装边界尺寸来看，这款支架的2英寸滑动接头内径严格匹配LM系列灯塔的标准桅杆外径，配合间隙控制在合理的工程公差范围内，既保证滑动时的顺畅度，不会出现卡滞，又能避免间隙过大导致锁紧后出现晃动。三个Y型臂的长度经过优化设计，在保证足够的灯组安装间距、避免相邻灯组出现光线干涉的前提下，尽可能控制整体外廓尺寸，减少运输存储时的占用空间，臂体端部预留的安装孔位匹配LM系列配套灯组的标准安装孔距，无需额外打孔适配即可直接完成灯组固定，降低现场改装的工作量。

　　表面处理方面，支架整体采用粉末涂层工艺，相比普通的喷漆涂层，粉末涂层的附着力更强，在户外风吹日晒、雨淋、粉尘侵蚀的环境下，不容易出现脱落、锈蚀的问题，能够适应各类恶劣户外作业环境；饰面采用的亮蓝色处理，一方面是在作业现场具备更高的辨识度，避免人员碰撞，另一方面也能提升设备整体的视觉规整度。

　　在结构设计的细节上，滑动接头的内部设置了防滑阻尼衬垫，当T型手柄锁紧时，衬垫会紧密贴合桅杆表面，既可以增大摩擦力提升锁紧可靠性，又能避免金属接头直接与桅杆表面硬接触，刮伤桅杆表面的防腐涂层，长期使用也不会对桅杆本体造成损伤。T型手柄的锁紧螺杆采用了防脱设计，即使拧到最松的状态也不会从接头上脱落，避免户外作业时小零件丢失导致支架无法使用的问题，这类细节设计都是基于大量现场实际使用反馈做出的优化，完全贴合工程现场的实际使用需求。

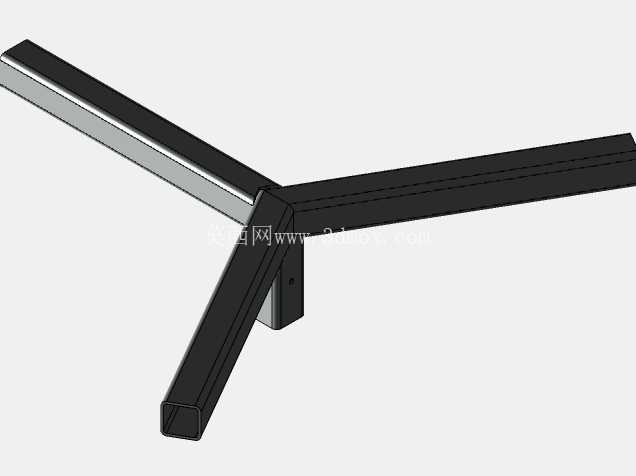

　　从三维建模的角度来看，这款支架的模型完整还原了方管臂的折弯角度、滑动接头的内部结构、T型手柄的装配关系，所有安装孔位、配合尺寸都按照实物1:1还原，结构设计人员在做整套灯塔系统的装配校核时，可以直接调用该模型进行干涉检查、受力仿真分析，无需重新测绘建模，能够大幅缩短整套照明系统的开发周期；设备选型人员也可以通过模型直观了解支架的结构形式、安装尺寸，快速判断是否适配现有桅杆与灯组的配套需求，减少选型失误的概率。
