双坡屋面钢桁架笼式焊接结构设计

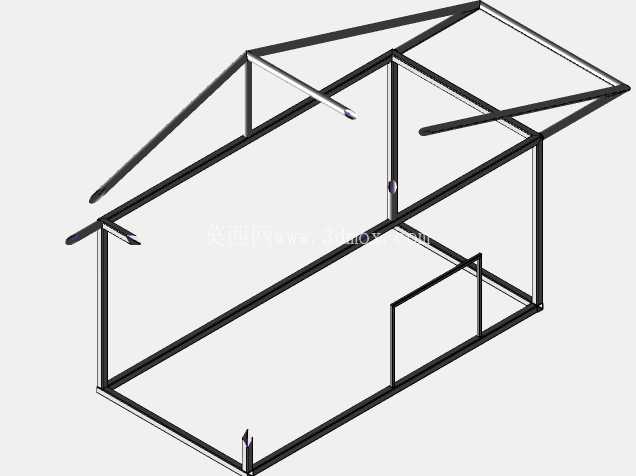

　　下部框架的水平围檩分上下两层布置，下层围檩贴近基础顶面，主要承担侧面围护板材的固定荷载，同时平衡立柱底部的水平剪力；上层围檩位于立柱顶端，作为屋面桁架的支撑基座，两者之间采用满焊连接，焊脚尺寸根据型材壁厚匹配，保证节点处的力传递连续无突变。上部的双坡屋面桁架采用三角形腹杆布置形式，这种形式的腹杆受力路径最短，在相同截面型材的前提下能获得更高的整体刚度，桁架的上弦杆直接匹配屋面彩钢板或阳光板的安装檩条间距，不需要额外附加次檩即可完成屋面板材固定，下弦杆与下部框架的顶层围檩对齐焊接，屋脊位置的节点做了斜向加强腹杆，避免两坡桁架在屋脊处出现应力集中。这套钢桁架笼结构主要面向小型临时建筑、户外设备防护棚、低压户外配电装置遮雨棚这类场景做主体承重骨架使用，日常工况下需要同时承担屋面恒载、常规风载与顶部积雪荷载，同时兼顾侧面围护结构的安装固定需求。从结构受力逻辑来看，整体采用下部长方体笼式框架加上部双坡屋面桁架的组合形式，下部框架采用矩形截面型材做竖向立柱与水平围檩，立柱底部预留与基础预埋件连接的安装端面，所有立柱的垂直度公差控制在1/1000以内，避免竖向荷载传递时出现附加偏心弯矩。

　　设计过程中优先考虑了型材的下料通用性，所有直线段型材的长度都做了模数化归整，减少现场切割的废料率，所有相贯线节点都做了切角适配，保证焊接时杆件之间贴合紧密，不需要额外加塞垫板就能完成满焊作业。从安装边界来看，下部框架的整体长宽尺寸适配常规小型设备的外围防护需求，立柱间距控制在1.2米到1.5米之间，既不会因为间距过大导致侧面围护板材出现挠度变形，也不会因为立柱过密造成材料浪费。屋面的坡度设置为常规的1:2.5，这个坡度在大多数地区都能顺利排走雨水，不会出现屋面积水的情况，同时屋面挑檐伸出下部框架外围300毫米，能有效避免雨水直接冲刷侧面围护结构的拼接缝。

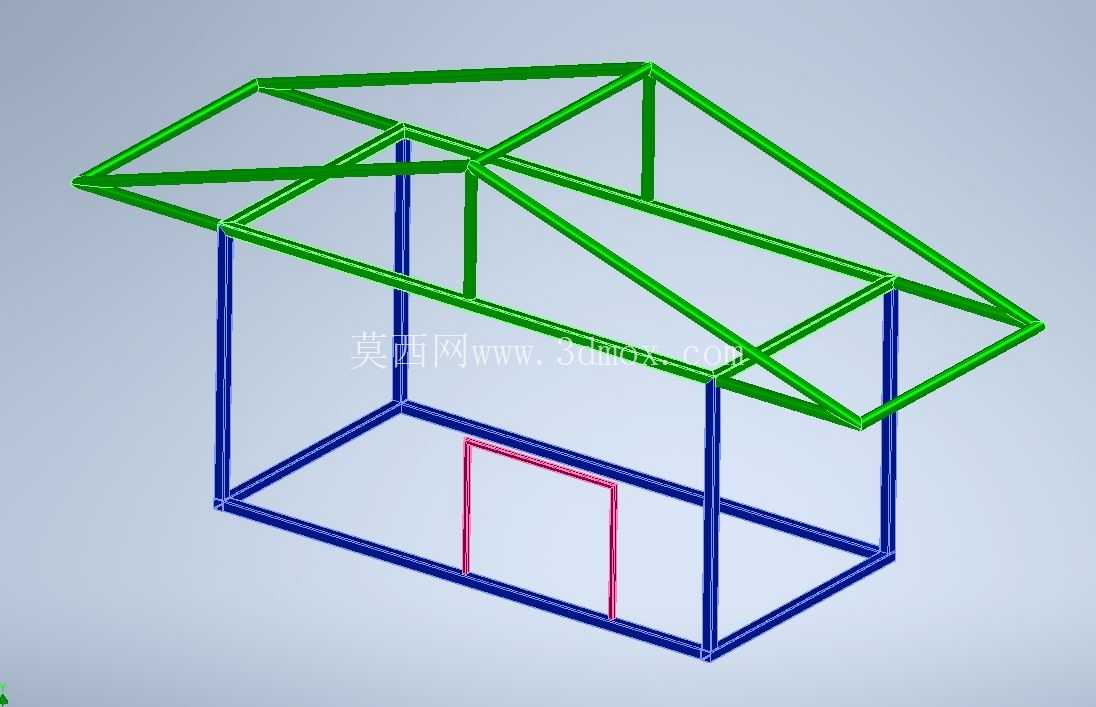

　　侧面预留的门洞位置采用了双竖向型材加顶部水平横梁的加强结构，门洞宽度满足日常人员进出与小型工具搬运的需求，门洞周边的型材壁厚比主体框架型材高一个规格，避免长期开关门带来的振动导致节点焊缝开裂。在受力校核层面，所有杆件的长细比都控制在规范允许的范围内，竖向立柱按压弯构件做稳定性验算，屋面桁架的上弦杆按压杆验算、下弦杆按拉杆验算，腹杆根据受力方向分别按压杆或拉杆验算，所有节点的焊缝强度都不低于母材强度的80%，保证整体结构在设计荷载下不会出现杆件失稳或焊缝开裂的问题。

　　结构整体没有多余的装饰性构件，所有杆件都承担明确的受力作用，整体自重较轻，不需要做大型混凝土基础，采用预埋钢板或者膨胀螺栓就能完成底部固定，安装时可以先在地面将下部框架与屋面桁架分别拼装完成后再整体吊装拼接，大幅减少高空作业的工作量。针对户外使用的场景，所有型材在焊接完成后都预留了除锈与涂装的工艺余量，焊接节点处的焊渣打磨平整后再做防腐涂装，能有效延长户外使用的寿命。侧面的框架预留了统一的安装孔位，不管是安装彩钢夹芯板、钢丝网还是阳光板都能直接适配，不需要在现场重新钻孔破坏型材的防腐层。
