带安装底座的滚轮式张紧支撑结构

　　这套带安装底座的滚轮式张紧支撑结构，在带传动、链传动的工业场景里应用十分普遍，不管是轻工输送线的皮带张紧调整，还是小型设备内部的传动链张紧补偿，都能看到这类结构的身影。日常设备运维中，传动带或者链条在长期运行后会出现蠕变伸长，导致张紧力不足，出现打滑、跳齿、传动精度下降的问题，这套结构就是为了补偿这类伸长量，维持稳定的传动张紧力，同时也能在长跨距传动场景里作为中间支撑，减小传动件的挠曲变形，降低运行过程中的振动和异响。

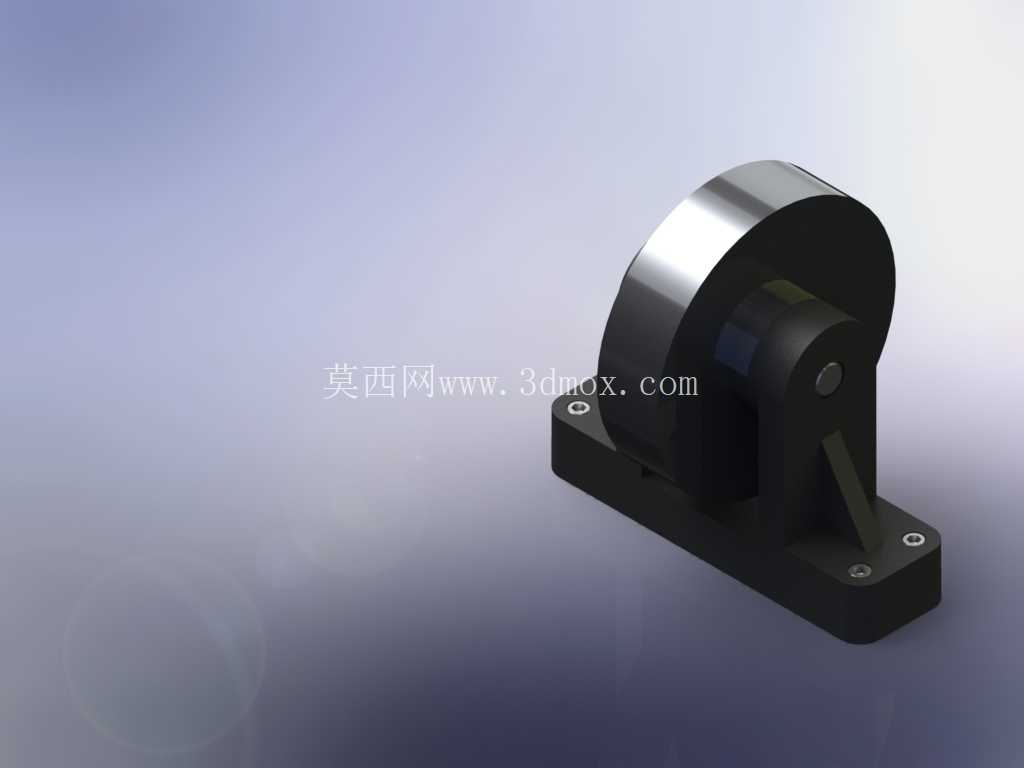

　　从结构设计来看，整体采用分体式装配思路，底部是一体化铣削成型的安装底座，底座上预留了两个沉头安装孔，安装时可以通过螺栓直接固定在设备的安装基板上，沉孔设计可以让螺栓头完全沉入底座平面，不会出现突出的干涉点，也能避免螺栓头在设备运行过程中被剐蹭磨损。底座上方延伸出带加强筋的支撑臂，加强筋采用三角形斜撑结构，直接连接底座安装面和滚轮的转轴支撑座，这种设计可以在不额外增加整体壁厚的前提下，大幅提升支撑臂的抗侧弯刚度，避免滚轮在受到径向张紧压力时，支撑臂出现形变偏移，保证滚轮的回转中心始终和传动件的运动方向保持垂直。

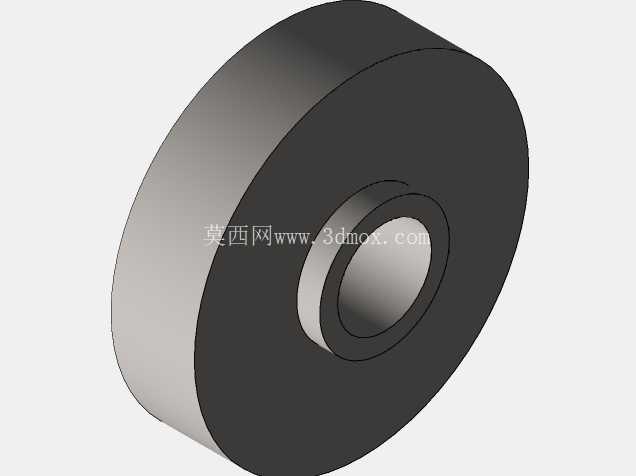

　　滚轮部分采用金属外圈加内部回转支撑的结构，金属外圈做了高光精加工处理，表面粗糙度控制在合理范围，既可以降低和传动带/链条接触时的摩擦损耗，也能避免粗糙表面刮伤传动件的接触层，延长传动件的使用寿命。滚轮的回转中心采用销轴式固定结构，销轴穿过支撑臂的安装孔后做轴向限位，避免滚轮在高速回转过程中出现轴向窜动，同时销轴和滚轮内孔之间预留了合理的配合间隙，既保证滚轮转动灵活无卡滞，也不会因为间隙过大出现径向跳动。在实际安装调试时，这套结构的安装边界需要提前预留足够的调整空间，底座的安装孔可以根据现场需求做成长条孔形式，方便调整滚轮的压紧量，调整时需要保证滚轮的压紧方向和传动件的张紧方向一致，避免出现偏载导致滚轮单边磨损。

　　设计建模过程中，需要重点校核支撑臂的抗弯强度，根据传动系统所需的最大张紧力，计算支撑臂在最大载荷下的形变量，确保形变量控制在允许范围内，不会影响传动精度；同时要校核销轴的抗剪切强度，避免在张紧力过大时出现销轴断裂的问题。滚轮的直径设计也需要结合传动件的最小弯曲半径来确定，不能为了节省空间选用过小直径的滚轮，否则会导致传动带反复弯折出现早期疲劳损坏。另外，滚轮两侧和支撑臂之间需要预留合理的轴向间隙，避免加工装配误差导致滚轮和支撑臂发生摩擦，增加转动阻力。在一些有防尘需求的场景里，还可以在滚轮的回转位置加装防尘密封圈，避免车间内的粉尘、碎屑进入回转配合面，加剧磨损，延长结构的维护周期。这类结构虽然看起来简单，但在传动系统里起到的作用十分关键，设计时如果忽略了刚度、配合间隙、安装调整空间这些细节，很容易在实际运行中出现张紧失效、滚轮偏磨、传动异响等问题，建模时需要把每个装配环节的公差配合、安装干涉都考虑到位，才能保证加工装配后的结构可以稳定运行。
