电源变压器配套注塑模具三维结构设计

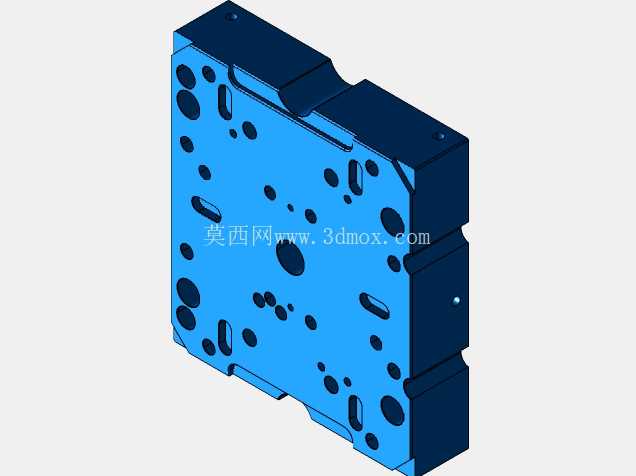

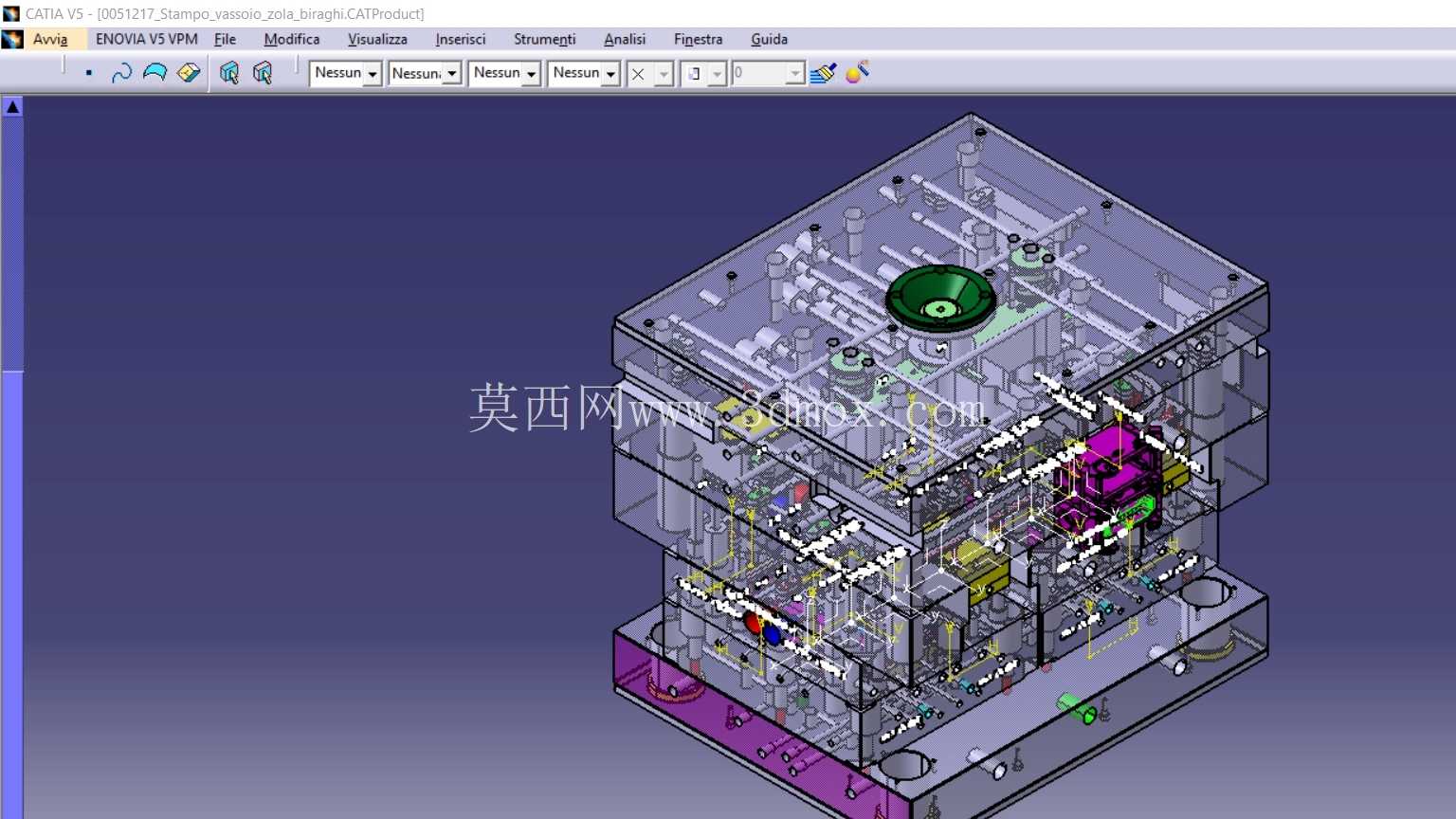

　　这套三维结构针对电源变压器外壳类塑件的注塑成型需求设计，日常应用场景覆盖小型工频电源变压器的塑封外壳生产，这类塑件是电子电工领域电源变压组件的核心防护部件，既要包裹内部铁芯与绕组实现绝缘防护，也要承担外部安装定位、接线端避让的功能，在民用小家电、工业控制板卡供电模块、低压配电辅助电源等场景都有批量使用需求。从实际成型用途出发，这套模具采用细水口模架结构，分型面设置在塑件最大轮廓边界处，开模时可自动切断浇口凝料，减少后续人工修剪工序，适配批量注塑生产的节拍要求。

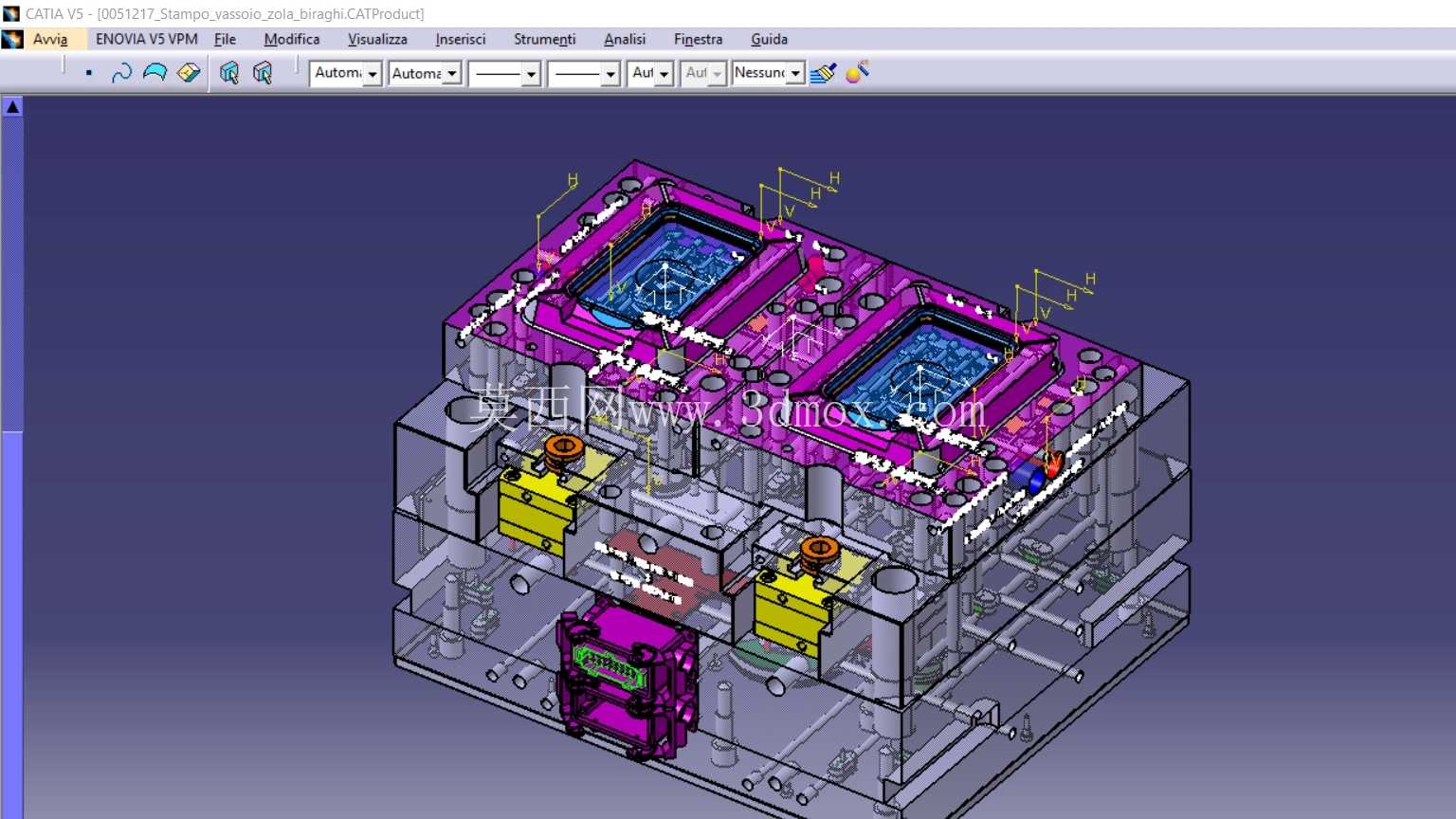

　　设计过程中优先考虑了塑件的结构特殊性：电源变压器外壳带有多组接线端子避让槽、内部绕组限位筋位、底部安装卡扣结构，因此型腔部分采用整体式镶拼结构，既保证了模腔的加工精度，也方便后续易磨损部位的单独更换，降低长期生产的维护成本。抽芯机构针对塑件侧面的卡扣凹槽设计了斜导柱侧抽芯结构，抽芯行程预留足够安全余量，避免开模过程中侧型芯与塑件发生剐蹭，拉伤塑件表面影响装配精度。冷却回路采用随形排布设计，在型腔、型芯内部均设置了循环水路，水路距离模腔表面的距离控制在均匀范围内，保证塑件各部位冷却速率一致，减少因冷却不均导致的翘曲变形，毕竟变压器外壳的安装平面度直接影响后续与线路板的装配贴合度，平面度公差需控制在合理区间才能满足自动化装配的要求。

　　从安装边界来看，模架整体尺寸适配常用的120吨级卧式注塑机安装规格，定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴参数，顶出机构采用顶针与推板结合的复合顶出方式，顶针排布避开塑件表面的外观面与安装贴合面，顶出力分布均匀，避免顶出过程中塑件出现顶白、变形缺陷。导向系统采用导柱导套加精密定位销的组合结构，合模时可实现精准定位，保证型腔与型芯的同轴度，避免出现飞边、错模等成型缺陷。排气槽开设在熔体最后填充的型腔边缘位置，深度控制在塑料溢边值以内，既可以快速排出模腔内的空气，避免塑件出现烧焦、缺胶问题，也不会产生飞边增加后续处理工作量。

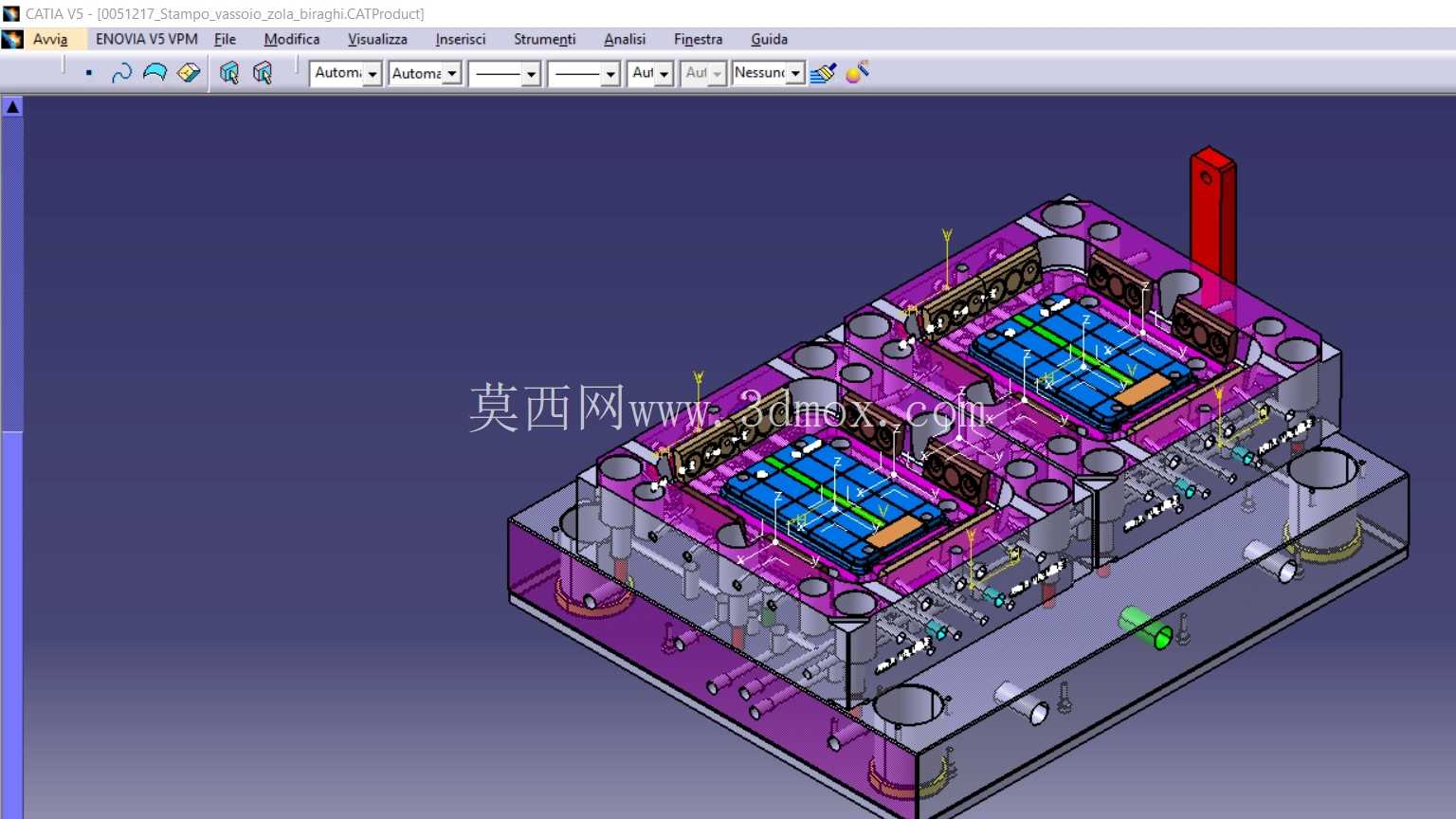

　　在细节设计上，针对变压器外壳需要嵌装金属接线端子的需求，模腔内设置了精准的嵌件定位柱，合模前可将金属端子预先放置在定位柱上，合模后实现嵌件与塑料本体的一体化注塑成型，保证接线端子的位置精度与拉拔强度，满足后续接线装配的力学性能要求。流道设计采用平衡式排布，针对一模两腔的布局，保证两个型腔内的熔体填充压力、填充时间基本一致，让同批次成型的塑件尺寸一致性控制在公差范围内，减少后续选别分组的工作量。整套结构在设计时充分考虑了加工工艺性，所有模仁零件的棱角处均设置了合理的工艺倒角，既方便加工时的刀具避让，也减少热处理过程中的应力集中问题，提升模具零件的使用寿命。
