起重设备及货梯用斜置式控制箱体结构

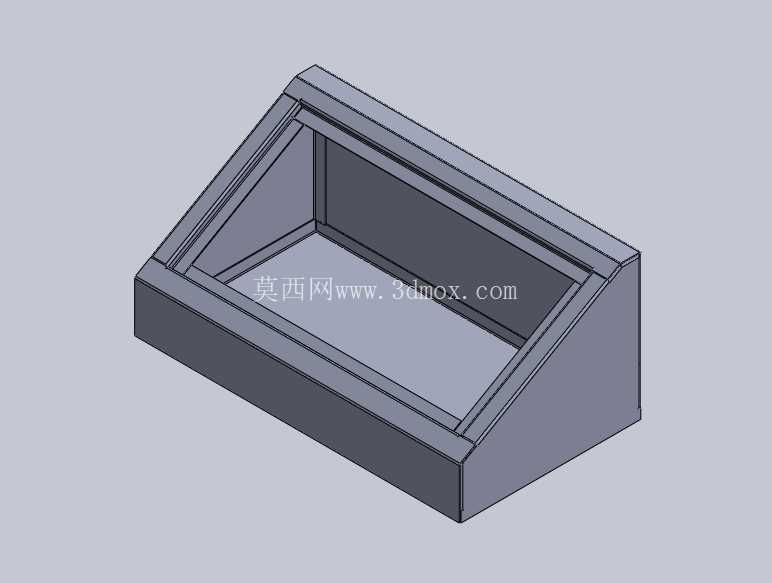

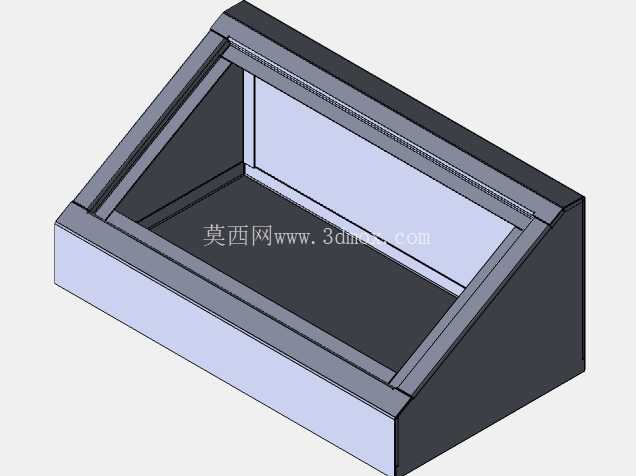

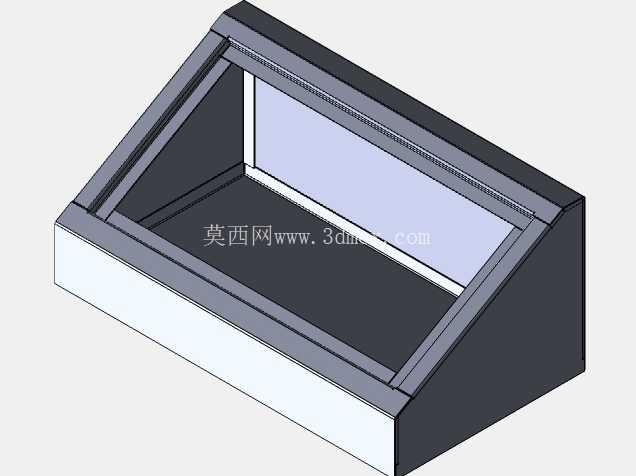

　　在起重卷扬、载货电梯这类需要频繁人工操作指令输入的重载作业场景里，操作端的防护箱体设计往往直接影响现场操作的便利性与元器件的使用寿命，这款斜置式控制箱体就是针对这类场景开发的安装承载结构。从实际工况出发，这类设备的操作位通常设置在设备旁侧的站立操作高度，箱体采用前低后高的斜置台面布局，操作面与水平面形成约15度的倾角，操作人员站立时视线可自然覆盖箱体内部安装的操作按钮、指示灯或者触控显示单元，无需刻意低头或者抬手调整视角，长时间值守操作时能有效降低颈部与手臂的疲劳度，适配车间、货场、仓储区等不同作业环境下的固定操作位安装需求。

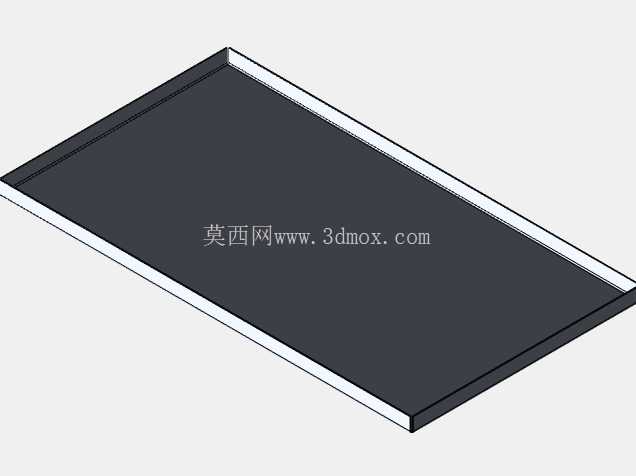

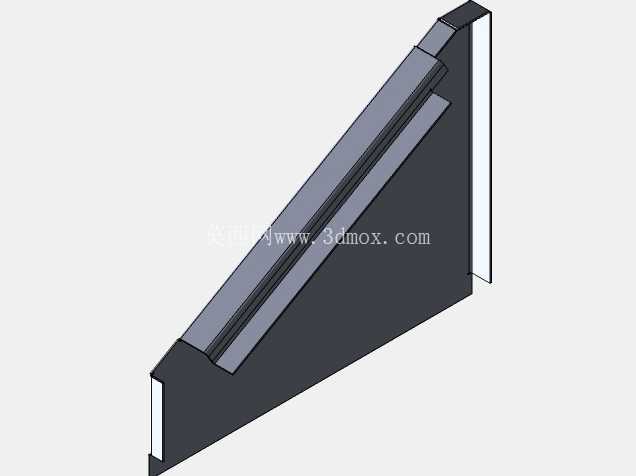

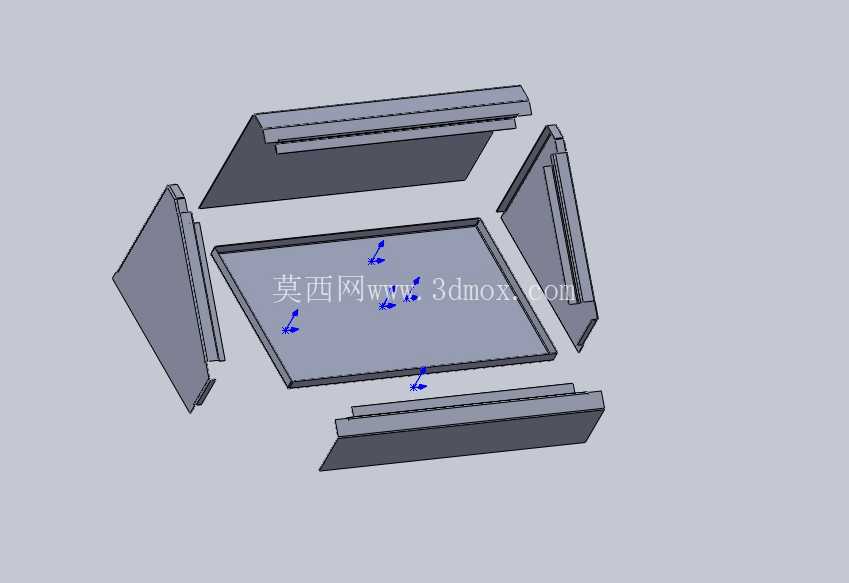

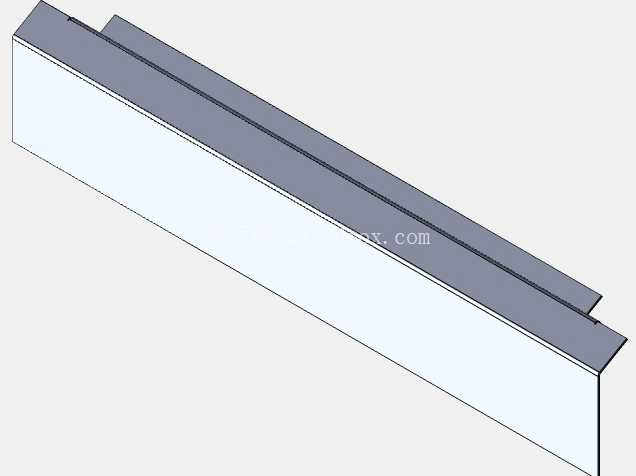

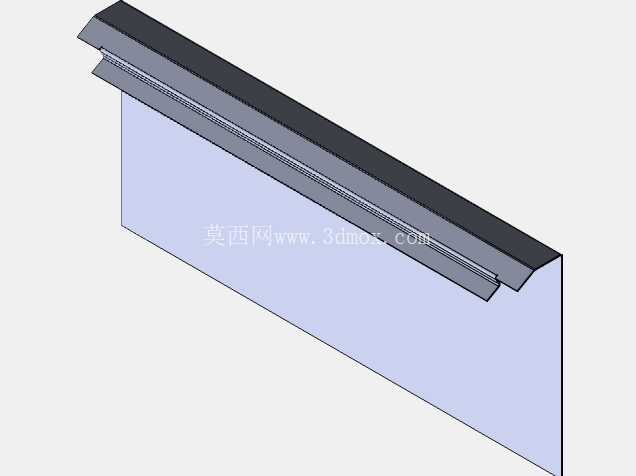

　　箱体整体采用弯折成型的一体式围边结构，底部为平整的安装基面，可直接通过螺栓固定在预制的操作支架或者混凝土台面上，安装边界预留了足够的紧固件操作空间，围边与底部基面的衔接处做了圆弧过渡处理，既可以避免应力集中导致的焊接或者弯折处开裂，也能减少现场安装、维护过程中尖锐边角对操作人员的剐蹭风险。上部的开口区域做了阶梯式的止口设计，用于嵌装透明防护面板或者操作面板安装板，止口的台阶高度可适配厚度3-5mm的面板材料，安装后面板表面与箱体上沿齐平，既可以避免积灰积水渗入箱体内部，也能保证操作面的平整性，减少清洁死角。

　　从内部空间布局来看，箱体的内腔深度做了差异化设计，后侧区域深度更大，可容纳接线端子排、小型继电器、信号转换模块这类尺寸稍大的电控元件，前侧靠近斜置操作面的区域深度稍浅，刚好适配按钮、指示灯、急停开关这类操作元件的安装深度，无需额外增加安装支柱即可完成元件固定，内部走线空间沿箱体侧壁预留了10mm宽的走线槽位，强弱电线路可沿侧壁分开排布，减少信号干扰的同时也方便后期维护时的线路梳理。箱体的侧壁预留了标准的电缆格兰头安装孔位，可根据现场进线方向选择左侧或者右侧进线，孔位的密封结构可满足普通工业环境下的防尘防溅要求，适配无强腐蚀、无爆炸性粉尘的常规工业作业场景。

　　设计过程中充分考虑了现场加工的便利性，所有弯折角度均采用常规钣金加工的标准角度，无需定制特殊弯折模具即可完成加工，板材厚度选用2mm的冷轧钢板即可满足结构强度要求，在承受常规操作按压力度、以及现场轻微碰撞的情况下不会出现明显形变，箱体的边角处均做了钝化处理，表面处理可根据使用场景选择喷塑或者镀锌工艺，适配室内或者半室外的安装环境。不同于常规的直立式控制箱，这款斜置结构的箱体在安装时不需要额外倾斜支架，自身结构即可保证操作面的最佳视角，安装时只需保证底部基面水平即可完成定位，大幅减少了现场安装的调整工作量，同时箱体的整体造型简洁，没有多余的外凸结构，在作业空间相对狭窄的货梯入口、卷扬机操作位旁安装时，不会占用过多的通行空间，也避免了过往物料搬运时剐蹭箱体导致的结构损坏。

　　在元件适配性上，箱体内部的安装孔位采用通用化设计，可适配市面上主流的标准尺寸操作元件，不需要针对特定品牌的元件重新打孔，后期如果需要更换操作元件或者升级控制模块，只需调整内部安装板的固定位置即可完成适配，不需要整体更换箱体，有效降低了设备后期的维护改造成本。箱体的斜置操作面在设计时也考虑了误触碰的防护需求，操作面的倾斜角度使得操作人员只有在正面站立操作时才能顺利触碰到所有操作元件，侧面经过时不会因为肢体剐蹭误触发操作按钮，提升了设备操作的安全性，尤其是在人员走动频繁的仓储作业场景下，这种结构设计能有效减少误操作带来的安全隐患。
