蚱蜢式往复传动引擎结构三维建模

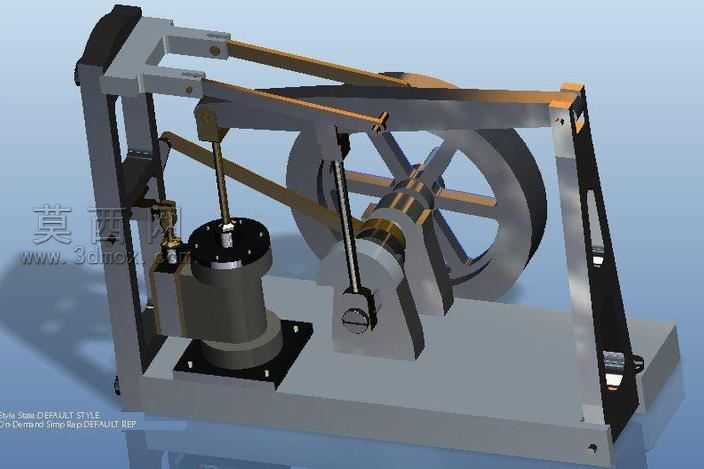

本作品为蚱蜢引擎的三维建模成果，建模过程以还原经典往复式动力机构的运行逻辑为核心目标，依托三维建模软件完成全零件的参数化搭建，从基座框架、传动连杆、大尺寸飞轮、立式气缸到活塞组件、铰接销轴，每一个零件都按照实物机构的比例关系完成尺寸标定，确保各部件装配后无干涉、可模拟真实运行轨迹。建模阶段先完成主体框架的搭建，采用双侧立式支撑结构搭配底部安装平板，为整套传动机构提供稳定的承载基础，支撑臂上预留的铰接孔位严格对齐传动路径的节点位置，保证连杆摆动时的同轴度符合机械运动要求。核心传动部分的建模重点还原蚱蜢引擎特有的连杆布局，连接飞轮与活塞的长摆杆、联动横梁的传动支杆均按照真实机构的铰接关系完成装配约束，大直径飞轮采用轮辐式结构设计，既还原了经典引擎的外观特征，也通过配重结构的建模体现飞轮储能稳速的功能设计。气缸与活塞组件采用立式布局，活塞顶部的铰接结构与传动连杆精准对接，缸体表面的安装法兰、紧固螺栓细节都逐一建模还原，金属部件统一赋予哑光钢质材质，表面做细微的磨砂质感处理，模拟真实机械零件的加工表面效果，连杆与铰接部位做轻微的金属光泽区分，突出运动部件的结构层次。渲染阶段采用柔和的均匀布光，在浅蓝纯色背景下呈现模型的整体结构，通过阴影效果强化各部件的空间位置关系，让整套机构的传动路径清晰可辨。设计思路上以教学实践为核心，完整复现蚱蜢引擎将活塞直线往复运动转化为飞轮旋转运动的全过程，所有铰接位置都保留了合理的装配间隙，既可以用于静态的结构展示，也能够支持运动仿真演示，帮助理解早期往复式动力机构的传动原理，整套模型结构完整、细节到位，可作为机械原理教学、机构设计参考的直观三维素材。
