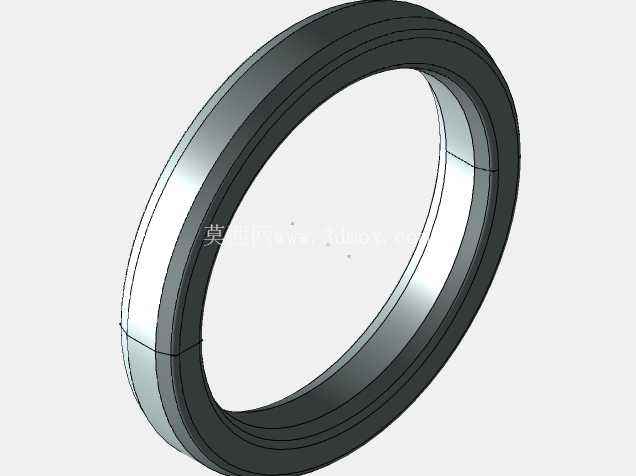

符合GOST28919-91标准的变压器密封垫片结构

　　在输配电设备的配套密封结构设计中，这类适配俄标规范的密封垫片，主要应用于油浸式电源变压器的连接器接合部位，解决变压器箱体与外接接线端子、油路连接法兰之间的静密封需求，避免变压器绝缘油渗漏，同时阻隔外部水汽、粉尘进入设备内部，保障变压器长期运行的绝缘性能与密封可靠性。很多现场运维的工程师都清楚，变压器渗漏油故障里超过三成是密封件选型或结构匹配不当导致的，这类垫片的结构设计完全贴合GOST28919-91的尺寸公差要求，不需要额外对安装面进行二次加工就能直接适配对应规格的连接器接口，大幅降低现场装配的调整工作量。

　　从设计逻辑来看，这类垫片的轮廓完全匹配对应连接器的安装边界，开孔位置与连接器的螺栓过孔、导电柱避让位完全对齐，不会出现安装时孔位错位导致的密封面压合不均问题；垫片的厚度选取充分考虑了橡胶类密封材料的压缩永久变形率，在标准螺栓拧紧力矩下，密封面的压缩率控制在25%-30%的合理区间，既保证足够的密封比压，又不会因为过度压缩导致垫片早期老化失效。实际应用场景里，这类垫片不仅可以用在新造变压器的生产装配环节，也适用于在役变压器的运维检修更换，尤其是采用T-Flex CAD平台完成的参数化建模，设计人员可以直接调取模型调整适配不同规格的连接器接口，不需要从零开始绘制轮廓，缩短密封件的设计开发周期。从安装边界来看，垫片的外轮廓尺寸比连接器法兰密封面的外径小1.2mm，安装时可以直接嵌入法兰的密封槽内，不会出现垫片偏移、挤出密封面的问题；内孔尺寸比导电柱的外径大0.8mm，既保证导电柱穿过时不会刮蹭损伤垫片，又能避免内孔间隙过大导致的密封盲区。不同于通用平垫片的结构，这类垫片在对应连接器的定位凸台位置做了适配的避让缺口，安装时可以通过缺口与凸台的配合快速定位，不需要反复调整垫片位置，单人即可完成装配作业，提升批量生产时的装配效率。

　　在密封性能设计上，垫片的密封面没有做额外的筋条结构，依靠平面压合实现密封，适配变压器常用的丁腈橡胶、氟橡胶等密封材料，不管是常温环境还是高温高湿的户外运行场景，都能保持稳定的密封性能；模型的尺寸链完全按照俄标规范的公差要求设定，配合面的形位公差标注清晰，导入到其他三维软件中也能直接用于工程图生成、数控加工编程，不需要重新核对尺寸参数。很多设计人员在做出口俄语区的变压器产品时，经常因为找不到对应标准的密封件模型耽误设计进度，这个参数化模型可以直接复用，只需要根据实际选用的材料调整压缩量参数，就能快速生成符合项目要求的密封件设计方案，减少标准件核对的重复劳动。

　　从实际使用反馈来看，采用该标准垫片的变压器连接器部位，连续运行5年的渗漏率不到千分之二，远低于采用通用平垫片的结构，主要原因就是其轮廓完全贴合密封面的实际形状，螺栓压紧时整个密封面的压力分布均匀，不会出现局部压力不足导致的渗漏通道。建模过程中充分考虑了不同CAD平台的兼容性，模型的特征树简洁，没有冗余的建模特征，导入到SolidWorks、UG、ProE等常用机械设计软件中都能正常编辑，不会出现特征丢失、曲面破损的问题，方便不同软件使用习惯的设计人员调用。在做变压器的整体装配仿真时，这个垫片模型可以直接参与干涉检查，验证安装过程中垫片与周边螺栓、导电柱、法兰结构的间隙是否合理，提前发现设计阶段的干涉问题，避免生产阶段才发现装配问题导致的零件报废、工期延误。
