电力设备用模块化金属支撑框架结构

　　在电力输配、工业电控场景中，电源类设备的内部支撑框架是保障元器件排布稳定性、预留检修操作空间的核心结构件，这类框架多采用标准型材拼接成型，无需复杂的一体铸锻工艺，就能适配不同功率等级电源变压器的安装需求。从结构设计逻辑来看，该框架采用分层分格的空间桁架式布局，横向与纵向的型材通过角部连接件形成刚性连接，整体无多余的冗余结构，在保证整体抗形变能力的前提下，尽可能压缩了非必要的材料占用。框架的分格尺寸并非随意设定，每一层的竖向净空、每一格的横向跨度，都匹配常规电源变压器内部的绕组模块、整流单元、接线端子排的标准安装尺寸，既可以让不同功能的电气模块直接嵌入对应格位完成固定，也能在格位之间预留足够的走线间隙，避免强电线路与弱电信号线路出现交叉干扰。

　　从安装边界维度考量，该框架的外轮廓尺寸适配常规落地式电源变压器的柜体内部安装空间，底部预留的型材支脚高度，刚好匹配柜体底部的绝缘垫安装位，不需要额外切割调整就能直接落位固定；框架侧面的型材上预留了通用的安装孔位，既可以通过螺栓直接与柜体侧板完成刚性连接，也能加装滑动导轨实现框架整体抽拉，方便后期运维时对内部元器件进行检修更换。框架的型材选型兼顾了结构强度与轻量化需求，采用薄壁矩形金属型材，相比厚重的钢板焊接结构，整体重量降低近四成，同时型材的截面惯性矩经过核算，在满装电气元器件的工况下，框架中部的最大挠度控制在允许范围内，不会因为长期承重出现型材弯曲、格位错位的问题。

　　在实际应用场景中，这类框架不仅可以用于电源变压器的内部支撑，经过尺寸调整后也能适配工业控制柜、变频驱动柜的内部承载需求，模块化的拼接结构让设计人员不需要从零开始搭建三维模型，只需要根据具体的柜体尺寸、元器件排布方案，调整对应型材的长度、增减分格数量，就能快速生成适配不同项目的框架结构，大幅缩短结构设计阶段的周期。设计过程中需要重点关注角部连接节点的强度校核，因为整个框架的载荷都通过角部连接件传递，节点处的螺栓规格、连接件厚度都要匹配对应格位的承载重量，避免出现满载情况下节点开裂、框架散架的风险。另外框架的分格布局还要考虑电气元器件的散热需求，每一层格位的上下方都预留了足够的空气流通通道，不会因为型材遮挡导致元器件工作时产生的热量淤积，保障电源设备长期稳定运行。框架表面不需要做复杂的装饰处理，只需要做基础的防锈镀锌或者喷塑处理，就能满足工业场景下的防腐蚀、防氧化要求，处理后的型材表面光滑无毛刺，不会在安装、检修过程中划伤操作人员或者破坏线缆绝缘层。

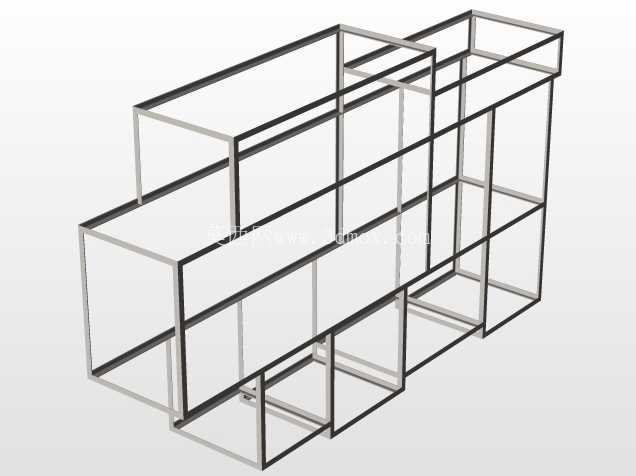

　　从建模实现的角度来看，这类框架结构采用自顶向下的设计思路效率最高，先根据安装边界确定整体外轮廓的骨架草图，再逐段生成对应位置的型材特征，最后添加角部连接件、安装孔位等细节特征，整个建模过程不需要复杂的曲面操作，重点在于保证每一段型材的对接位置精准，没有出现间隙或者重叠的装配错误，同时所有安装孔位的位置、尺寸都要匹配对应的安装标准，避免后期生产加工时出现孔位错位无法装配的问题。
