EPDM材质仪表垫支撑固定结构件

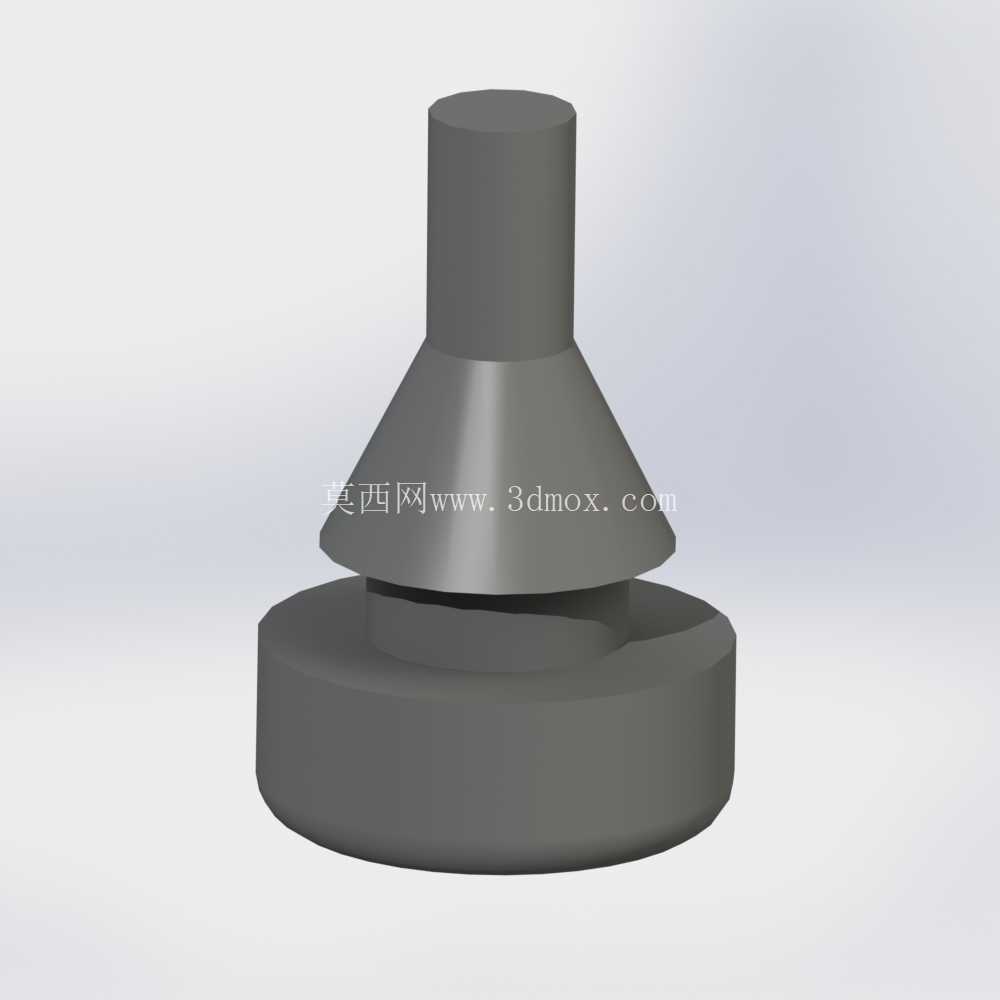

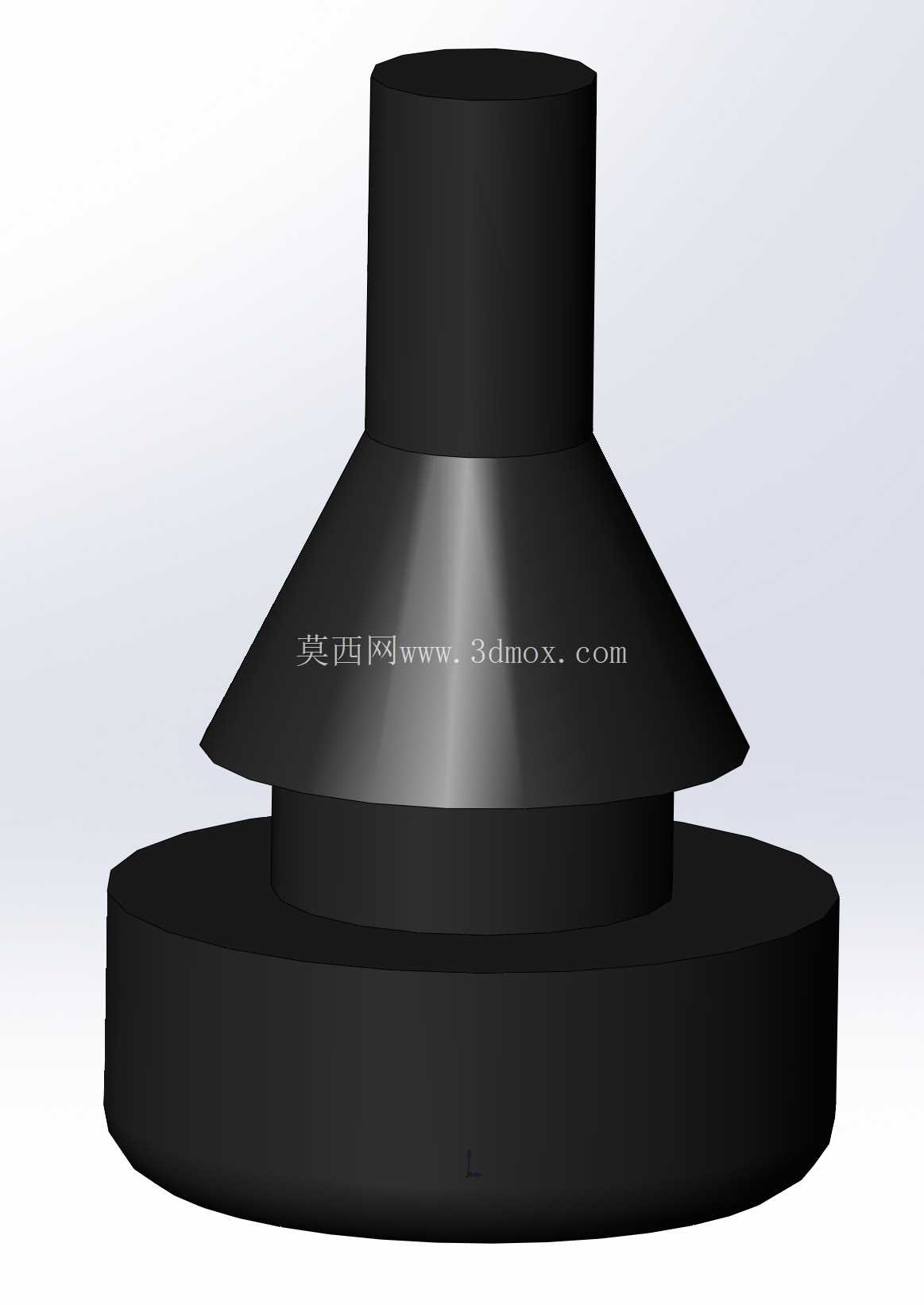

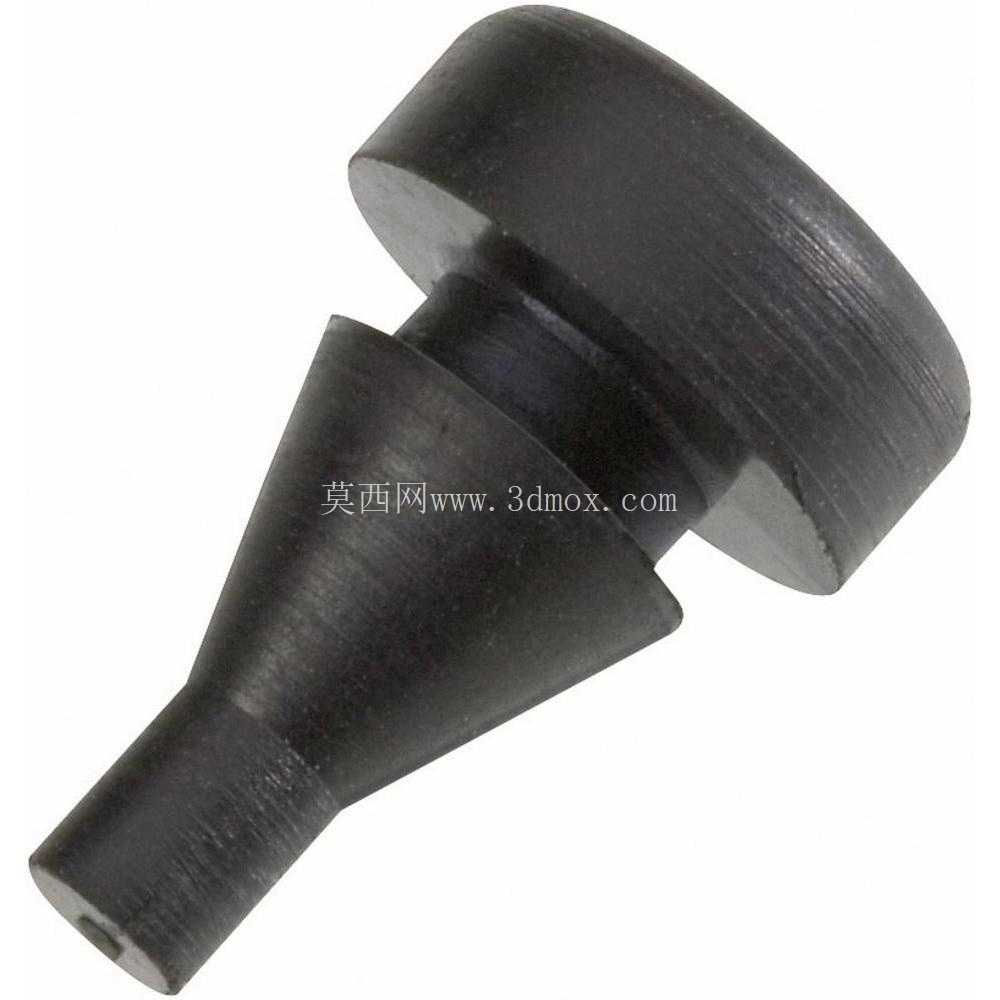

　　该结构件为仪表安装配套的橡胶支撑固定件，主体采用EPDM62黑色橡胶材质成型，核心作用是在仪表与安装基座之间形成缓冲隔层，同时承担定位支撑功能，避免硬质安装面直接接触仪表壳体造成的应力集中，也能阻隔设备运行过程中传递的小幅振动，降低仪表内部精密元件受振动影响出现偏移、接触不良的概率。从结构形态来看，整体采用三段式同轴设计，底部为大直径圆盘基座，安装时可完全贴合安装面板的预留沉台，增大接触面积分散压紧力，避免局部压强过大压损面板涂层或橡胶件本身；中部为锥形过渡段，锥面角度经过匹配计算，既可以在安装时自动导正位置，抵消安装孔位的小幅同轴度偏差，也能在受到侧向冲击力时通过锥面的形变分散侧向载荷，避免根部出现应力断裂；顶部为小直径圆柱凸台，可直接插入仪表底部的预留安装孔内，实现径向定位，防止仪表安装后出现周向转动或径向窜动。

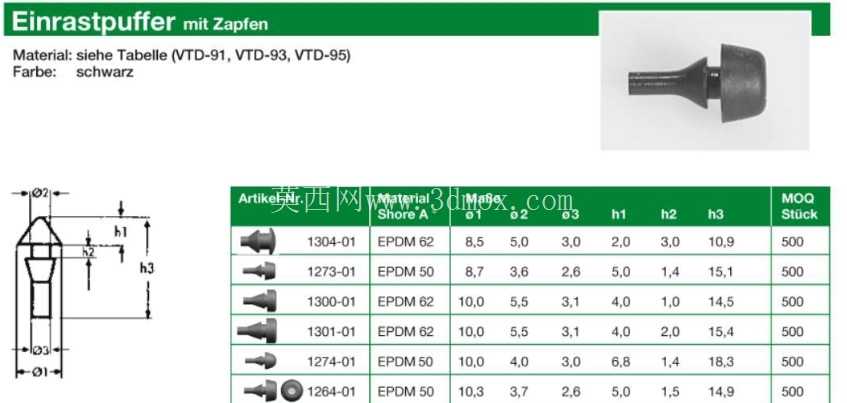

　　尺寸边界上，安装适配的空间范围为直径方向不超出底部圆盘轮廓，高度方向匹配10×15.4mm的安装空间，安装时无需额外加工复杂的定位槽，仅需在安装面板上开出对应直径的过孔，将底部圆盘嵌入沉台后压紧即可完成固定，安装效率远高于传统的多螺丝固定方式。在实际工业场景中，这类橡胶支撑件常应用在控制柜内仪表、机载设备仪表、工业生产线检测仪表的安装工位，尤其是在存在持续小幅振动的设备上，EPDM材质本身具备耐老化、耐弱酸碱、耐温范围宽的特性，可在-40℃到120℃的环境下长期保持弹性，不会出现普通橡胶件长期使用后硬化开裂、失去缓冲能力的问题。

　　设计过程中重点考量了橡胶件的压缩形变率，各段的壁厚经过反复校核，当受到额定压紧力时，整体压缩量控制在15%以内，既可以保证足够的压紧摩擦力防止松动，也不会因为压缩量过大导致橡胶件出现永久形变，丧失缓冲定位能力。锥形过渡段的表面做了顺滑处理，没有尖锐棱角，避免安装过程中刮伤仪表壳体的喷塑层，也能减少应力集中点，延长橡胶件的疲劳寿命。底部圆盘的下表面设计为微磨砂质感，可增大与安装面板之间的摩擦力，即使在没有额外涂胶固定的情况下，也能抵抗一定的侧向推力，不会轻易出现移位。

　　顶部圆柱凸台的直径公差控制在合理范围内，与仪表安装孔采用间隙配合，安装时无需大力按压即可顺利插入，同时配合间隙不会过大导致定位精度不足，可将仪表的径向偏移量控制在0.2mm以内，满足多数工业仪表的安装定位精度要求。这类结构件虽然属于小型配套零件，但在仪表安装系统中承担着不可替代的作用，很多现场仪表出现的读数不准、元件松动、壳体磨损问题，往往都是因为缺少合适的缓冲支撑件，或是支撑件的结构设计不合理导致的。在建模过程中，需要重点保证各段同轴度，以及锥面与圆柱、圆盘衔接处的圆角过渡，避免出现直角棱边，因为橡胶件在直角位置很容易因为应力集中出现撕裂，尤其是在反复受振动载荷的工况下，微小的初始裂纹会快速扩展最终导致零件失效。另外EPDM材质的收缩率在建模时也需要纳入考量，不同硬度的EPDM硫化成型后的收缩率存在差异，62硬度的EPDM收缩率通常在1.5%-2%之间，建模时需要提前预留收缩余量，保证成型后的零件尺寸符合安装要求。
