可拆卸折叠式户外便携烧烤炉结构设计

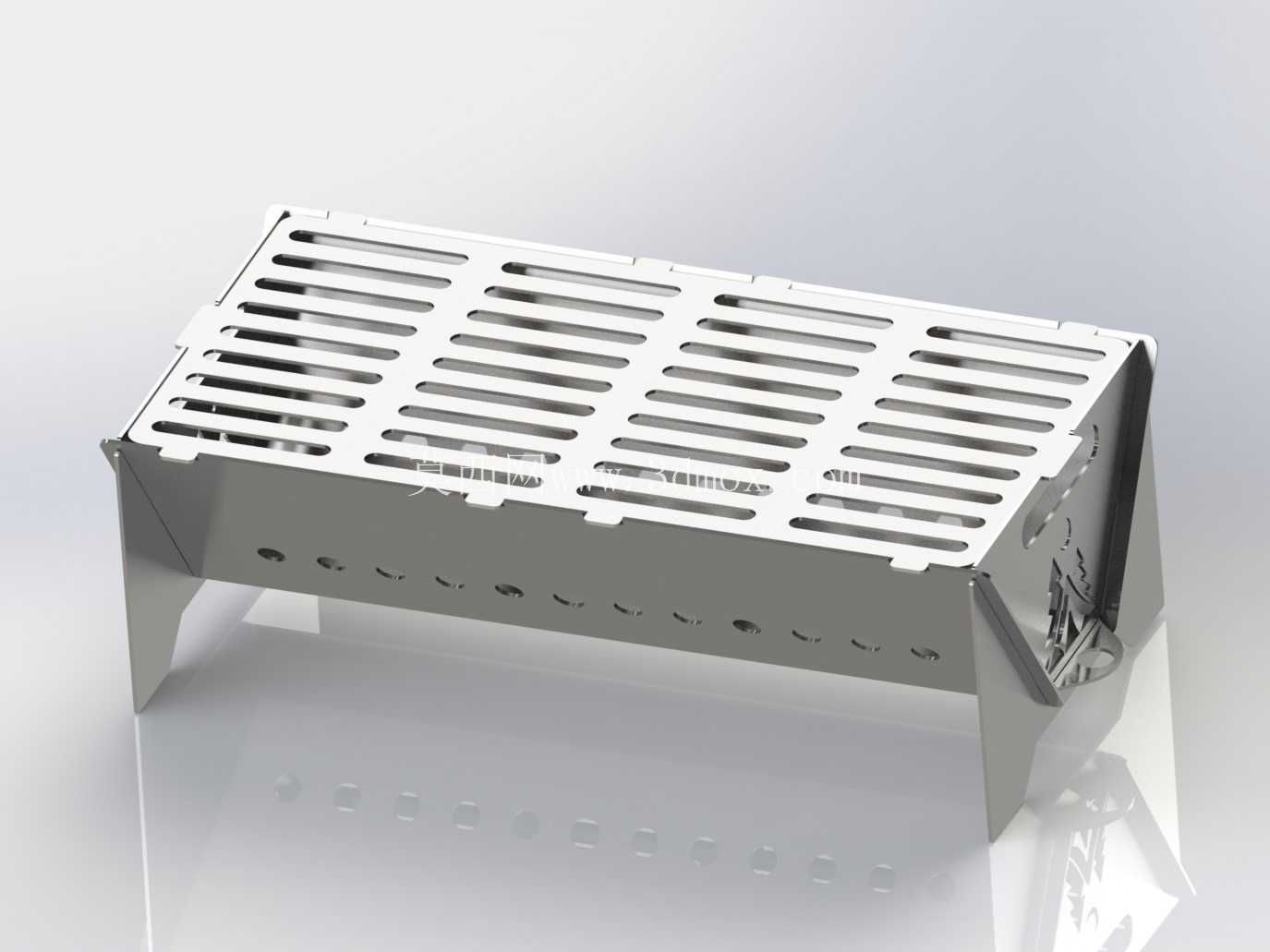

　　这款可拆卸烧烤炉的结构设计，核心围绕户外露营、近郊自驾、庭院小聚这类轻量化户外烹饪场景展开，区别于传统固定式焊接烤炉，整套结构完全采用无额外紧固件的钣金折弯互锁逻辑，所有部件均可拆解为平板状，收纳后可直接放入常规露营背包侧袋或车载储物格的边角位置，完全不占用规整储物空间。从实际使用逻辑来看，烤架部分采用等距长条格栅冲孔设计，格栅间隙控制在8mm，既可以避免小块食材掉落至炭腔，又能保证炭火的热辐射直接接触食材底部，同时格栅的凸起翻边结构可以让食材与烤网之间形成1.5mm的空气层，避免食材长时间接触高温金属面出现焦糊粘连。

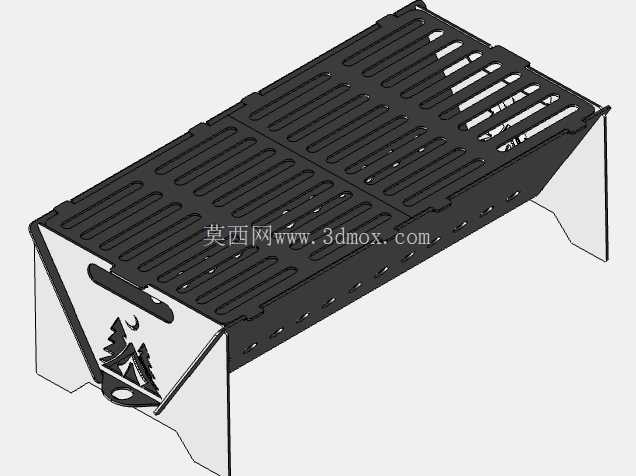

　　炭腔主体采用单块钣金折弯成型，两侧的支撑腿直接从炭腔侧壁一体裁切折弯而出，展开后支撑腿与炭腔底面形成120度支撑角，无需额外螺丝或卡扣固定，依靠钣金自身的折弯强度即可承载3kg以内的食材与炭火总重量，放置在不平整的草地或砂石地面时，可通过轻微调整支撑腿的折弯角度来适配地面坡度，保证炉体整体水平。炭腔侧壁的通风孔采用错落排布的圆孔设计，开孔位置距离炭腔底面20mm，刚好对应木炭堆积的中层高度，自然通风状态下即可形成稳定的侧向进风气流，无需额外配置鼓风机就能维持炭火充分燃烧，同时通风孔的开孔直径控制在6mm，可避免木炭燃烧后的炭渣从孔位漏出弄脏地面。

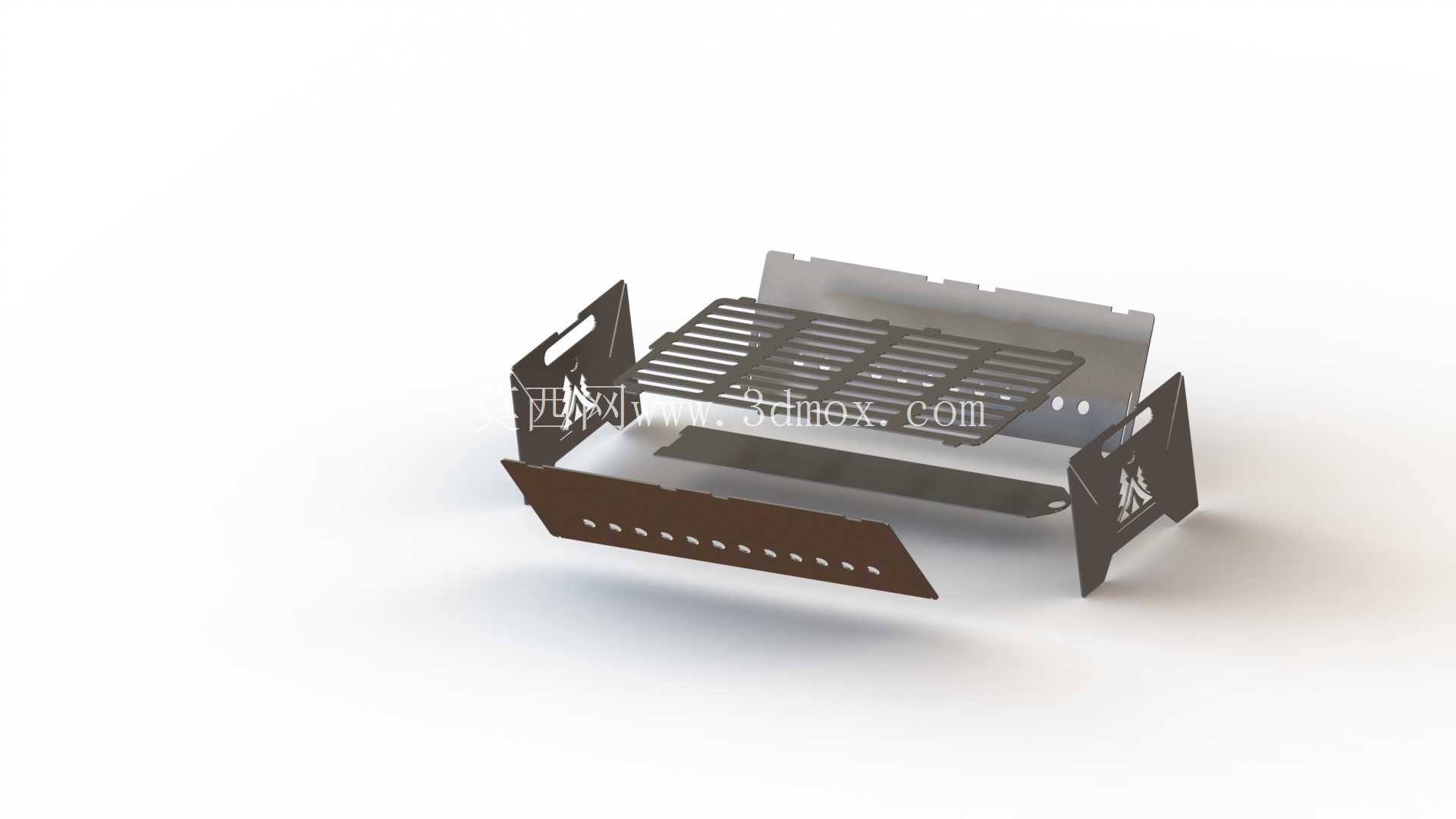

　　烤网与炭腔的配合采用嵌入式搭接结构，烤网四周的折弯边刚好卡入炭腔顶部的翻边内侧，搬运过程中不会出现烤网滑落的情况，拆解时只需向上抬起烤网即可分离，所有部件接触位置均采用大圆角过渡，无尖锐毛刺，组装和拆解过程中不会划伤手部。从安装边界来看，整套炉具展开后整体长度为350mm，宽度为220mm，炭腔深度为100mm，支撑腿展开后总高度为150mm，这个高度刚好适配成年人坐姿烧烤时的操作高度，无需弯腰操作；收纳状态下所有部件叠合后的总厚度仅为25mm，相当于一本普通杂志的厚度。

　　结构设计过程中特意规避了易积灰的死角，所有折弯位置均采用大圆弧过渡，使用后只需将炉体倒置轻敲侧壁，即可将炭灰全部倒出，擦拭后即可收纳，不会出现炭灰卡在拼接缝隙中难以清理的问题。炭腔底部特意预留了10mm的积灰空间，燃烧后的炭灰会直接落入该空间，不会堆积在木炭底部堵塞通风孔，持续燃烧2小时左右也不会出现通风不畅导致的炭火熄灭问题。烤网的格栅条采用向上凸起的冲压成型结构，相比普通焊接烤网，整体结构强度提升40%以上，放置整排肉类食材时不会出现格栅变形下凹的情况，同时冲压成型的格栅表面无焊接焊点，长期高温使用后也不会出现焊点脱落生锈的问题。整套结构的所有部件均采用等厚度钣金加工，无特殊异形零件，加工时只需通过激光切割下料、数控折弯两道工序即可完成所有部件生产，无需焊接、铆接等额外加工工序，加工成本低且量产一致性好，组装过程无需任何辅助工具，单人10秒内即可完成全部组装或拆解操作，非常适合轻量化户外出行的使用需求。
