StepcraftM系列CNC设备适配主轴固定支架

　　桌面级CNC加工设备在小批量非标零件加工、创客模型制作、小型工装治具打样场景中，主轴的固定刚性直接决定加工精度与切削稳定性，尤其是搭载ATC自动换刀模块的AMB电主轴，自身重量与换刀时的冲击载荷对安装支架的结构强度提出了更高要求，这款适配Stepcraft M系列机型的主轴支架，正是针对原有标配支架刚性不足、换刀工况下易出现振纹的痛点做的结构优化设计。

　　从实际安装边界来看，支架的安装底板完全匹配Stepcraft M系列机型的Z轴滑台安装孔位，不需要对原有设备的滑台结构做任何二次加工，底板上的四个沉头安装孔位置公差控制在±0.02mm范围内，能保证安装后支架与Z轴滑台的贴合面无间隙，避免因安装错位带来的主轴垂直度偏差。夹持主轴的圆筒部分内径与AMB主轴的安装轴径做了H7/h6的间隙配合设计，既能保证主轴装入时的顺畅度，又能通过侧壁的四个锁紧螺丝将主轴完全抱紧，锁紧后圆筒的圆度变形量控制在0.01mm以内，不会出现夹伤主轴外壳或者夹持偏心的问题。

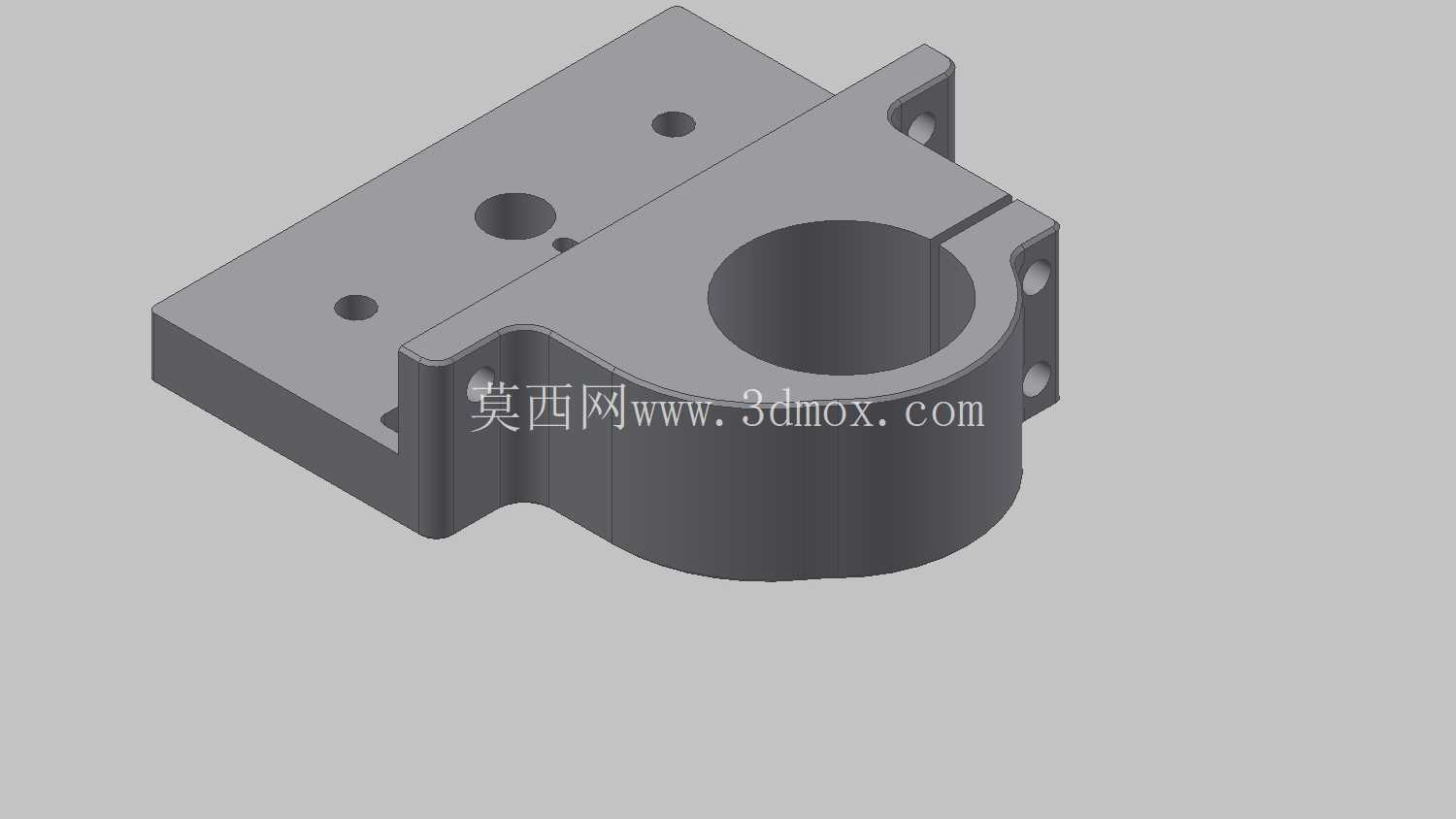

　　结构设计上，这款支架没有采用原有薄壁L型的结构形式，而是在底板与圆筒夹持部之间做了大圆弧过渡的加强筋结构，过渡区域的壁厚均匀控制在8mm，相比原有支架4mm的壁厚，整体抗扭刚性提升了60%以上，在进行铝件铣削、硬木雕刻等大切削量工况时，支架自身的形变量可以控制在0.005mm以内，有效减少切削振纹的产生。同时针对ATC自动换刀模块的安装需求，支架在圆筒的上下端面都预留了模块安装定位孔，定位孔的位置与AMB主轴配套ATC模块的安装孔完全对应，不需要额外打孔即可直接固定换刀模块，避免用户自行改装时出现孔位偏差导致换刀卡滞的问题。

　　从实际使用场景出发，这款支架的外形尺寸完全适配Stepcraft M系列机型的Z轴行程范围，安装后不会超出设备原有加工边界，也不会和X轴的行程限位块产生干涉，支架的所有外露棱边都做了R2的倒角处理，安装调试时不会划伤操作人员。夹持圆筒的侧壁开了2mm宽的伸缩缝，配合四个M5的内六角锁紧螺丝，可以实现对主轴夹持力的线性调节，针对不同加工工况可以灵活调整锁紧力度，比如进行软塑料雕刻这类低载荷工况时可以适当减小锁紧力，方便快速调整主轴伸出长度，进行金属铣削这类高载荷工况时则可以将螺丝完全锁紧，保证主轴的固定刚性。

　　在安装适配性上，这款支架除了适配标配的AMB带ATC模块主轴外，也可以兼容同直径规格的其他风冷主轴，只需要根据实际主轴的轴径微调锁紧螺丝的进给量即可，不需要更换支架。底板上的两个定位销孔可以和Z轴滑台上的定位销完全配合，安装时不需要反复打表找正主轴垂直度，只要将定位销对准孔位推入后锁紧安装螺丝，就能保证主轴与工作台面的垂直度在0.01mm/100mm范围内，大幅降低设备调试的时间成本。针对加工过程中产生的切屑堆积问题，支架的底板表面做了15度的倾斜导屑面，加工时产生的铝屑、木粉会顺着斜面滑落，不会堆积在安装孔位或者锁紧螺丝位置，日常清理维护更加方便。
