仿苏式阳台悬挑支撑结构设计方案

　　该结构针对老式住宅阳台悬挑受力不足的改造场景设计，核心解决传统阳台挑梁根部应力集中、长期荷载下挠度超标的工程痛点，适配砖混结构老楼阳台加固、低层自建住宅阳台新建两类核心应用场景，可直接作为现场施工的结构受力参考，也可用于建筑类专业结构力学教学的仿真演示案例。从实际使用维度看，该支撑结构需同时承担阳台恒载与活载的复合受力，恒载涵盖阳台面层铺装、栏板自重、固定放置的家居设备重量，活载涵盖人员活动、临时堆放物品、雨雪堆积等可变荷载，设计过程中严格控制挑梁根部的最大剪应力与跨中挠度，避免长期使用过程中出现混凝土开裂、挑梁下挠变形等安全隐患。

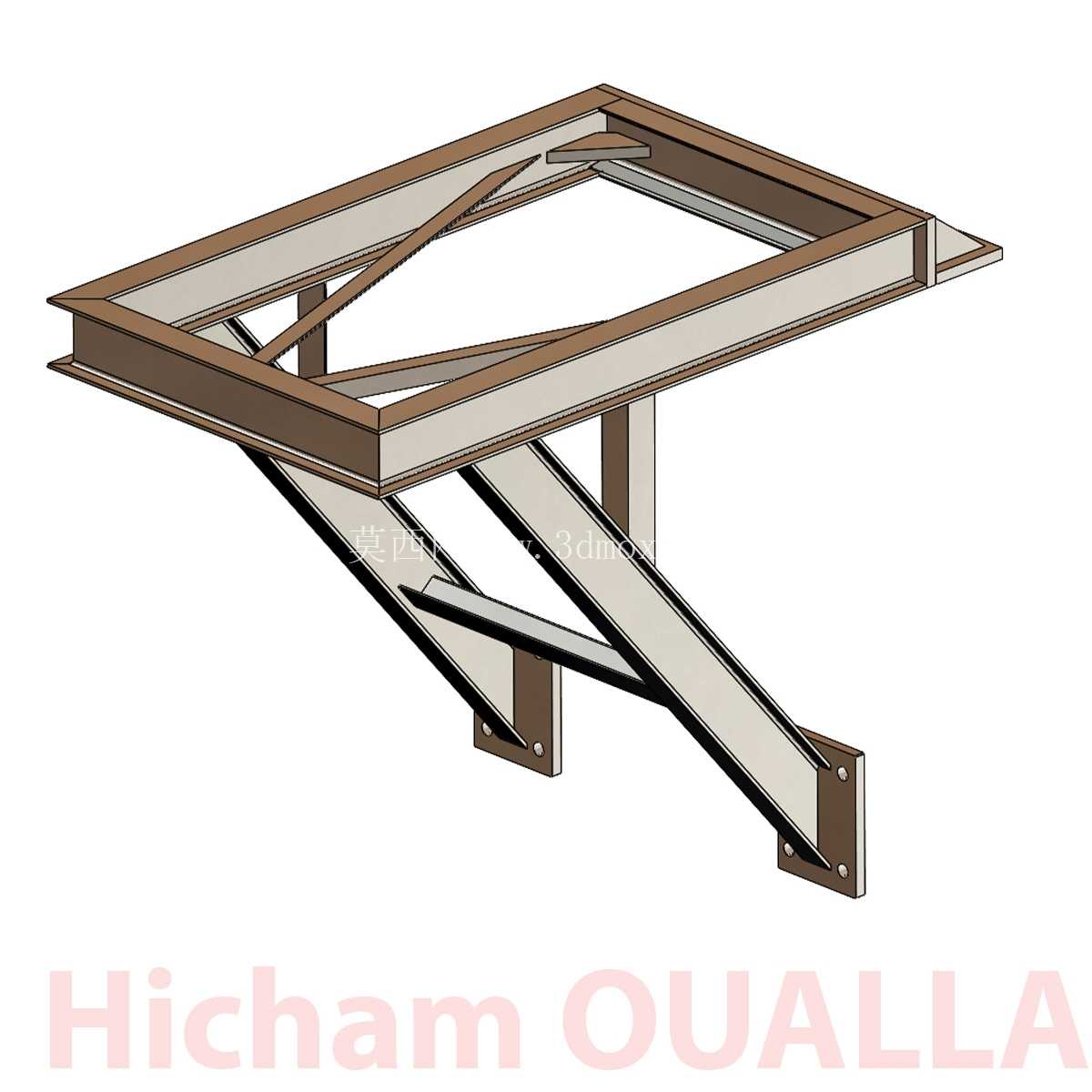

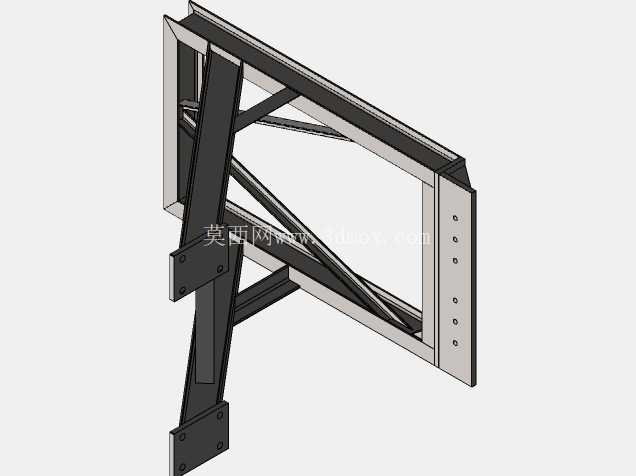

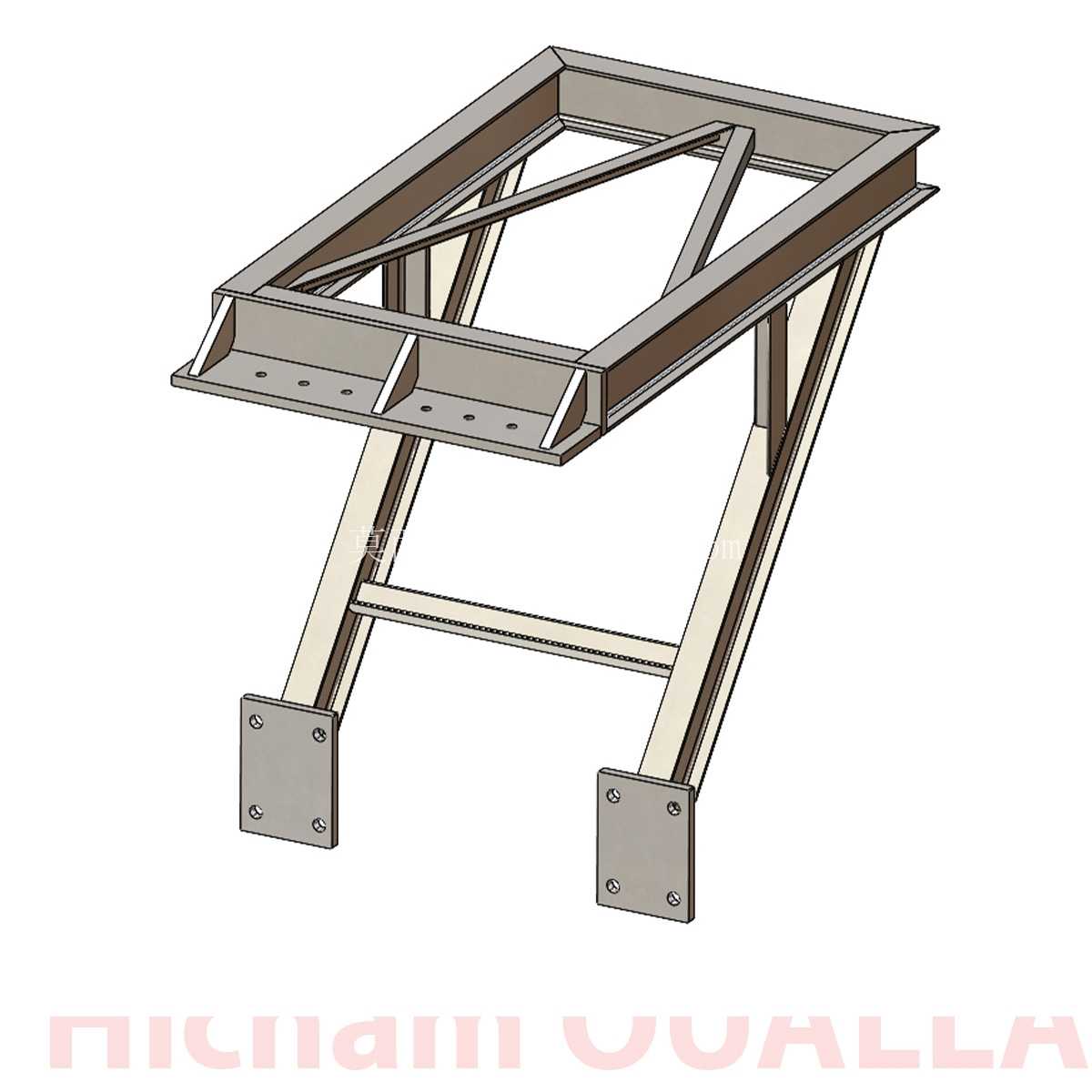

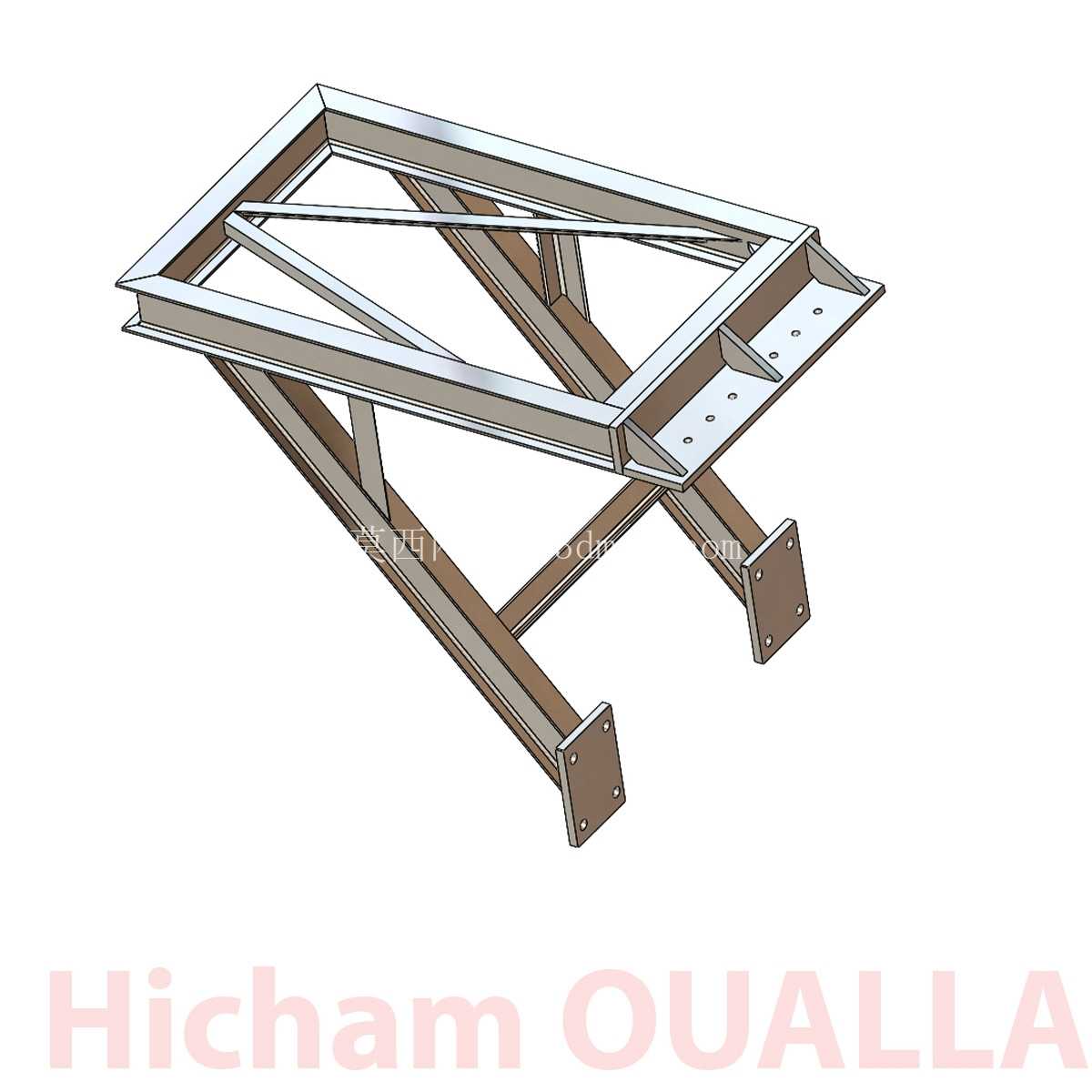

　　结构整体采用变截面悬挑钢梁作为主受力构件，从墙体锚固端向阳台外沿逐步收窄截面高度，在保证根部抗弯抗剪承载力的前提下，减少外沿端的结构自重，降低锚固端的附加弯矩；钢梁上翼缘铺设防滑花纹钢板作为阳台承载面板，面板与钢梁之间采用间断焊连接，既保证连接强度，又避免连续焊带来的焊接变形；栏板部分采用轻量化方管框架搭配钢化玻璃的组合形式，在满足防护高度要求的同时，减少结构上部的自重荷载，降低整体重心高度，提升抗倾覆稳定性。

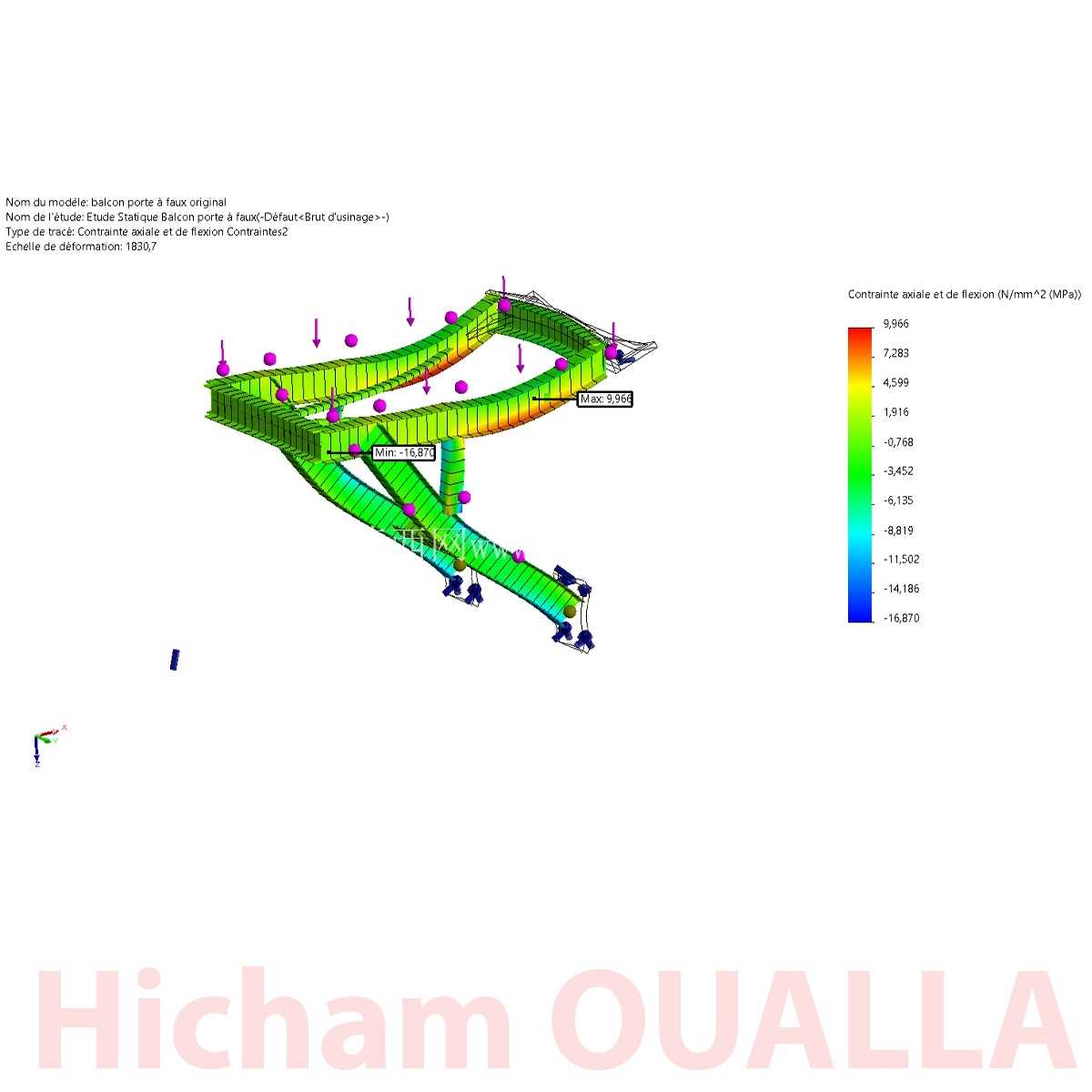

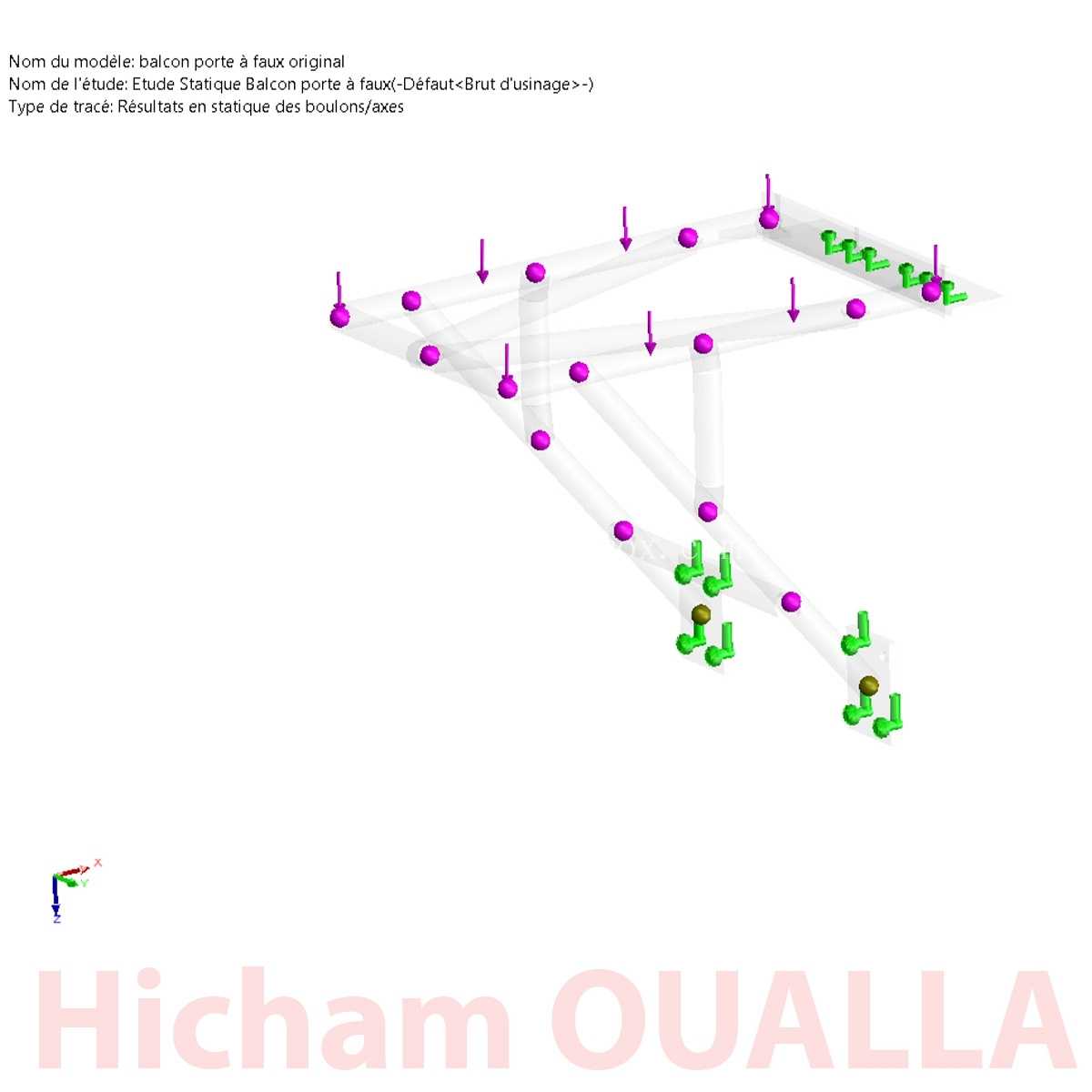

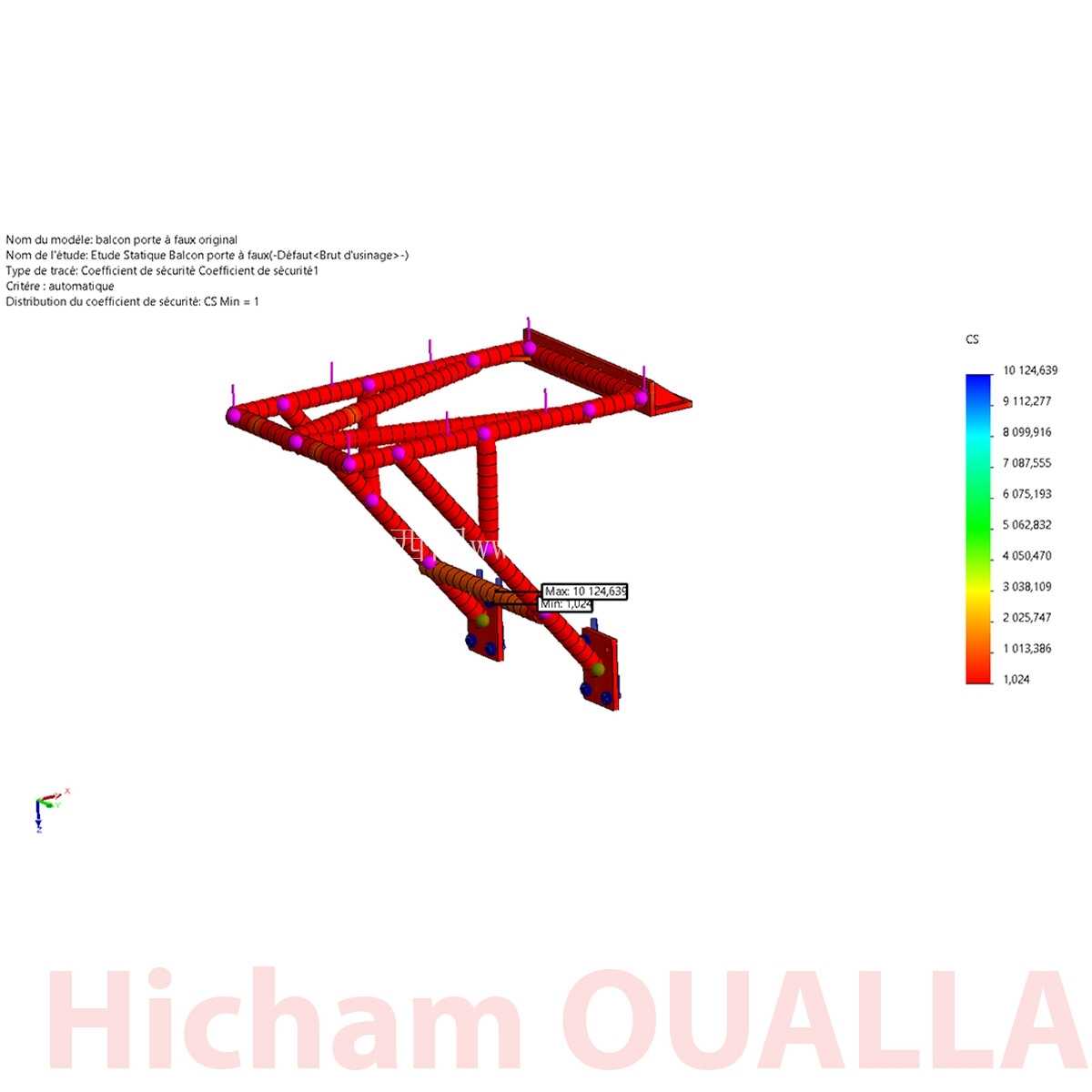

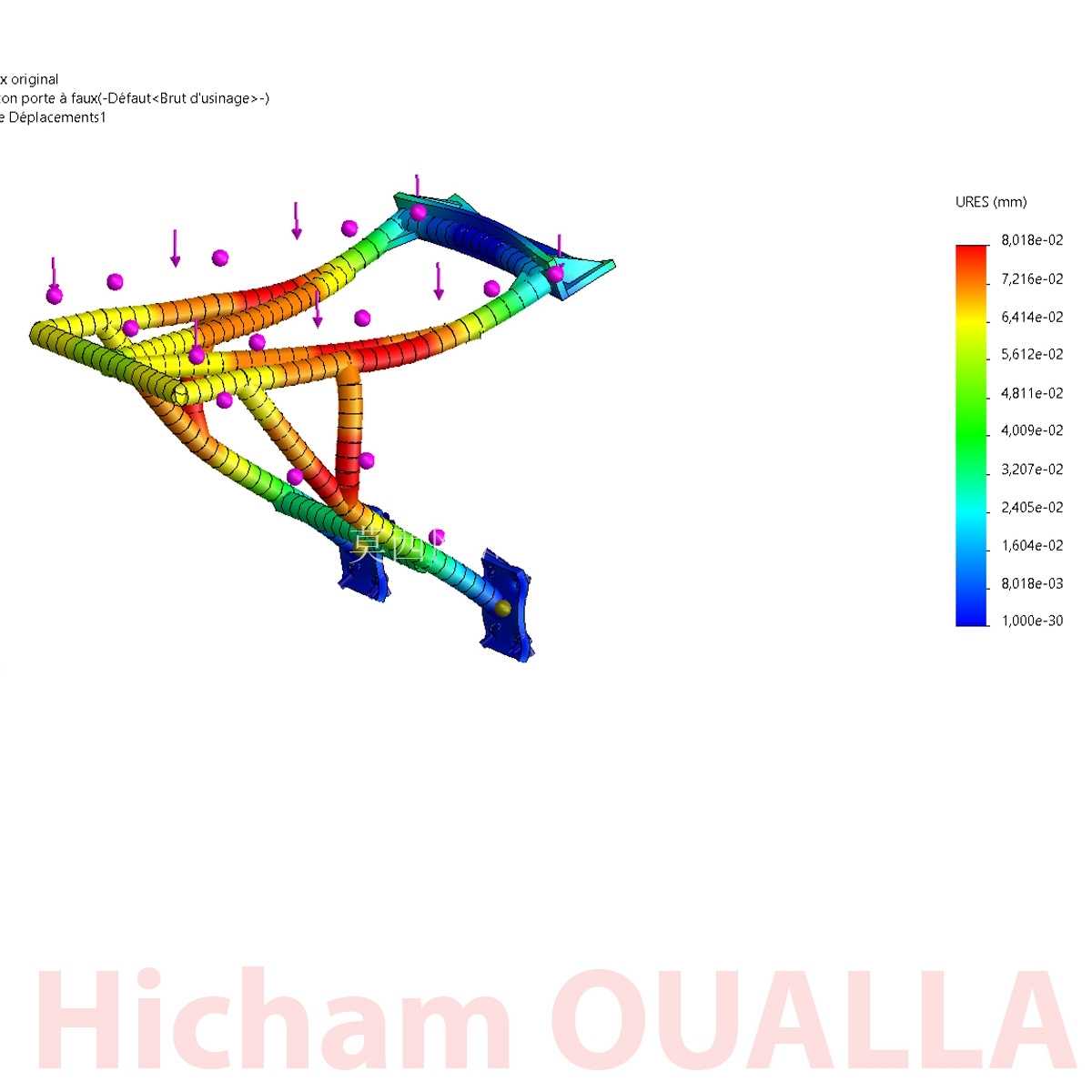

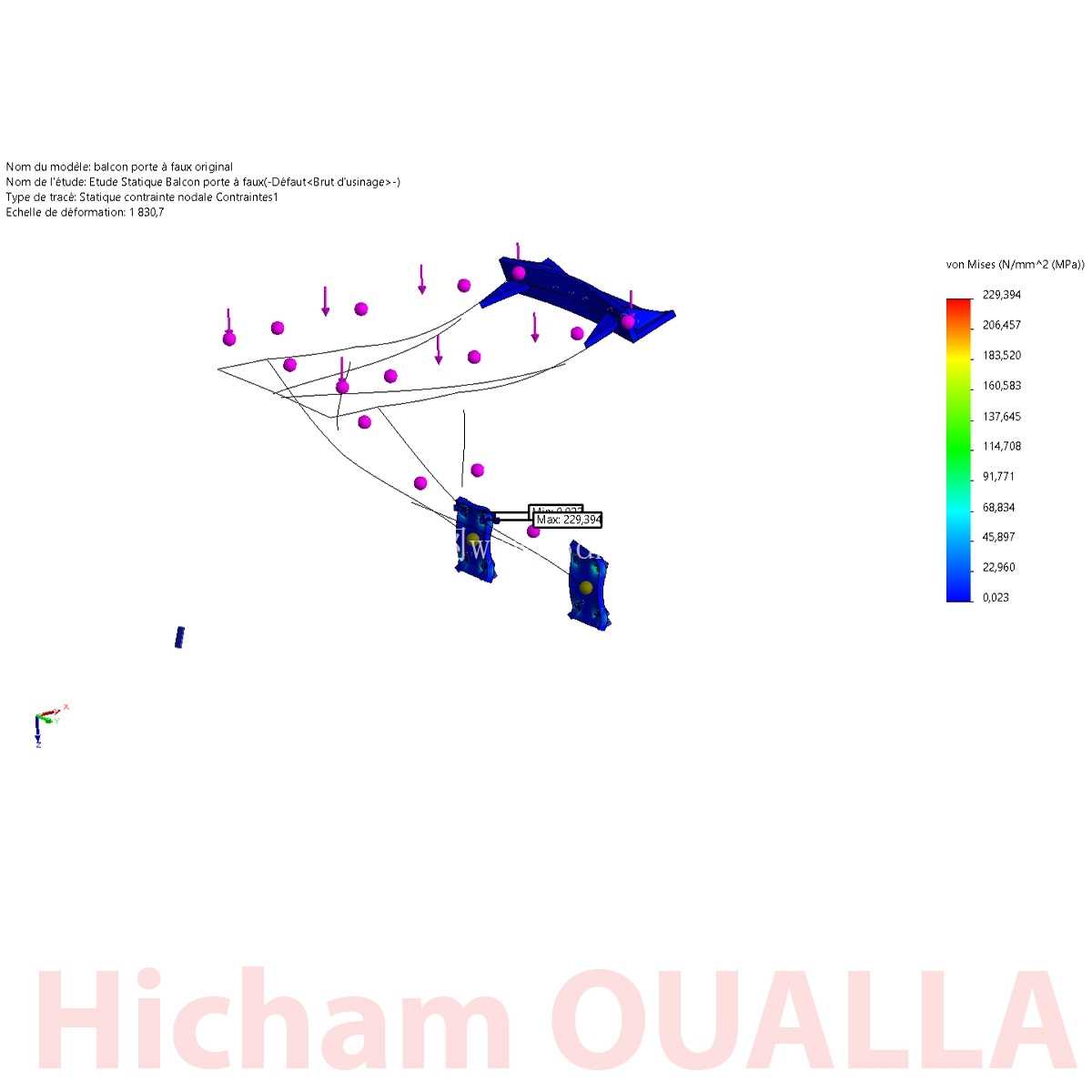

　　设计过程中先通过受力仿真完成应力分布校核，从仿真云图可清晰看到，最大应力集中出现在钢梁与墙体连接的锚固区域，该区域特意增设了加劲肋板，将集中应力分散到锚固端的预埋钢板上，避免局部应力超过材料屈服强度；钢梁跨中区域的应力分布均匀，挠度控制在规范允许的跨度1/250范围内，即使在满布活载的极端工况下，也不会出现肉眼可见的下挠变形。安装边界方面，锚固端需嵌入墙体结构不小于370mm，预埋钢板与墙体内部的构造钢筋焊接固定，保证锚固端的抗拔承载力满足抗倾覆要求；钢梁外沿端预留栏板安装孔位，现场安装时可根据实际栏板尺寸微调孔位，降低现场施工的精度要求；结构整体的外挑尺寸适配常规1.2m到1.8m的阳台进深，钢梁截面可根据实际挑出长度对应调整，挑长1.2m时采用10号槽钢即可满足受力要求，挑长1.8m时需更换为16号工字钢并加密锚固端的加劲肋。

　　从施工适配性角度看，所有构件均采用工厂预制加工，现场仅需完成锚固端焊接、构件拼接、面板铺设三道核心工序，无需大型吊装设备，适合老旧小区改造时的狭小场地作业；构件表面采用热镀锌处理，可抵御户外雨雪侵蚀，设计使用年限与建筑主体结构匹配，后期维护仅需定期检查焊缝连接状态即可，无需额外的防腐维护作业。在受力逻辑设计上，特意将主钢梁的受力轴线与阳台荷载合力作用线重合，避免额外的附加扭矩，钢梁之间设置横向联系杆，将多根平行挑梁连接为整体受力体系，当局部出现集中荷载时，可通过横向联系杆将荷载分散到相邻挑梁上，避免单根挑梁受力过载；栏板的固定支座设置在钢梁上翼缘的外侧，栏板传递的水平推力可直接通过钢梁传递到墙体锚固端，不会对面板产生附加弯矩。
