电源变压器底盘清洗承载机架结构设计

　　该结构件为电源变压器生产工序中底盘清洗环节的专用承载机架，主要适配中小型电源变压器底盘的批量清洗作业，可直接对接生产线旁的电动清洗泵组，作为工件承载、定位以及清洗介质导流的核心支撑部件使用。在电源变压器的生产流程中，铁芯、绕组完成预装后，金属底盘需要经过除油、除锈、钝化清洗工序，去除冲压加工残留的切削液、防锈油以及仓储转运过程中附着的浮尘、氧化碎屑，避免杂质进入后续灌封、装配环节，影响绕组绝缘性能与整机接地可靠性，该机架正是为这一工序设计的专用工装载体。

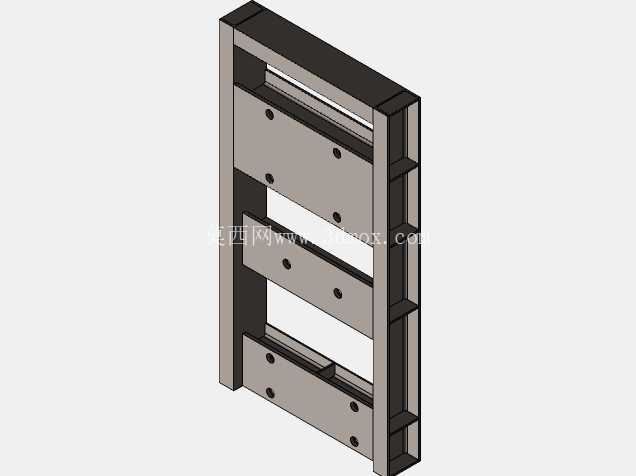

　　从结构设计逻辑来看，整体采用框架式钣金焊接结构，主体侧梁选用冷弯矩形型钢作为主支撑，保证整体刚性的同时控制结构自重，避免长期受清洗液浸泡、工件反复装夹冲击出现形变。正面分层设置多组带安装孔的承载板，每层承载板的开孔位置严格匹配常见规格电源变压器底盘的安装孔位，工件放置后可通过快速插销完成定位，无需额外调整夹持位置，适配连续通过式清洗线的上下料节拍。层与层之间预留足够的通流间隙，可保证高压清洗液从上下、侧方多角度喷射时，能够完全覆盖底盘的折弯死角、安装孔内壁以及焊缝位置，避免出现清洗盲区。

　　结构后侧设置多道横向加强筋，沿机架高度方向等距分布，既可以提升整体框架的抗扭刚度，避免满载工件转运过程中出现侧倾变形，同时加强筋的凸起结构可作为清洗液的导流棱，引导附着在机架上的清洗液沿筋板斜面快速回流至清洗槽，减少积液残留，降低清洗液带液损耗。机架底部设置平齐的安装基准面，可直接固定在清洗线的输送链托架上，也可配套脚轮作为移动式清洗周转架使用，安装边界可适配多数中小型通过式清洗设备的内腔尺寸，无需对现有清洗线进行大规模改造即可直接投入使用。

　　在功能适配层面，该机架的承载板表面做了钝化处理，可耐受常用碱性水基清洗液、防锈剂的长期腐蚀，不会因长期接触清洗介质出现锈蚀脱落，污染待清洗的变压器底盘。承载板上的安装孔采用沉孔设计，固定螺栓安装后不会突出承载面，避免工件放置时出现搁伤、定位偏移问题，同时沉孔结构可引导清洗液快速流出，不会在孔内积存积液，减少后续烘干环节的能耗。框架的侧边预留了电泵管路的固定位，可直接配套安装小型喷淋电泵的管路支架，针对结构复杂的底盘工件可加装侧喷组件，进一步提升清洗覆盖范围。

　　从实际使用场景出发，该机架除了适配清洗工序外，也可作为底盘清洗完成后的临时周转架使用，工件完成清洗、烘干后无需二次装夹，可直接连同机架转运至后续装配工位，减少工件多次搬运产生的磕碰划伤问题。结构设计过程中充分考虑了人工上下料的操作便利性，每层承载板的高度设置符合人工操作的舒适作业区间，无需过度弯腰或抬手即可完成工件取放，降低长期重复作业的操作疲劳。整体结构无复杂异形曲面，所有钣金件均可通过常规激光切割、折弯、焊接工艺完成加工，加工难度低，后期维护更换易损件成本低廉，适合中小批量变压器生产车间的工序配套使用。
