物料夹持固定工装夹具结构设计

在电子变压器绕制、小型五金件加工、线束排布等产线工序中，工件的可靠定位是保证加工精度、降低操作误差的核心前提，这款固定工装正是针对小尺寸长条类工件的装夹需求开发的专用定位结构。从实际使用场景来看，这类工装常布置在手工装配工位、半自动加工工位的台面上，适配厚度在10-30mm区间的长条状工件，比如电源变压器的铁芯叠片组、绝缘骨架预装件、小型铝型材待加工件等，能够在工件进行粘接、引脚焊接、尺寸检测、外观修整等操作时提供稳定的夹持力，避免工件移位导致的加工偏差。

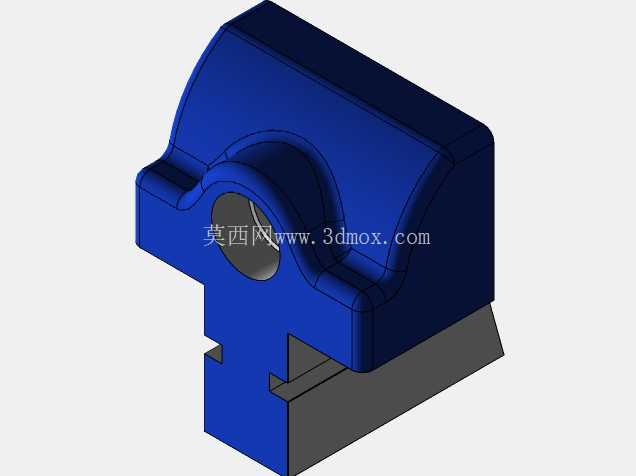

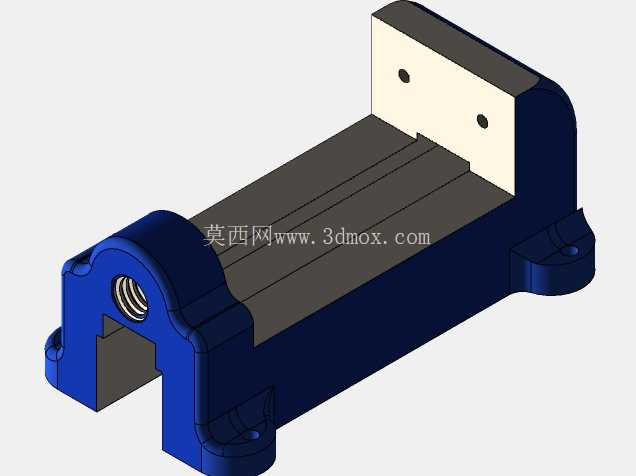

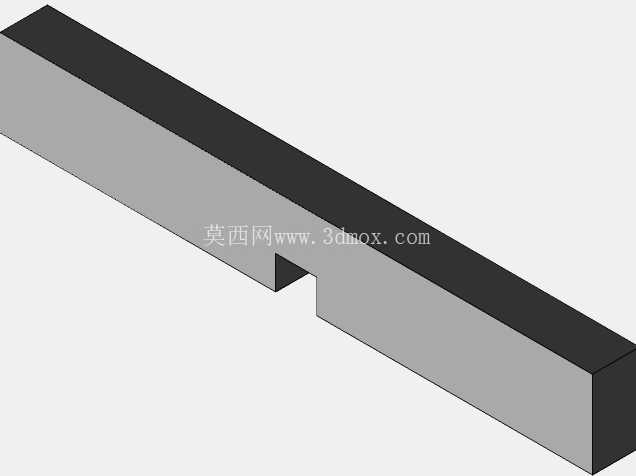

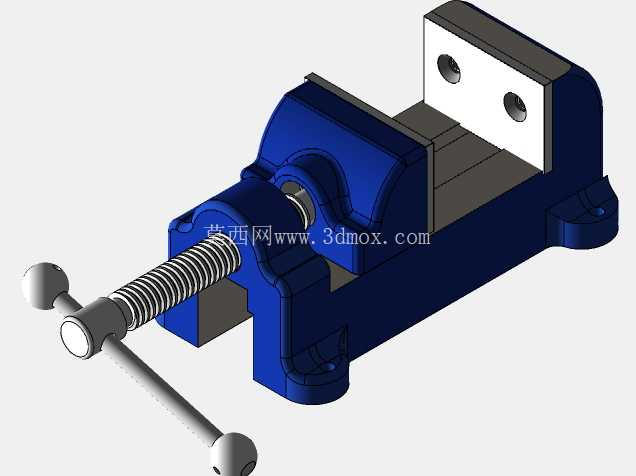

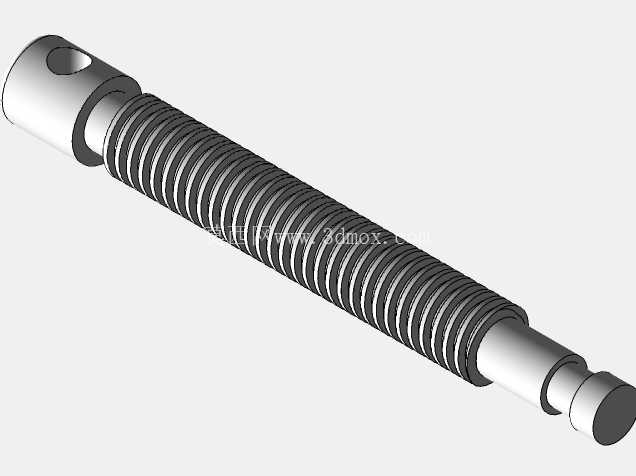

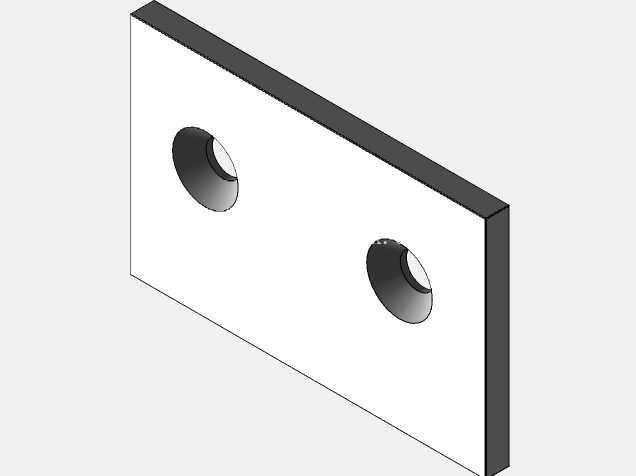

从结构设计逻辑来看，这款工装采用了分体式的基座加挡块组合结构，主体基座采用深蓝色工程塑料或压铸铝材质一体成型，基座上开设的通长导向槽是核心的定位基准面，槽体的宽度公差控制在H7级别，能够保证工件放入后侧向间隙控制在0.02mm以内，避免装夹后出现横向窜动。基座两端的立板结构承担了双向限位的作用，其中一端立板上开设的螺纹孔用于安装锁紧顶丝，顶丝前端可以加装橡胶或尼龙垫块，在锁紧工件时不会刮伤工件表面，同时能够提供均匀的轴向顶紧力；另一端的米白色绝缘挡块采用耐磨POM材质加工，通过两个沉头螺丝固定在基座端面上，挡块的工作面与导向槽垂直度控制在0.01mm以内，保证工件装夹后端面与加工基准的垂直度要求。

安装边界方面，这款工装的基座底部两侧设计了带安装孔的延伸耳座，两个耳座的中心距为120mm，安装孔直径为6.5mm，可以直接通过M6内六角螺丝固定在标准铝型材工作台面或者专用工装板上，安装后工装整体高度为65mm，不会遮挡操作人员的操作视线，同时预留了足够的操作空间，方便操作人员取放工件、调整锁紧力度。导向槽的有效装夹长度为180mm，能够适配长度在50-170mm区间的长条类工件，当工件长度较短时，可以在导向槽内加装适配的调整垫块，拓展工装的装夹范围，无需更换整套工装即可适配多规格小尺寸工件的装夹需求。

从功能特性来看，这款工装没有采用复杂的气动或液压锁紧结构，完全依靠手动顶丝实现锁紧，结构简单可靠，维护成本极低，适合小批量多品种的生产场景使用，操作人员无需经过复杂培训即可快速上手，单次装夹工件的时间不超过10秒，能够有效提升工位的操作效率。工装的所有棱角位置都做了R2的圆角处理，避免操作人员在取放工件时被锐边划伤，符合车间安全生产的设计要求。基座底部的镂空结构一方面减轻了工装的整体重量，方便根据生产需求快速挪动工装位置，另一方面也能够及时排出导向槽内积攒的加工碎屑、灰尘等杂物，避免碎屑堆积在槽内影响工件的定位精度，日常维护时只需要用压缩空气吹扫导向槽即可完成清洁，无需拆解工装。

在实际选型适配时，需要注意工件的截面尺寸与导向槽的匹配度，如果工件的截面尺寸偏差超过0.1mm，会导致装夹过松或者无法放入槽内的问题，此时可以根据工件的实际尺寸更换对应规格的导向槽垫块，或者调整顶丝的伸出长度来适配。针对需要进行电性能检测的工位，米白色POM挡块的绝缘特性能够避免工装与工件的导电部分接触，防止检测过程中出现短路问题，适配电源变压器、电感类电子元器件的预装检测工序使用。如果是用于金属件的铣削、钻孔加工工位，可以将基座材质更换为45号钢调质处理，提升工装的整体刚性，避免加工过程中工装出现形变影响加工精度，顶丝也可以更换为不锈钢材质，提升锁紧结构的耐磨性能，延长工装的使用寿命。
