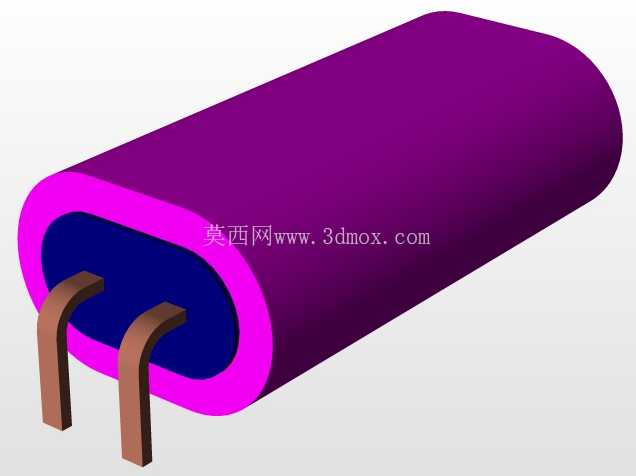

圆柱型磁芯电源变压器结构设计

　　在低压小功率供电回路的设计选型里，这类圆柱型磁芯的电源变压器构件是不少紧凑型供电模块的核心组成部分，日常在工控板卡辅助供电、小型家电控制回路、低压信号隔离回路里都能见到同结构构件的应用。不同于传统叠片式铁芯的方正结构，圆柱型磁芯的闭合磁路气隙均匀度更容易控制，绕制线圈的时候漆包线的弯折应力更小，批量生产时的绕线工序良率能有明显提升，尤其是小线径细线绕制的场景，圆柱曲面不会出现棱角处的漆皮磨损隐患，这也是不少小功率隔离电源优先选用该结构磁芯的核心原因。

　　做这类构件的三维建模时，首先要明确磁芯的有效磁路长度与有效截面积参数，这两个参数直接决定了变压器的功率承载上限，建模时圆柱的外径公差要控制在合理范围内，因为后续绕制骨架的内孔要和磁芯外壁做间隙配合，单边间隙通常留0.1到0.15毫米，间隙太小会导致骨架装配时卡滞，间隙太大则会让线圈与磁芯之间出现松动，设备运行时的振动会引发线圈移位、绝缘层磨损的问题。磁芯的端面平整度也要在建模时做细节考虑，两个对接端面的平面度公差要控制在0.02毫米以内，对接面的粗糙度不能过高，否则闭合磁路的气隙偏差会直接导致空载电流超标，轻则引发变压器空载发热，重则会导致磁饱和烧坏后端供电回路。

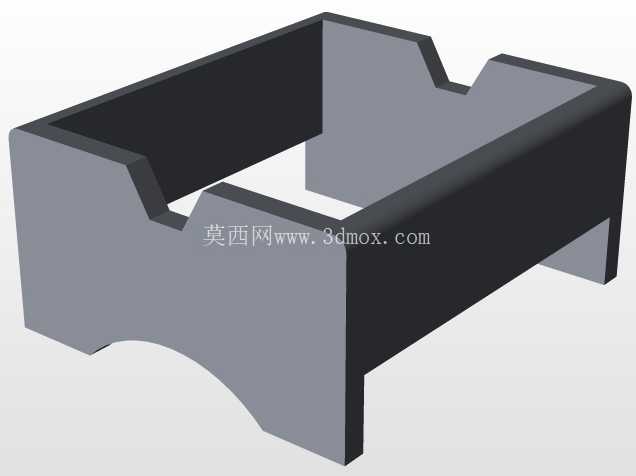

　　从安装边界来看，这类圆柱磁芯的变压器整体径向尺寸要匹配安装仓的内径，轴向长度要预留出引脚出线的空间，通常在磁芯两端的骨架位置会预留挡边，一方面是挡住绕制的线圈避免松脱，另一方面挡边上可以直接开引脚安装槽，直插式安装的场景下引脚的伸出长度要匹配PCB板的厚度，波峰焊时引脚的吃锡深度要控制在1.5到2毫米，建模时就要把引脚的位置度公差标注清楚，避免批量生产时出现插板偏位的问题。如果是卧式安装的场景，磁芯的圆柱侧面要预留固定绑带的槽位，绑带通常采用耐高温的聚酯材料，槽位的深度要刚好容纳绑带厚度，避免绑带突出磁芯外圆导致安装时和周边构件干涉。

　　实际应用场景里，这类圆柱磁芯变压器的抗饱和能力比同截面积的叠片铁芯更有优势，因为磁路是连续的圆柱曲面，不存在叠片之间的接缝气隙离散问题，在小功率高频开关电源的辅助供电回路里，该结构的变压器漏感能控制在很低的水平，能有效降低开关管的电压尖峰，减少后端EMI滤波电路的元件数量，缩小整个电源模块的体积。设计时还要考虑绕组的分层排布，初级绕组通常绕在靠近磁芯的内层，次级绕组绕在外层，层间要预留绝缘胶带的缠绕空间，建模时每一层绕组的径向厚度要根据漆包线的线径和绕制匝数计算准确，避免出现外层绕组超出骨架挡边的情况。另外要注意磁芯的边角倒圆处理，虽然是圆柱结构，但是两端的棱边如果是直角的话，绕线时很容易刮破漆包线的绝缘层，建模时要给棱边做0.2到0.3毫米的倒圆角，既不会影响磁芯的有效截面积，又能提升绕线工序的可靠性。

　　在设备选型匹配时，要根据实际的工作频率选择对应材质的磁芯参数，工频场景下选用普通硅钢材质的圆柱磁芯即可，高频场景下则要选用铁氧体或者合金磁粉芯材质，不同材质的磁芯饱和磁通密度不一样，建模时的材质参数赋值要对应实际选型，后续做电磁仿真的时候才能得到准确的损耗与温升结果。安装固定方面，如果是用在有持续振动的设备上，比如车载小型供电模块、工业现场的振动设备配套电源，磁芯和骨架之间要点胶固定，建模时要预留点胶的溢胶槽，避免胶水溢出到引脚位置影响焊接可靠性。整体来看，这类圆柱结构的磁芯变压器构件，结构简单、装配工序少、磁路性能稳定，在小功率供电场景下的适配性很强，建模时重点把控尺寸配合公差、安装边界预留、磁路相关的细节设计，就能满足绝大多数场景的使用需求。
