电源变压器配套集成式储液水槽结构

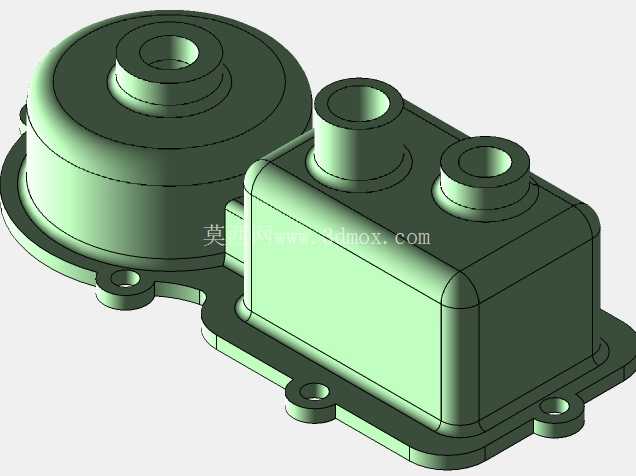

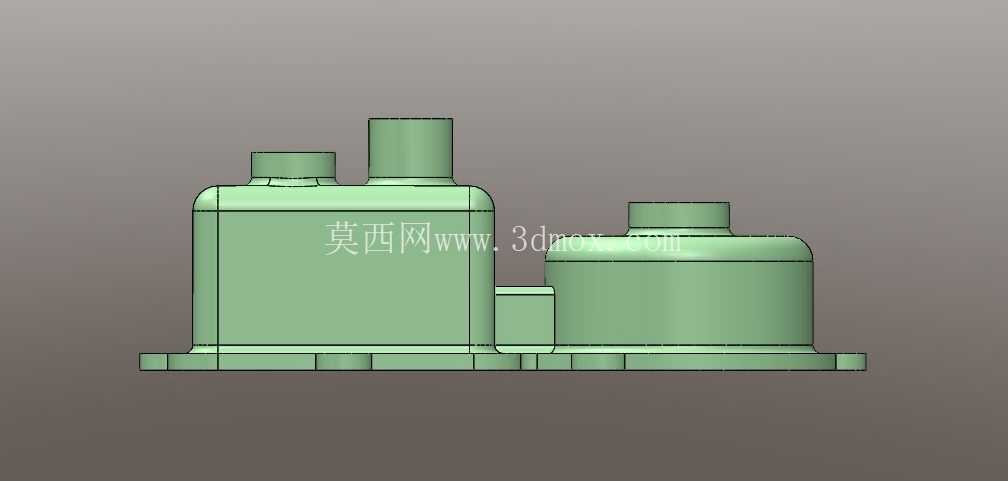

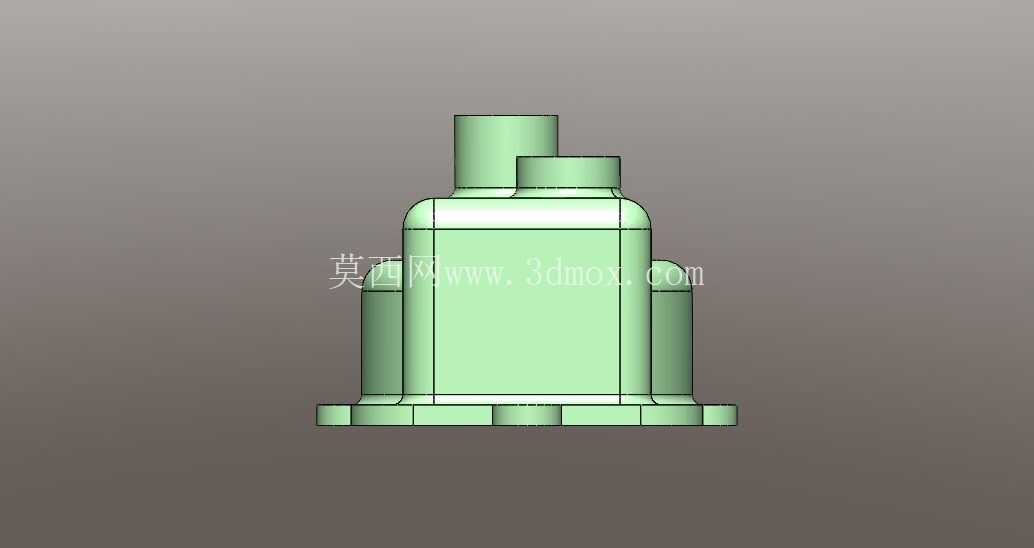

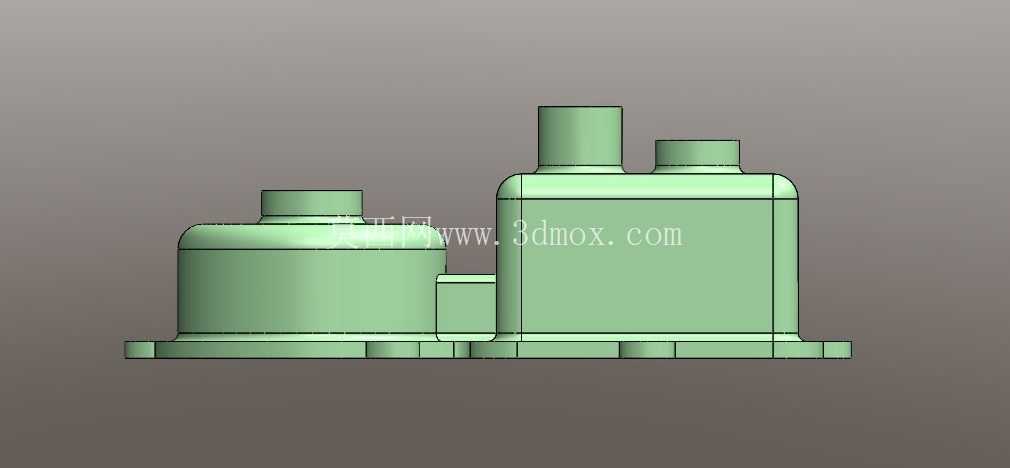

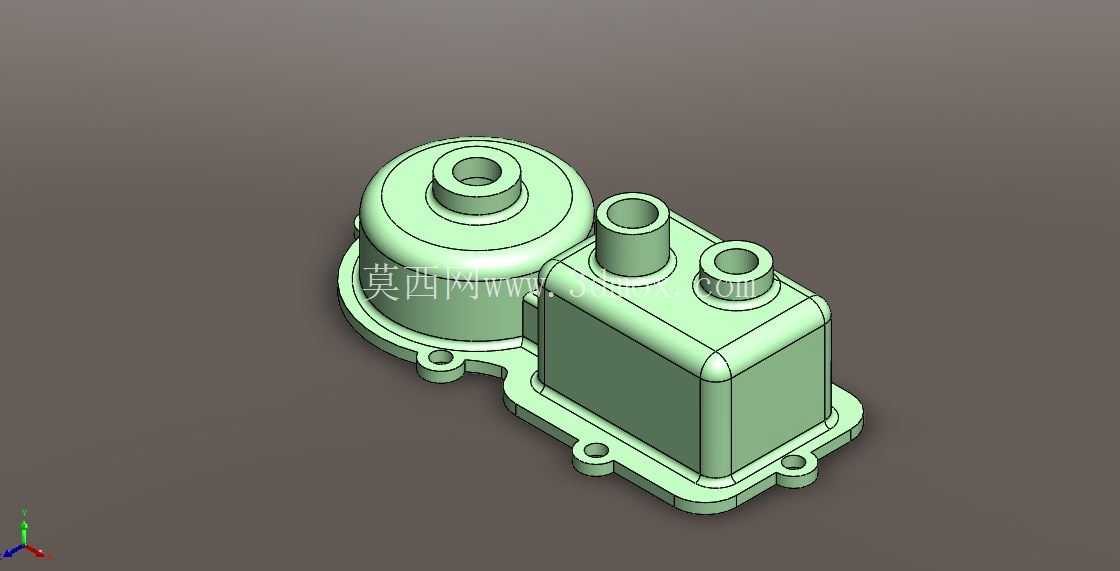

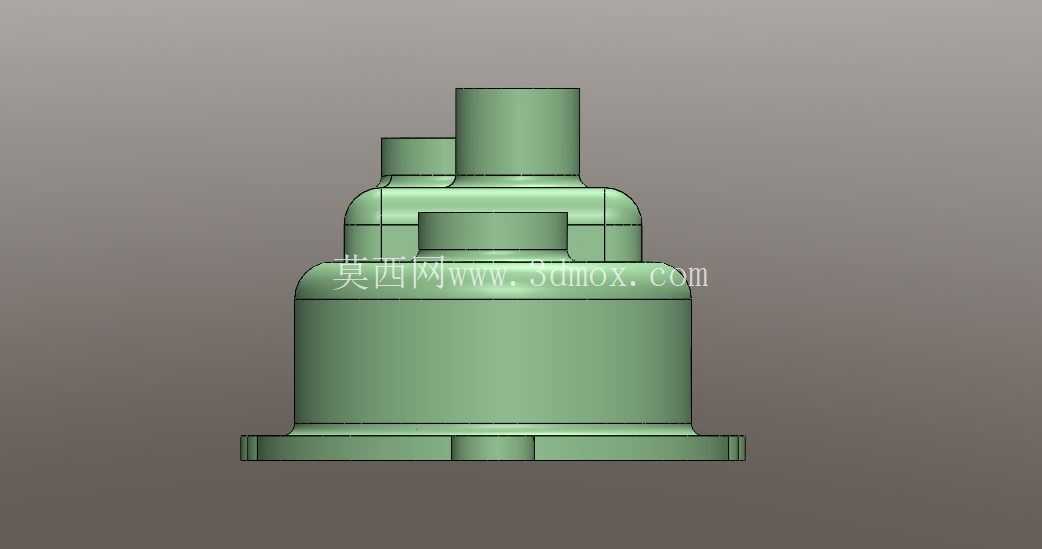

　　在中小功率工频电源变压器的配套冷却辅件设计中，这类集成式储液水槽主要承担变压器运行过程中的冷却液暂存、流道分配功能，适配密闭式液冷循环的小型电源变换设备，常见于工业控制机柜内置供电模块、小型特种电源装置的冷却回路中，区别于开式外置冷却水箱，该结构直接与变压器本体安装面贴合，省去了外接管路的冗余连接，能有效压缩整套供电单元的安装空间。从结构布局来看，该部件采用一体化注塑或压铸成型的腔体设计，主体分为两个功能区域：一侧为大容积圆形储液腔，顶部设置大口径注液兼排气接口，可满足冷却液加注、循环过程中气体溢出的需求，腔体内壁做圆弧过渡处理，避免液体残留形成死角，同时减少循环过程中的流阻；另一侧为方形过渡腔体，顶部设置两个不同口径的管路接口，分别对接变压器冷却回路的进液与出液端，接口内径根据常规小型液冷回路的流量需求做匹配设计，接口外壁预留卡箍安装位，可适配标准软管快装或硬管焊接连接。

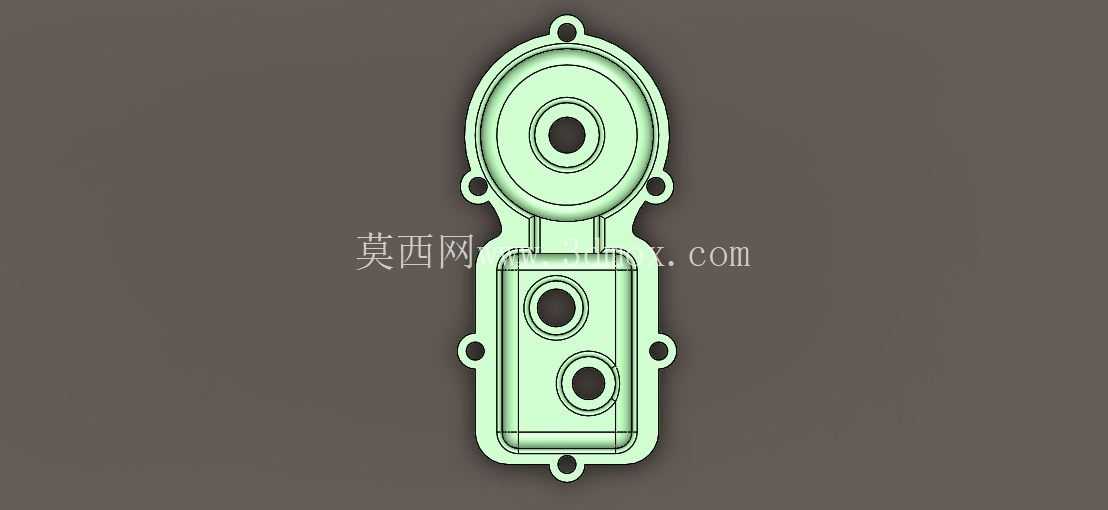

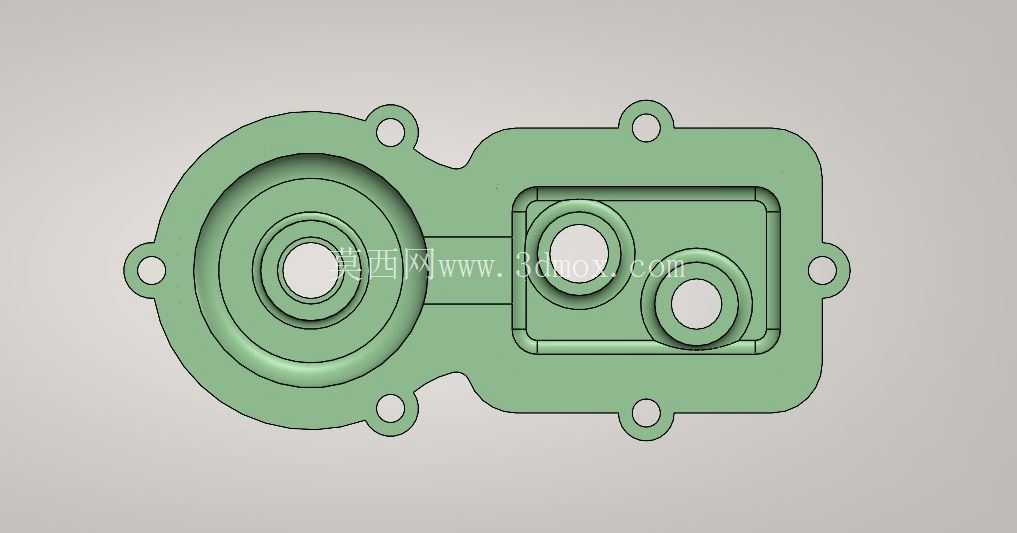

　　底部安装法兰与腔体一体成型，法兰边设置四个对称分布的安装孔，孔位公差按照IT12级精度设计，可直接与变压器壳体上的预设安装柱对位，安装面预留0.5mm的密封胶槽，装配时配合耐油橡胶密封圈即可实现IP65级的密封效果，无需额外加装密封衬垫，减少装配工序。设计过程中优先考虑了腔体的壁厚均匀性，整体壁厚控制在2.5mm，转角处均做R2-R3mm的圆角过渡，避免注塑成型时出现缩痕、应力集中问题，同时腔体内部的筋位布局兼顾结构强度与流道导向功能，在方形腔体与圆形腔体的连通处设置导流斜面，引导冷却液在储液腔内形成缓流，减少气泡卷入循环回路。

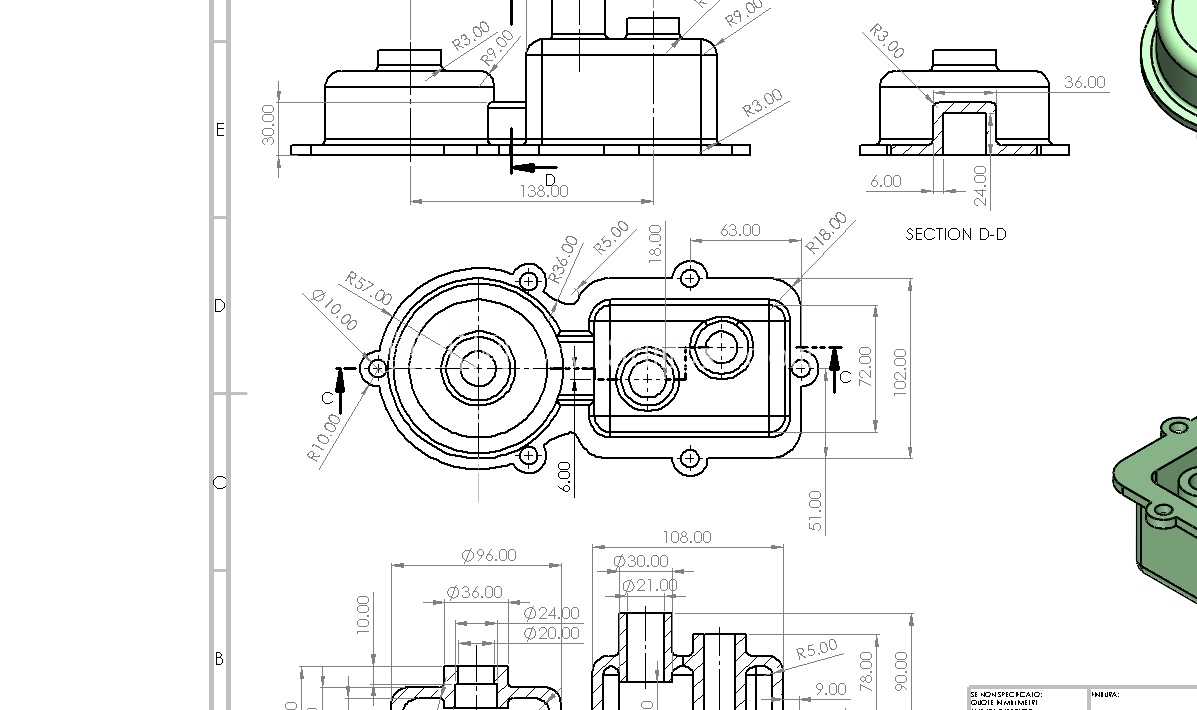

　　安装边界方面，该部件整体轮廓的最大长宽尺寸控制在120mm×85mm范围内，总高度（含接口高度）为72mm，安装孔中心距为96mm×62mm，可适配额定功率500W-2000W区间的小型液冷电源变压器安装需求，不会超出常规DIN导轨安装式电源模块的宽度限制。实际应用中，该结构替代了传统的分离式水箱+管路连接方案，将储液、流道转接、安装定位功能集成在单一零件上，既减少了冷却回路的潜在泄漏点，也降低了整套冷却系统的装配复杂度，在批量生产时可有效压缩物料成本与装配工时。

　　针对不同的冷却介质适配需求，该结构的材质可选用改性PP或压铸铝合金，改性PP材质适配常规水基冷却液，压铸铝合金材质可适配油基冷却介质，两种材质的结构尺寸完全一致，可实现同模具不同材质的批量生产，满足不同应用场景的成本与性能需求。腔体的容量设计经过流场仿真验证，有效储液容积为120mL，可满足小型变压器满负荷运行时的冷却液热膨胀缓冲需求，同时不会因容积过大导致设备启动时冷却液升温过慢，影响低温环境下的设备启动效率。接口的高度设计做了差异化处理，注液口高度高于进出液口12mm，可避免加注冷却液时液体从进出液口溢出，同时注液口内壁预留密封螺纹，可适配标准旋盖，实现加注后的密封。安装法兰的底部做0.2mm的平面度公差控制，保证与变压器安装面贴合时的密封可靠性，避免长期运行后因密封面变形出现渗漏问题。
