长轴式传动支撑导向机械结构设计

该结构主要应用于需要长距离直线传动、同时对轴系径向支撑与轴向导向有明确要求的工业场景，常见于自动化生产线的物料推移工位、专用设备的直线执行单元、小型输送线的动力传递段，也可适配部分试验设备的直线运动加载模块，核心作用是为长跨度的旋转-直线复合运动轴提供稳定的多点支撑，避免长轴在高速运转或承受径向载荷时出现挠曲变形，同时通过两端的支撑座与端部的安装架完成动力输入、执行端负载的连接固定。

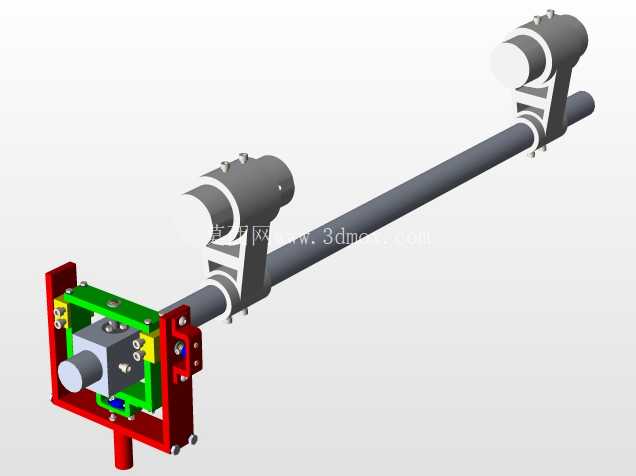

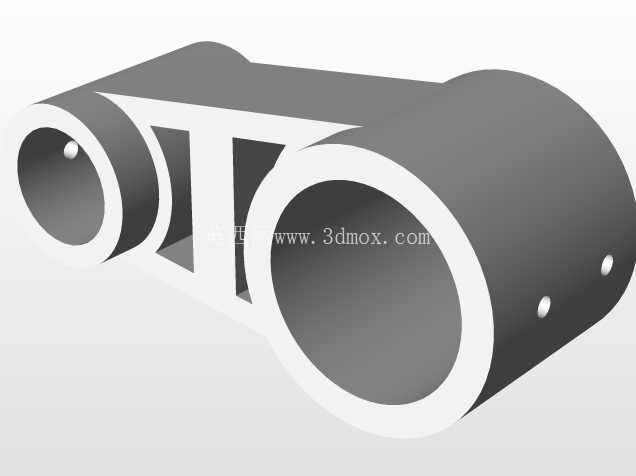

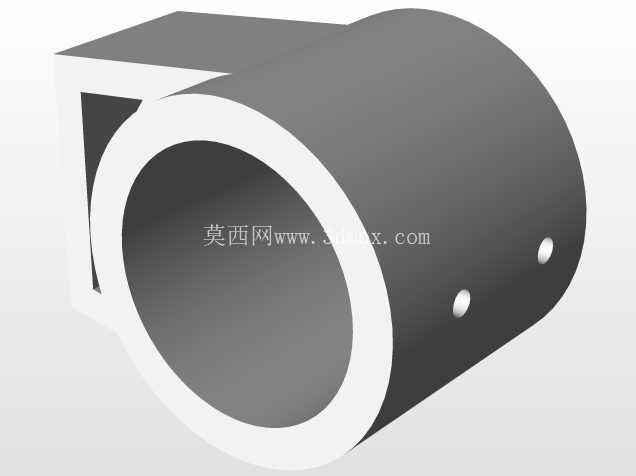

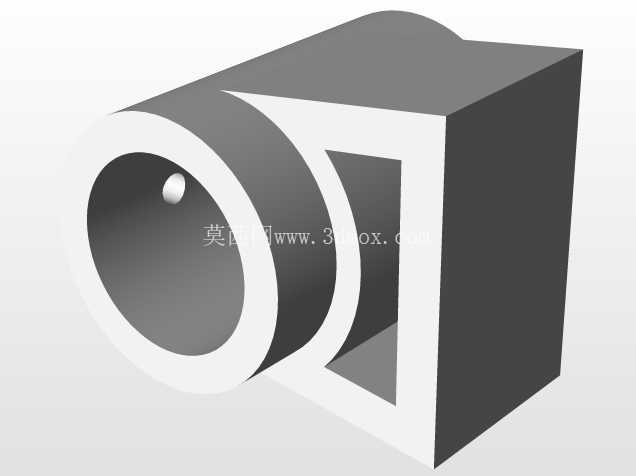

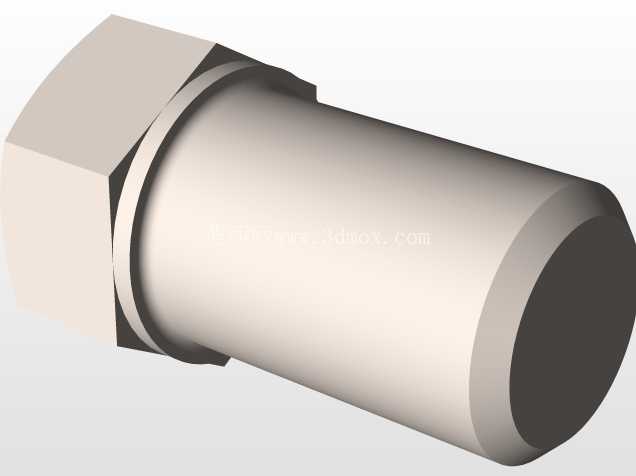

从功能特性来看，这套结构采用分段支撑的设计逻辑，长光轴作为核心的运动承载件，表面做了硬化处理以降低往复运动或旋转过程中的磨损，轴上配置的两个带座轴承组件承担主要的径向载荷，同时允许轴沿轴向做一定范围的滑动，适配需要兼具旋转与直线进给的复合运动需求；端部的彩色安装架为集成式安装基座，架体上预留了多组螺栓安装孔，可直接固定驱动元件（比如小型伺服电机、气缸推杆）以及末端执行件，架体内部设置了轴端定位结构，可限制轴的最大轴向行程，避免运动超程脱出，同时架体上的定位销孔可保证安装时的同轴度，降低装配调试的难度。

设计过程中优先考虑了长轴的挠度控制问题，两个支撑座的间距经过受力核算，确保轴在承受额定径向负载时，最大挠度不超过轴径的千分之一，避免因轴变形导致的轴承卡滞、运动卡顿问题；支撑座采用剖分式结构设计，后期维护时无需拆卸轴上的其他附件即可完成轴承的更换，降低运维成本；端部安装架采用分层式结构，不同颜色的构件分别对应安装基准层、驱动固定层、执行端连接层，各层之间通过定位销保证位置精度，装配时可逐层组装，避免整体式结构带来的装配干涉问题。

安装边界方面，整套结构的安装基准为端部安装架的底面以及两个支撑座的底面，所有安装面的平面度公差控制在0.05mm以内，安装时需要保证三个安装基准面处于同一水平面上，同轴度公差不超过0.03mm；长轴的伸出端可根据实际负载需求调整伸出长度，但最大伸出长度不宜超过轴径的15倍，避免悬臂过长导致的振动加剧；支撑座的安装孔位为长圆孔设计，可在一定范围内调整支撑位置，适配不同行程需求的使用场景，安装架侧面预留的走线槽可容纳驱动元件的线缆或气路管路，避免运动过程中管线与轴系发生干涉。

实际使用中，这套结构可适配的工况包括常温下的无腐蚀气体环境，轴系的运动线速度最高可达1.2m/s，额定径向负载根据轴径规格不同可覆盖50N至500N区间，支撑座内配置的自润滑轴承可在无额外注油的情况下长期运行，维护周期可达8000工作小时；端部安装架的连接接口采用通用化尺寸设计，可适配市面上多数标准规格的小型驱动元件与执行附件，无需额外做转接件设计，能够缩短设备的开发周期，降低非标设计的成本。结构整体的外露棱角均做了倒角处理，避免装配与运维过程中的划伤风险，所有紧固件均采用标准内六角螺栓，方便使用通用工具完成拆装操作。
