塔吊减速机制动缓冲联轴器结构

项目分类:通用机械零部件 发布时间:2024-12-23 ID:863837
  • 塔吊减速机制动缓冲联轴器结构

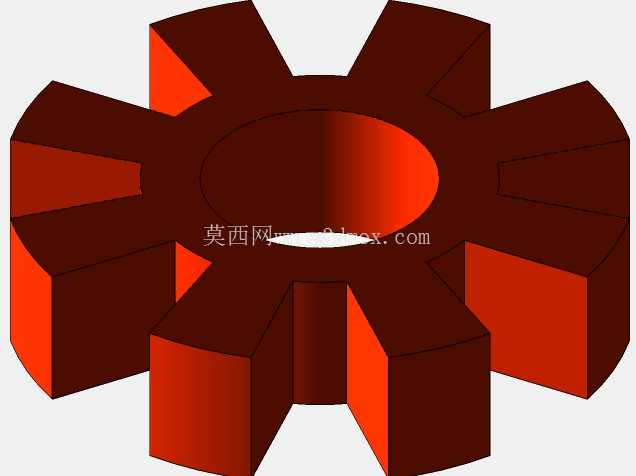

  在建筑施工领域的塔式起重机回转、变幅机构传动链路中,这类带径向凸爪的弹性联轴器是解决传动冲击问题的核心部件,很多现场维保人员都遇到过减速机制动时的顿挫打齿问题,根源就在于传动链路缺少适配的缓冲吸能结构,这个零件的设计就是针对这类工况做的定向优化。从结构形态来看,零件整体为带中心通孔的盘类结构,外圆周均匀分布8个径向凸齿,凸齿之间的凹槽用来嵌装弹性缓冲垫,中心通孔直接与减速机输出轴或者电机输出轴配合,安装时需要保证轴孔的同轴度公差控制在0.05mm以内,避免高速转动时产生偏载振动。

  实际工况里,塔吊的回转机构启停频繁,尤其是带载回转时制动,电机侧和减速机侧的转速差会产生瞬时冲击扭矩,如果直接用刚性联轴器连接,冲击载荷会直接传递到减速机齿轮齿面,长期运行会造成齿面点蚀、断齿,甚至导致回转支承的连接螺栓疲劳断裂,这个联轴器的凸爪结构在传递额定扭矩的同时,嵌在齿间的弹性元件可以吸收瞬时冲击的能量,把刚性碰撞转化为弹性阻尼缓冲,大幅降低制动时的顿挫感,避免机构出现急停晃动,也能减少传动链路各部件的疲劳损耗。

  设计过程中首先要匹配对应机构的额定传递扭矩,凸爪的数量、齿厚尺寸都要根据扭矩值做强度校核,齿根位置做了R角过渡,避免应力集中导致的爪部断裂,中心孔的键槽尺寸按照对应轴径的国标平键规格设计,保证扭矩传递的可靠性,零件的轴向安装尺寸要适配现有减速机和电机的轴伸长度,安装后两端的压盖要预留0.5-1mm的轴向窜动间隙,避免热胀冷缩导致的轴系卡滞。从安装边界来看,零件的外圆直径要小于传动护罩的内径,周边预留至少10mm的间隙,避免转动时和护罩产生刮碰,凸爪的轴向长度要和配套的弹性缓冲块厚度匹配,保证装配后缓冲块有15%左右的预压缩量,既不会因为间隙过大产生传动空程,也不会因为压缩量过大导致缓冲块过早老化失效。

  现场应用时还要注意,这类联轴器不需要额外的润滑维护,只需要在日常巡检时检查弹性缓冲块的磨损情况,当缓冲块磨损量超过原厚度的30%时及时更换,就能保证机构长期平稳运行,相比传统的柱销联轴器,这种凸爪式的缓冲结构传递扭矩更大,径向尺寸更紧凑,非常适合塔吊这类安装空间受限、冲击载荷大的传动场景,在建模过程中,凸爪的分度精度是重点,每个凸爪的周向角度公差要控制在±0.1°以内,保证装配时每个爪部受力均匀,不会出现个别爪部过载断裂的问题,中心孔的圆柱度公差要符合IT7级精度要求,保证和轴的配合紧密,不会出现跑圈打滑的情况。
