隐藏式闭门器机械结构三维设计

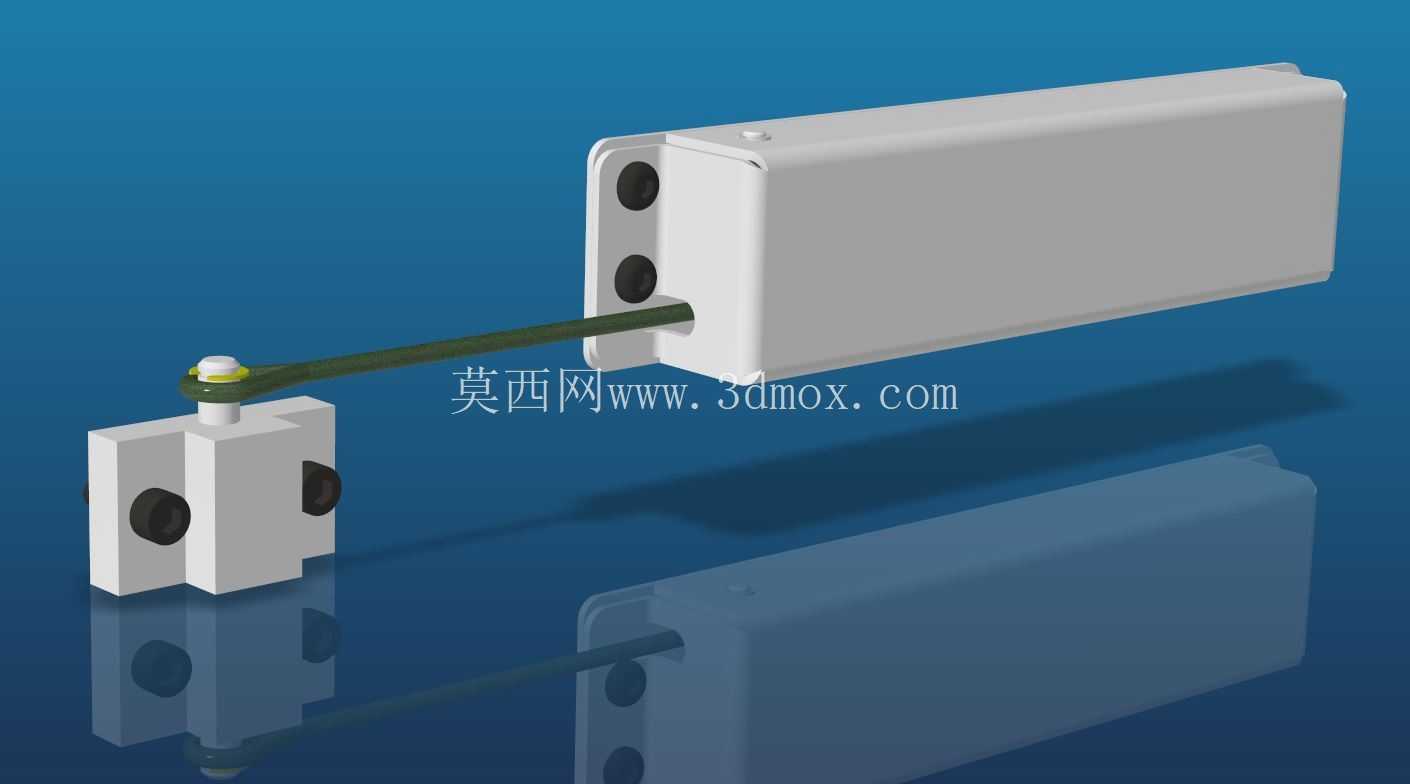

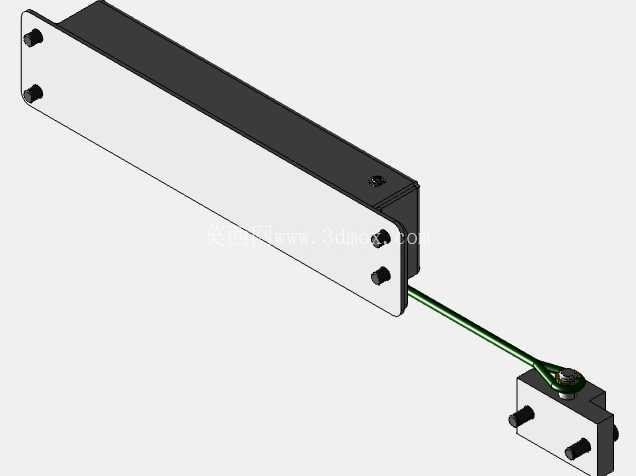

　　这套闭门器结构主要适配室内木质门、钢质防火门以及部分商用玻璃门的安装场景，在写字楼、酒店客房、住宅入户区域都能见到同类结构的应用，核心作用是在门扇开启后自动完成平稳闭合，避免门扇长期敞开导致的空调能耗流失、消防通道阻隔失效、外部噪音粉尘侵入等实际问题，同时能控制门扇闭合的速度与力度，避免关门时撞击门框产生巨响或者夹伤通行人员。从结构组成来看，整套装置分为主体安装座、传动摇臂、门扇连接块三个核心部分，主体部分采用长条形窄边设计，厚度控制在较小范围内，既可以选择暗藏式嵌入门扇顶部的开槽内安装，也可以直接外露固定在门框与门扇的衔接顶面，不会过度占用门顶的安装空间，适配多数常规门洞的安装边界条件。

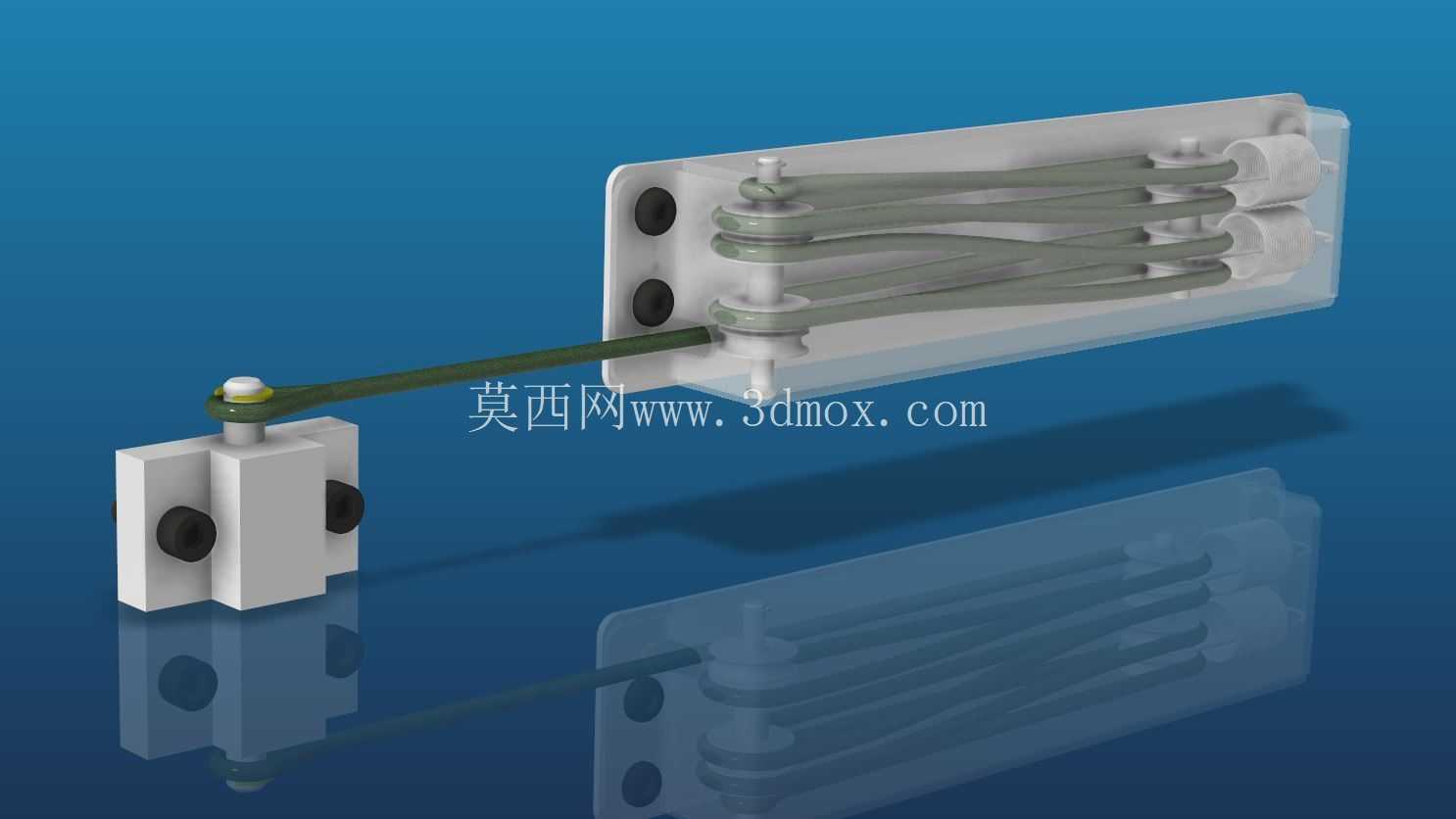

　　主体壳体内部集成了弹性蓄能结构与阻尼缓冲结构，当门扇被推开时，摇臂带动内部转轴转动，压缩弹性组件完成能量存储，当外力撤除后，弹性组件释放势能带动转轴回转，同时阻尼结构会根据转轴的转动角度调整阻尼力大小，在门扇闭合的最后15度区间自动降低回转速度，让门扇轻柔贴合门框，不会产生刚性撞击。传动摇臂采用高强度金属杆件加工，两端分别通过铰接结构连接主体转轴与门扇侧的固定块，铰接位置预留了一定的角度调节余量，安装时可以根据门扇与门框的实际间距调整摇臂的初始角度，抵消现场安装的尺寸误差，避免出现传动卡滞、关门不到位的问题。

　　门扇连接块采用平板式设计，上面预留了四个固定螺丝孔位，孔位间距符合常规门体安装的通用尺寸标准，不需要在门扇上额外重新打孔定位，直接使用自攻螺丝就能完成固定，降低现场安装的加工难度。主体安装座的两端同样预留了沉头螺丝孔，固定后螺丝头部不会突出壳体表面，既保证了外观的平整性，也避免螺丝突出剐蹭过往人员或者门体装饰面。在设计过程中，首先考虑的是安装适配性，针对不同厚度的门扇，主体的宽度尺寸做了适配优化，40mm到55mm厚度的常规门扇都能找到对应的安装位置，不需要额外加装转接件；其次是传动的可靠性，摇臂与转轴的连接位置采用了防松结构设计，长期反复开关门不会出现连接松动、摇臂脱落的问题；阻尼结构的阻尼力可以通过壳体侧面的调节螺丝进行微调，安装人员可以根据门扇的实际重量、现场的使用需求，调整关门的速度与锁扣力度，比如人员流动大的公共区域可以适当调快关门速度，住宅或者酒店客房则可以调慢速度降低噪音。

　　另外整套结构的运动部件都做了耐磨处理，铰接位置的转轴采用耐磨金属材质，长期往复转动不会出现过度磨损导致的间隙过大、关门晃动问题，壳体表面采用哑光喷塑处理，既可以防锈耐腐蚀，也能适配多数门体的配色风格，不会显得突兀。从安装边界来看，主体长度控制在合理范围内，安装时只需要在门框顶面或者门扇顶面预留对应长度的平整安装面即可，不需要对门框或者门扇做大规模的裁切改造，对于后期改造更换闭门器的场景也十分友好，不需要破坏原有门体的结构。传动摇臂的运动轨迹经过反复校核，在门扇0到180度的开启角度范围内，摇臂不会与门框、门扇或者周边的墙体、装饰线条产生干涉，即使门扇完全开启贴靠墙面，摇臂也不会出现弯折或者卡滞的情况。门扇连接块的固定位置设计在门扇靠近合页侧的顶角位置，力臂长度经过优化，既可以保证足够的关门力矩，也不会因为力臂过长导致连接块受力过大出现脱落，日常使用中即使门扇被大力推开，整套传动结构也能保持稳定运行，不会出现结构变形。
