嵌入式砖墙安装小金属窗体结构设计

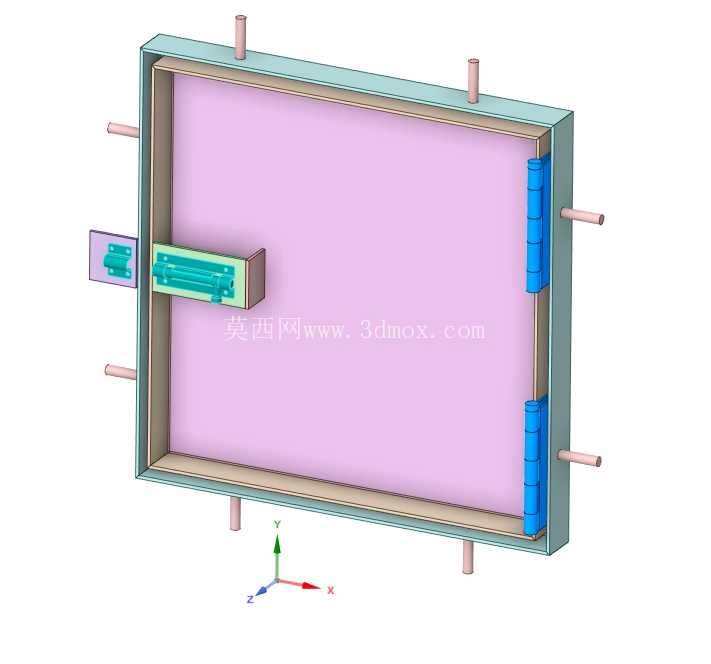

　　做建筑配套五金结构设计快十二年，经手的窗体预埋构件少说也有上百套，这次的小金属墙窗结构，是针对老旧小区配电间外墙、小型设备舱壁面通风观察需求做的适配设计，和常规民用住宅窗的逻辑完全不一样。先从安装边界说，这个构件是直接预埋在120mm厚的砖墙内部，外框的侧边做了六根向外伸出的圆柱锚筋，锚筋直径6mm，伸出长度40mm，砌墙的时候直接把锚筋压在砖缝的水泥砂浆层里，不用后期打膨胀螺栓，避免砖墙钻孔造成的砌体开裂，也省了现场二次定位的工序，锚筋的位置是错开砖缝排布的，上下各两根、左右各一根，刚好对应标准砖的砌筑模数，不会出现锚筋落在砖孔里锚固力不足的问题。

　　窗体本身的外框采用折边结构，框体厚度20mm，折边向内翻15mm，一方面是增加框体的整体刚性，避免运输或者砌筑过程中框体受挤压变形，另一方面是给内侧的窗体面板提供安装限位，面板和框体之间预留了2mm的密封胶槽，安装的时候打中性硅酮密封胶就能实现墙体和窗体之间的防水密封，不用额外加装防水压条，减少配件数量。窗体侧边设置了两个蓝色的滑动锁止构件，是采用POM材质加工的卡扣，滑动行程12mm，锁止的时候卡扣卡入框体对应的卡槽里，能把内侧的窗体面板牢牢固定在框体上，需要开启的时候只要把卡扣滑开，就能把面板拆下来，不管是后期检修墙体内侧的线路，还是清理窗体通风口的积灰，都不用额外工具，徒手就能操作，比传统的螺丝固定方式效率高很多，而且POM材质本身耐磨耐候，户外使用二三十年也不会出现脆断卡涩的问题。

　　左侧的合页结构是一体化的金属冲压件，和框体是同一个基材折弯出来的，没有额外的合页配件，减少了装配环节的公差累积，合页的转轴间隙控制在0.3mm，开关的时候没有旷量，也不会因为长期开关出现转轴磨损下垂的问题。窗体的面板部分做了浅紫色的喷塑处理，不是为了外观好看，是因为配电间或者设备舱的墙面通常是水泥灰色，浅紫色的面板能和墙面形成明显的视觉差，巡检人员一眼就能看到窗体的位置，避免巡检的时候磕碰，同时喷塑层的厚度控制在80μm，耐盐雾性能能达到中性盐雾48小时不生锈，适合南方潮湿地区或者沿海区域的户外墙面使用。

　　很多人做这类小窗体设计的时候容易忽略安装后的抹灰层厚度，这个框体的外侧边缘做了5mm的止口，抹灰的时候砂浆刚好抹到止口位置，能保证窗体和墙面齐平，不会出现框体外凸或者凹进墙面太多的问题，止口的边缘做了R1的圆角，避免抹灰的时候应力集中造成砂浆开裂。之前在现场调试的时候发现，很多施工队砌筑的时候不会精准找正窗体的水平度，所以在框体的上下边缘都做了1mm的找正基准线，施工的时候只要对齐基准线吊线，就能保证窗体安装的水平垂直度误差不超过1mm，不用反复调整。另外这个窗体的整体重量控制在1.2kg，一个工人就能单手拿着安装，不用两个人配合抬装，对于高空外墙作业来说，能降低不少施工风险。和市面上常见的塑料窗体比，金属材质的框体耐火等级能达到B1级，就算配电间内部出现线路打火，也不会被引燃，符合配电设施外围构件的防火要求，之前有项目用塑料窗，夏天被太阳晒变形，冬天冻脆裂，换了金属结构之后这些问题都解决了。还有个细节设计，框体的内侧边缘做了一圈导流槽，如果有雨水顺着墙面渗到框体位置，会顺着导流槽流到框体底部的排水孔排出去，不会渗到墙体内侧，排水孔的直径是3mm，刚好能排水又不会让蚊虫钻进去，不用额外加装防虫网。
