铣床用直柄式加工刀具组件结构设计

　　在常规金属切削加工场景里，这类直柄式加工刀具组件是立式铣床、数控铣削设备上的核心执行部件，主要承担平面铣削、沟槽加工、台阶面成型以及小型型腔的粗精加工工序，适配中小尺寸零件的批量加工需求，在通用机械零件加工、模具钢料开粗、五金件精密铣削场景中都有广泛应用。从实际使用角度看，这类刀具组件的设计核心首先要兼顾装夹稳定性与换刀便捷性，直柄结构的设计初衷就是适配市面上通用的ER弹簧夹头刀柄，不需要额外配置专用刀套，车间日常换刀时只需要匹配对应直径的夹头就能完成装夹，能有效减少工装准备的辅助时间。

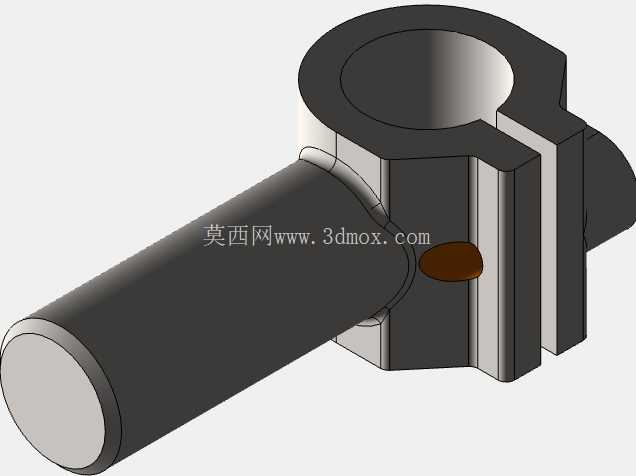

　　从结构设计思路来看，这个组件采用了一体化的刀体与连接柄设计，上端的圆柱装夹段做了高精度的外圆磨削处理，圆柱度公差控制在0.005mm以内，保证装夹后刀具的径向跳动量控制在合理范围，避免加工过程中出现让刀、振纹的问题。上端的侧向缺口结构是为了配合刀柄上的锁紧螺钉做周向定位，防止大切削量进给时刀具出现打滑转动的情况，相比普通光柄直柄刀，这种带定位缺口的结构能传递更大的切削扭矩，适合钢件、铸铁等硬度较高材料的重切削加工。刀体主体采用等直径圆柱设计，在保证刀体刚性的前提下，尽可能减少了多余材料的去除，既控制了刀具整体重量，又能保证切削过程中刀体的抗振性能，避免长悬伸加工时出现颤振。下端的伸出柄是刀头安装位，可根据加工需求换装不同类型的铣削刀头，比如立铣刀头、键槽铣刀头或者面铣刀盘，拓展了组件的适用加工范围。

　　从安装边界尺寸来看，这个刀具组件的总长度适配常规铣床的主轴行程范围，装夹段直径与常用ER32、ER40夹头的夹持范围匹配，不需要对现有机床的主轴、刀柄结构做任何改造就能直接安装使用。刀体最大外径的设计充分考虑了加工避让需求，在加工深槽、内侧型腔时，刀体不会与工件已加工面、夹具产生干涉，能满足常规深度的内形加工要求。在实际加工应用中，这类刀具组件的切削参数适配范围较广，粗加工时可以采用较大的进给量与背吃刀量，快速去除工件余量；精加工时配合高转速低进给的参数，能获得较好的表面加工质量。设计过程中还充分考虑了刀具的排屑空间，刀体与刀头衔接处做了过渡圆角处理，既避免了应力集中导致的刀体断裂问题，又能给切屑留出足够的排出通道，防止切屑缠绕在刀体上刮伤已加工表面。

　　在日常设备维护层面，这种一体化结构的刀具组件拆装难度低，车间操作人员不需要经过复杂培训就能完成换刀与调试，装夹时只需要保证装夹段的清洁度，避免铁屑、油污夹在夹头与刀体之间，就能保证长期使用的装夹精度。刀体的圆柱结构也方便做动平衡校正，在高转速铣削加工场景下，经过动平衡校正的组件能有效降低主轴轴承的负载，延长机床主轴的使用寿命。相比分体式的刀具接杆结构，这种一体化设计的组件连接刚性更好，切削过程中的变形量更小，能稳定保证加工尺寸的一致性，尤其适合批量零件的连续加工场景，减少因刀具刚性不足导致的尺寸超差问题。
