哈斯自动化立式铣削加工设备结构

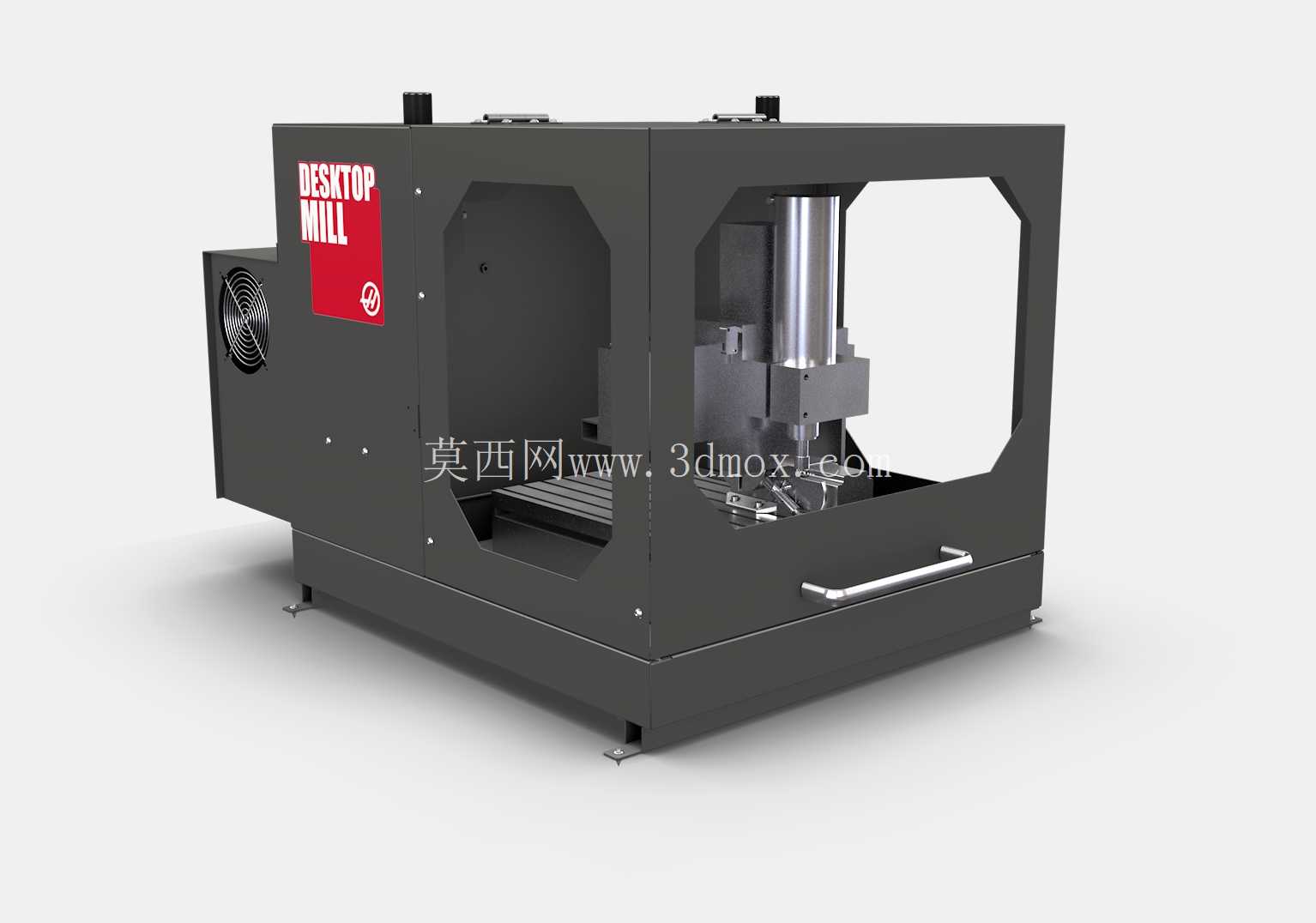

　　从结构布局来看，该设备采用经典的C型立式床身结构，主轴单元垂直布置在Z轴滑台上，X轴负责工件横向进给，Y轴负责纵向进给，三个进给轴均采用线性导轨搭配滚珠丝杠的传动组合，能够保证进给过程的平稳性，重复定位精度可以控制在0.01mm级别，满足常规精密零件的加工公差要求。主轴单元采用高速电主轴结构，最高转速适配有色金属、工程塑料、软质钢材的雕刻与轻铣加工，主轴侧面集成了气动换刀接口，可适配标准ER夹头，能够快速更换不同直径的铣刀、钻头、雕刻刀，减少换刀辅助时间。这套立式铣削加工结构的设计，首先围绕小型精密加工车间的日常加工场景展开，适配小尺寸五金零件、非标定制工装、精密模具镶件的铣削、钻孔、雕刻工序需求，在职业院校数控实训基地、小型五金加工厂、个人精密加工工作室场景中，这类紧凑型立式铣削结构的设备占用空间小，加工精度稳定，能够覆盖绝大多数常规小尺寸工件的机加工需求，不需要占用大型龙门加工中心的产能，适配多品种小批量的柔性加工生产模式。

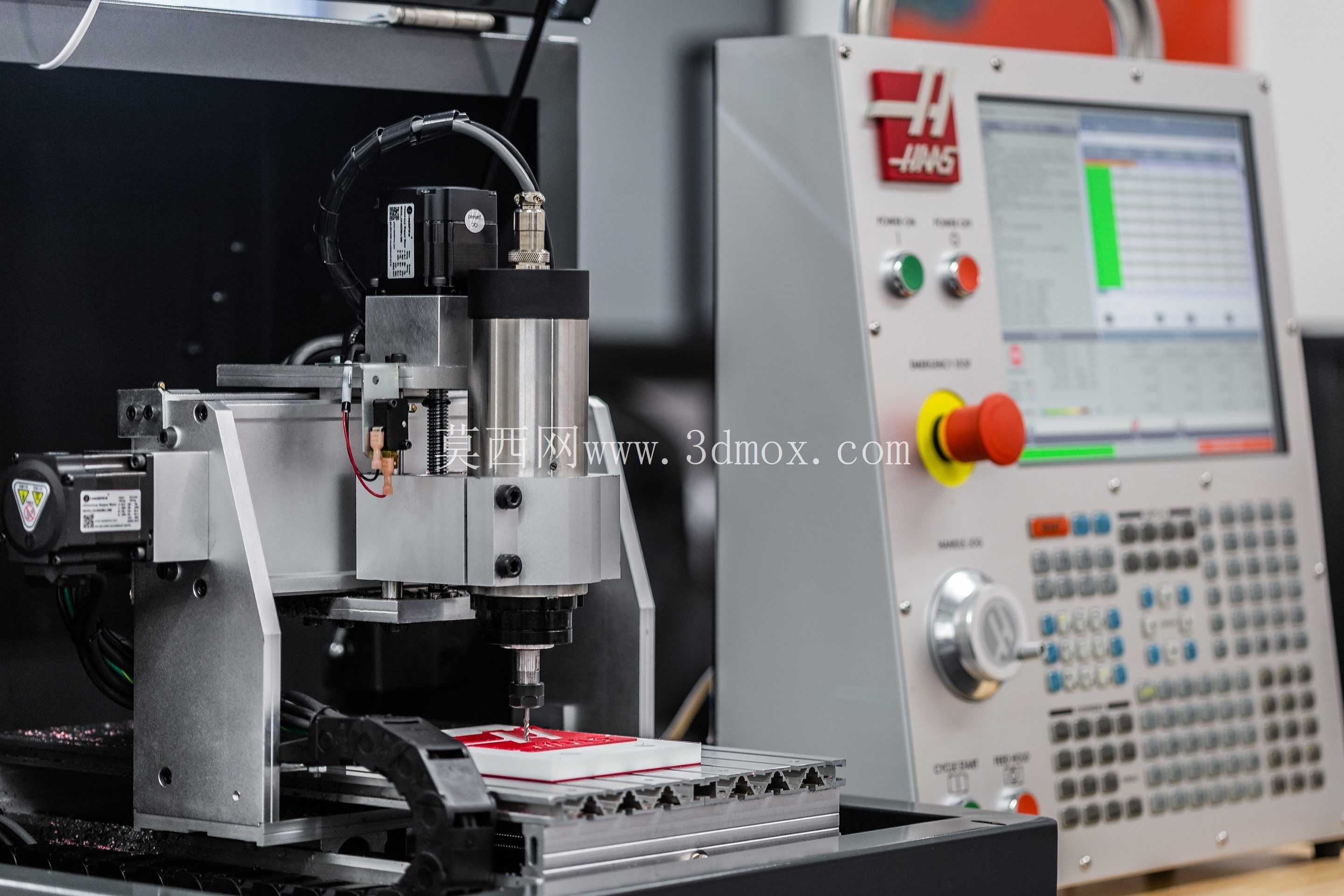

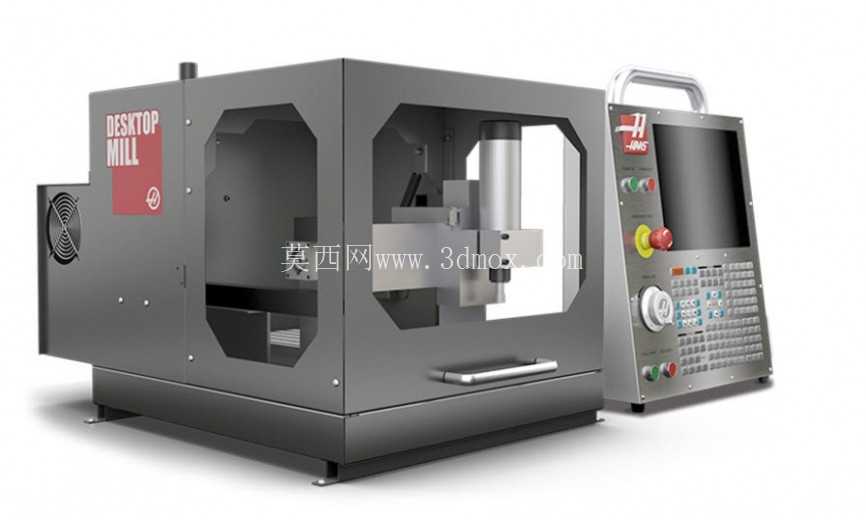

　　操作面板布置在设备右侧人体工程学高度位置，集成了急停按钮、进给倍率旋钮、主轴转速调节旋钮、手轮单元以及触控显示屏，操作人员站在设备正前方即可完成所有参数调整、程序调试、手动进给操作，不需要频繁移动位置，降低操作疲劳度。设备的工作台采用T型槽结构设计，可适配通用平口钳、专用工装夹具、真空吸附平台的安装，安装边界预留了足够的夹具锁紧空间，工件装夹后不会与主轴护罩、床身结构发生运动干涉，X轴行程覆盖常规小零件的加工长度范围，Y轴行程满足多工位夹具的排布需求，Z轴行程预留了足够的刀具长度补偿空间，即使加装加长杆刀具也不会出现超程问题。

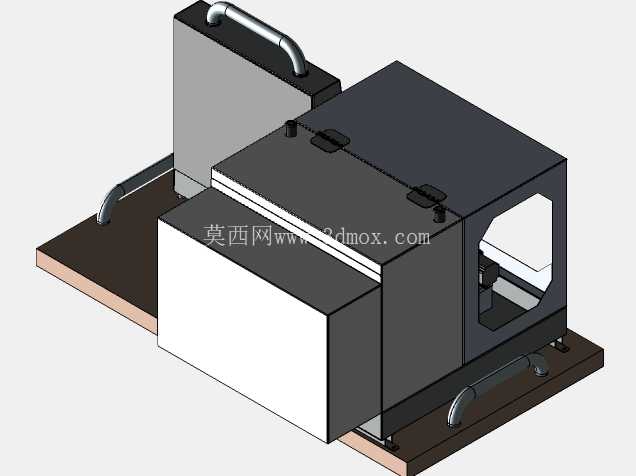

　　设计过程中重点考虑了排屑与防护结构，主轴周围设置了半封闭防护挡板，能够阻挡加工过程中飞溅的切屑与切削液，工作台下方预留了切屑收集空间，可搭配小型排屑器使用，日常清理维护十分便捷。电气控制单元集成在床身右侧的控制柜内，走线全部采用拖链防护，避免进给运动过程中电缆磨损，所有气动管路、冷却管路均沿床身内壁布置，不占用外部操作空间，整体走线整齐，后期故障排查十分方便。在运动干涉校验阶段，建模过程中对三个进给轴的全行程运动做了仿真模拟，确认主轴端面在全行程范围内不会与工作台、夹具安装位、防护结构发生碰撞，各轴的硬限位、软限位位置设置合理，能够在超程前及时触发停机保护，避免设备结构损坏。

　　主轴的冷却系统采用水冷循环结构，能够保证长时间高速运转过程中主轴温度稳定，不会因为热伸长导致加工尺寸出现偏差，主轴端面的刀具冷却喷嘴可调整角度，能够精准对准切削区域，保证加工过程中刀具冷却充分，延长刀具使用寿命。这套结构的整体安装尺寸紧凑，不需要专门的大型设备基础，普通硬化车间地面即可放置安装，设备调平后即可投入使用，对于加工场地面积有限的小型加工场景十分友好，同时结构模块化程度高，后期如果需要加装第四轴转台、自动对刀仪、刀具冷却系统升级，都可以直接在原有结构基础上扩展，不需要对床身主体进行大规模改动。
