儿童款脚踏代步自行车三维结构设计

　　这款儿童脚踏自行车的三维结构设计，首先围绕低龄骑行者的使用场景做了针对性的结构适配，日常应用覆盖社区短途代步、儿童骑行技能练习、休闲娱乐骑行多个场景，区别于成人通勤自行车的结构逻辑，整体设计优先考虑骑行过程中的结构稳定性与操作容错率。从实际用途出发，该结构完全依靠人力脚踏驱动，通过曲柄链轮带动链条传递动力至后轮，实现无动力辅助下的前行，转向结构采用常规的车把控制前叉转动的方案，转向角度做了限位设计，避免低龄使用者操作时转向角度过大引发侧翻。

　　设计过程中首先确定了轮组的尺寸边界，前后轮采用等径小尺寸轮组，轮径控制在适配6-10岁儿童腿长的范围，避免脚踏行程过长导致的骑行发力困难；车架采用经典的菱形硬架结构，上管做了下沉式弧度处理，既降低了跨高，方便儿童上下车，也保证了车架整体的结构刚度，管材连接处的焊缝位置在建模时做了圆弧过渡处理，避免应力集中，在日常颠簸骑行工况下能有效降低车架连接处的疲劳失效风险。

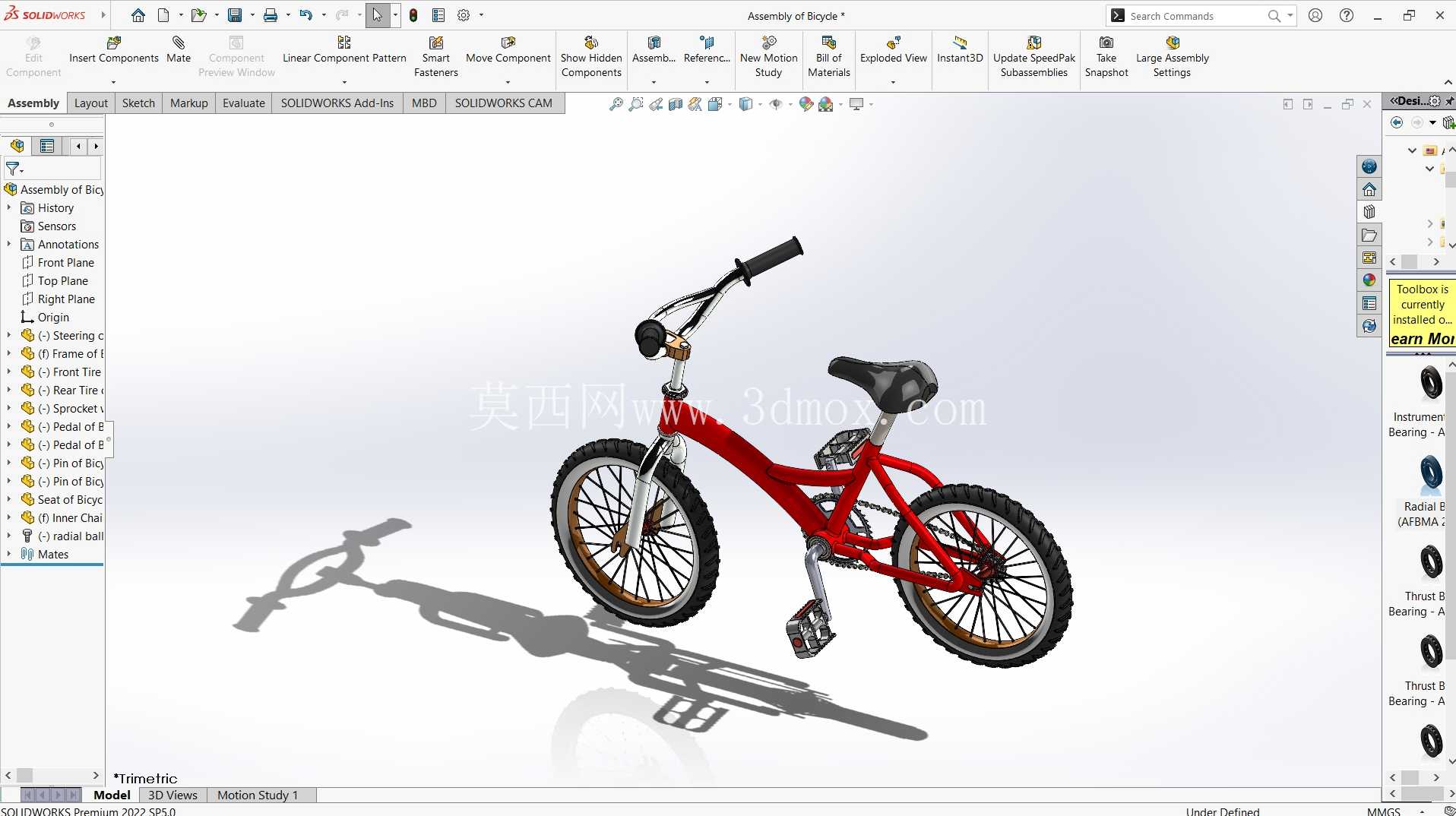

　　功能特性层面，整车的装配体完整还原了所有必要的配合关系，车把与前叉之间采用转动副配合，可实现顺畅的转向动作；脚踏与曲柄、曲柄与中轴、中轴与链轮、链轮与飞轮、飞轮与后轮之间均设置了符合实际机械逻辑的转动配合，同时内置了运动研究动画的配合约束，可直接模拟真实骑行过程中的踏板转动、链条传动、车轮滚动的完整动作，不需要额外调整配合关系即可做运动仿真验证。

　　安装边界方面，整车所有零部件均采用模块化设计，车把、座椅、轮组都可单独拆卸更换，座椅支持高度调节，调节行程覆盖15厘米范围，可适配不同身高的使用者；车把的握把位置做了防滑纹理结构，刹车手柄的握距做了收窄处理，适配儿童较小的手型，捏合刹车所需的握力控制在低龄儿童可轻松操作的区间。轮胎采用带深齿纹的橡胶胎结构建模，胎纹的深度和排布参考了越野童车的设计，在普通柏油路面、小区砖石路面、轻度非铺装草地路面都能提供足够的抓地力，避免骑行过程中打滑。

　　从结构设计的细节来看，脚踏板表面设置了防滑凸起结构，避免骑行时脚从踏板滑脱；链条外侧预留了安装护链罩的安装位，可防止骑行过程中裤脚卷入链条；前后轮的轴位均设置了标准的螺纹接口，可兼容配套的辅助轮安装，方便刚接触骑行的儿童使用时加装辅助轮保持平衡。整车的重心位置经过反复调整，整体重心落在前后轮之间偏前的位置，在紧急制动时不会出现后轮过度抬起的翘头风险，制动结构采用前后轮钳形刹的方案，刹车皮与轮圈的接触位置做了对齐调整，制动时受力均匀，不会出现轮圈偏磨的问题。

　　在建模过程中，所有零部件的配合间隙都参考了实际自行车的装配公差，转动部件之间预留了合理的活动间隙，不会出现运动干涉，比如前轮转向时前叉与车架头管之间不会发生碰撞，脚踏转动时曲柄与车架下管之间保留了足够的安全距离，车轮转动时轮胎与车架、挡泥板之间也不会出现摩擦干涉。所有标准件比如固定螺丝、轴承、轴挡都按照通用五金件的实际尺寸建模，在实际生产或者改装时可直接选用市售的标准自行车配件进行替换，不需要单独开模定制，有效降低了生产和维护成本。
