汽车车门用平板式合页铰链结构

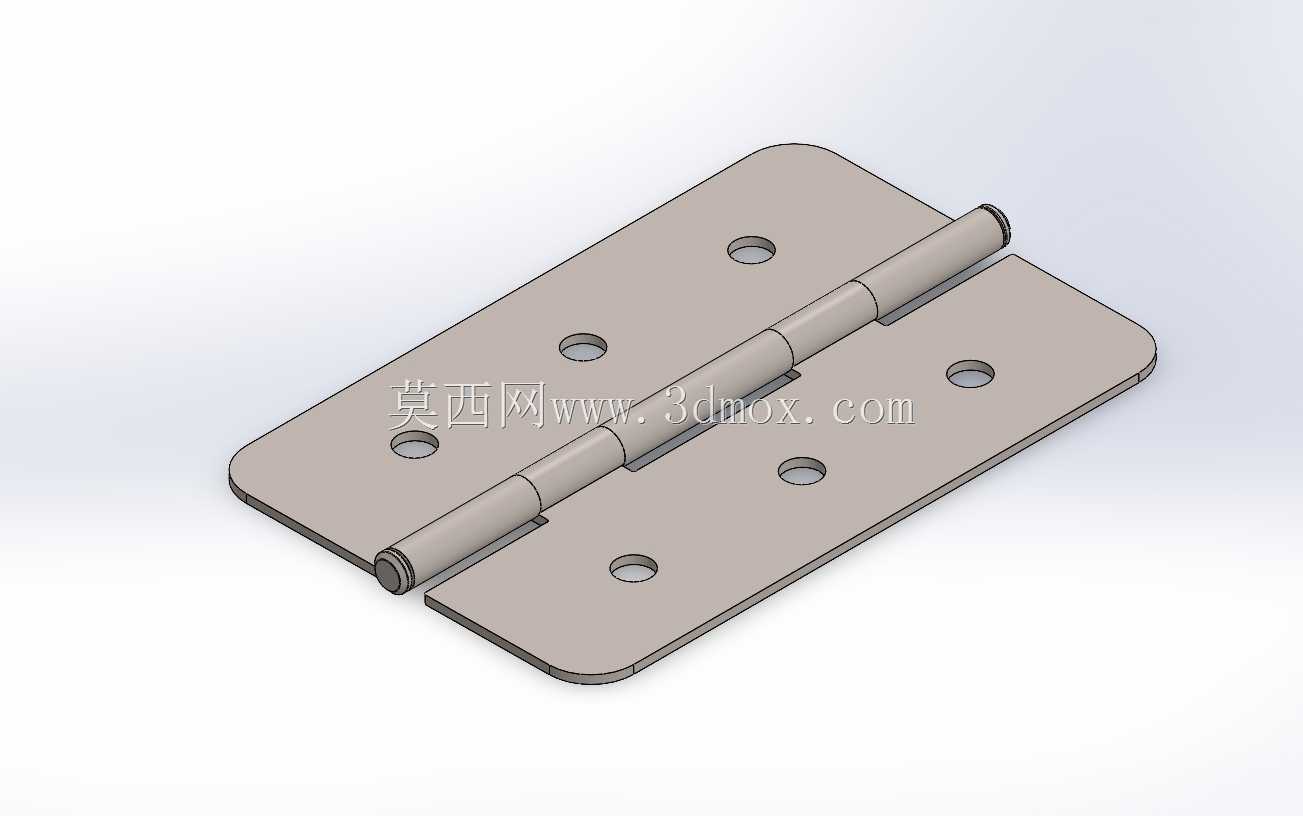

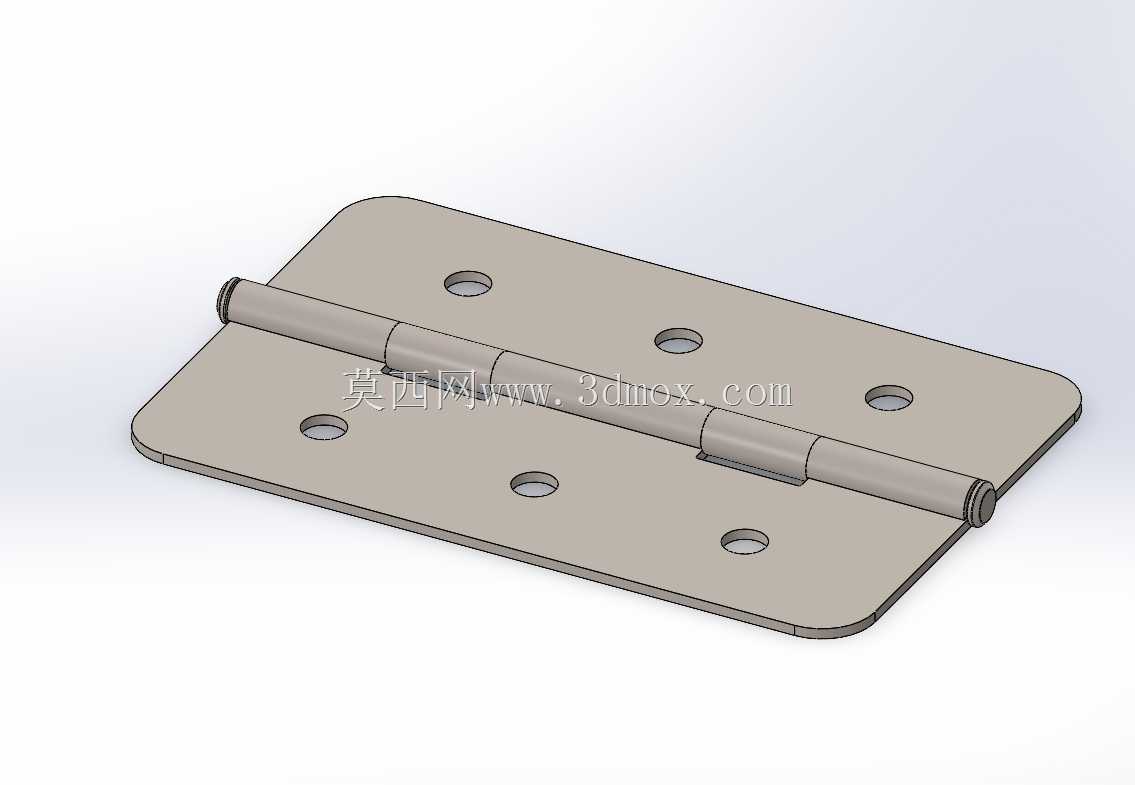

　　这类平板合页式铰链在车身附件、设备舱门以及各类需要绕固定轴翻转开启的板件连接场景中十分常见，结构走的是最稳妥的双页片同轴销轴路线，没有复杂的连杆或者限位机构，核心作用就是把两个相邻板件以可转动的方式连在一起，同时承担开合过程中的剪切与拉压载荷。从结构布局来看，两片页板采用对称式长方圆角外形，边角全部做了倒圆处理，既避免钣金锐边划伤装配人员，也能减少应力集中在尖角处萌生裂纹的风险。每片页板上均匀布置了四个沉头安装孔，孔位沿页板长度方向对称排布，装配时可以直接穿入螺栓或者铆钉，把页板分别贴合固定在车门侧与门框侧的安装面上；八孔的布置方式相比常规四孔合页，单位面积的连接压紧力分布更均匀，承受反复开合冲击时不容易出现单孔松动、

　　页板翘曲的问题。中间的铰接部分采用分段式卷圆套筒结构，两片页板各自冲出半圆弧卷边，交错套合后穿入整根通长销轴，销轴两端做墩头收口处理，防止轴件在长期转动中从套筒内滑出。这种分段卷边的设计相比整段长套筒，加工时对钣金卷圆的同轴度公差要求更宽松，装配时也能小幅补偿两个安装面之间的平行度误差，开合转动的阻力更小，不会出现整段套筒抱死卡滞的情况。建模过程中需要重点把控几处配合边界：首先是卷圆套筒的内径与销轴外径之间要预留合理的转动间隙，间隙过小会导致开门阻力大、异响明显，间隙过大则会让车门出现旷量、闭合位置偏移；其次是页板的厚度要和安装面的沉孔深度匹配，保证紧固件装入后端面不高出页板表面，避免门体闭合时发生干涉；

　　页板的整体长宽尺寸要覆盖车门侧边的安装区域，孔位间距要和车身预设的安装螺柱位置对齐，圆角半径不能超出车门内板的边缘边界，防止装配时页板和门内加强筋发生碰撞。实际使用里这类铰链不需要额外的润滑油路，依靠套筒和销轴之间的配合面就能完成长期转动，既可以用在乘用车车门的辅助铰接点位，也能适配工业设备柜门、方舱舱门、钣金护罩的翻转连接，结构简单可靠，批量冲压加工的成本也很低，设计时只要核对好开合角度范围内页板和相邻件的运动间隙，就能保证整套铰接机构稳定运行。
